可靠性平均无故障间隔时间MTBF测试方法

嘉峪检测网        2024-10-13 11:02

平均无故障间隔时间MTBF指标验证属于可靠性测试项目中非常重要的检测项目类型之一,很多国家重点研发计划项目申报过程中,在项目完成中期以及项目验收的终期均要求对产品进行平均无故障间隔时间MTBF指标的验证,需要提供第三方检测机构出具的检测报告,评审会上以备专家审查。

平均故障间隔时间,是指产品或系统在两相邻故障间隔期内正确工作的平均时间,也称平均无故障工作时间。它是标志产品或系统能平均工作多长时间的量,用MTBF表示。

平均故障间隔时间(MTBF):英文全称是“Mean Time Between Failure",是衡量一个产品(尤其是电器产品)的可靠性指标,单位为“小时”。对于可维修产品的可靠性表征方法,在规定的条件下的特定测量期间,产品在其指定限值内运行的平均时间。计算方法为“产品的运行总时间/故障次数”。当产品的任务与其它量纲相关时,如工作周期、行驶里程,MTBF可以表示为平均故障间隔周期(MCBF),平均故障间隔里程(MKBF)。



一、可靠性是产品在规定条件下和规定时间内,完成规定功能的能力。产品的可靠性能力通过可靠性指标进行衡量。需用从以下4个方面进行理解。

1.产品定义——可以是系统、设备、零部件或元器件。系统分为多个层次,如汽车由各个子系统组成,每个子系统如发动机、变速箱本身又是系统,由设备和零部件组成。需求方可以仅在系统最高层次提出可靠性要求,也可以对一些对系统可靠性水平起决定性影响的子系统提出要求。由于实现系统的技术方案、设备组成存在差异,无法对所有组成系统的设备、零部件都提出要求;

2.规定的条件——指产品的使用条件和环境条件,产品所处的运行条件对可靠性指标有直接的影响,同一个类型的产品,在室外连续工作,缺少后勤支持的条件,和室内间歇性工作,有良好的后勤保障能力的条件下,对这个产品的可靠性要求差别很大;

3.规定的时间——也称为任务时间,规定时间的长短随着产品对象不同和使用目的不同而异。对一个产品来说,如果规定的任务时间很短,它可能是可靠的;若规定的任务时间很长,它就可能不可靠。规定时间根据产品的任务类别不同,也可以不用时间计算,而是采用其它量纲。如与工作次数有关的产品,像继电器、开关通过触点开关的次数进行表示,与行驶里程相关的车辆用里程进行表示。

4.规定的任务——产品所实现的功能。产品不能完成规定的任务就是发生了故障。故障根据对任务的影响程度不同,可以分为不同的类别,完全故障和局部故障,以一辆汽车为例,发动机发生故障汽车就无法完成行驶任务,是完全故障,而车辆内存在异响,影响乘车人的乘坐体验,是局部故障。可靠性是产品不出故障的概率,需要明确故障的类别和含义,如不能确定故障就无法计算概率。



二、示例:如何实现平均无故障间隔时间MTBF≥2000小时呢?

1、确定受试样品的数量:例如,可以提供10台样机进行测试;

2、确定可靠性试验的应力条件:例如采用低温应力(-30℃)、高温应力(+50℃)、电应力(AC220V);

3、选择合适的可靠性检测标准:例如,民用电子设备选择GB/T5080.7-1986;

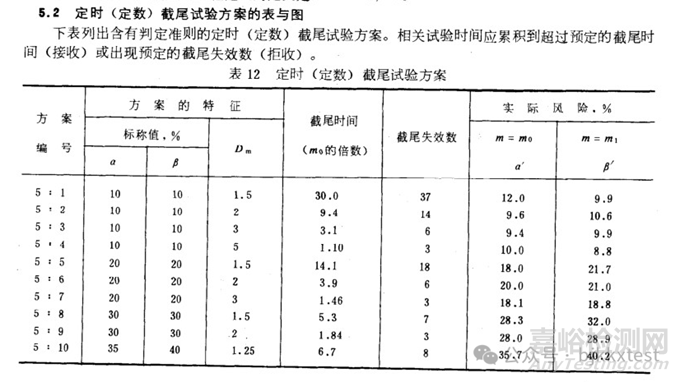

4、选择合适的试验方案类型:例如选择GB/T5080.7-1986标准中的定时截尾试验方案表12中的5:4试验方案,实际试验时间为220h;


5、编写可靠性试验大纲:包含单位名称,单位地址,产品名称,产品型号,检测标准,故障判据,出现故障的处理方式、产品工作状态、产品的交联图、测试大纲、测试方案、测试应力条件选择、测试应力的实施参数、检测结论是否符合MTBF指标要求等;

6、选择合适的第三方检测机构进行测试,选择具备CNAS资质,CMA资质的第三方实验室进行可靠性试验;

7、安排研发人员到实验室现场进行受试样品工作状态的搭接,测试细节的沟通、测试状态的监测等;

8、测试通过后,第三方机构出具CNAS和CMA资质的检测报告。
