试验标准

盐雾试验主要参考IEC 60068-2-11，MIL-STD-810G Method 509，GB/T 2423.17，ISO 4628-3，ISO 3768，ASTM B117，ASTM G85，ASTM D610标准。美国军方的标准对试验介绍的比较详细，可以作为参考书来使用，具体的标准请参考IEC的推荐，因为美军标的推荐值是为军用产品准备的，相对来讲应用到消费电子产品就比较严苛，不推荐。而GB/T主要参考IEC进行编撰，如果英语无法完全理解的可以参考国家推荐标准，否则建议以IEC原版标准为准。

盐雾测试标准总结：

●ISO 7253（涂料）

●BS 3900-F12(涂料）

●BS 7479

●IEC 60068-2-11

●GB/T 10125（涂料）

●GB/T 2423.17

●DIN 50021

酸性盐雾测试标准：

●ASTM B368

●ISO 9227

●DIN 50021

●BS 7479

铜离子加速盐雾测试标准：

●ASTM B368

●ISO 9227

●DIN 50021

●BS 7479

循环盐雾测试标准：

●ASTM D6899

●ASTM G85-02e1 Annex A5

●ISO 11997-1

●ISO 11997-2

●SAE J2334

●WSK-M2G299

●GM4298P

●GM4476P

●GM9540P

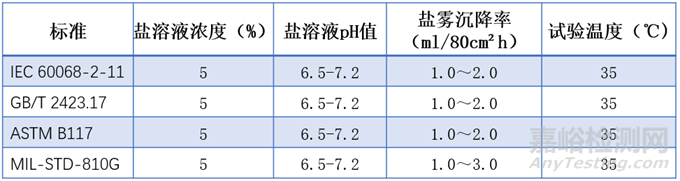

不同标准试验条件对比

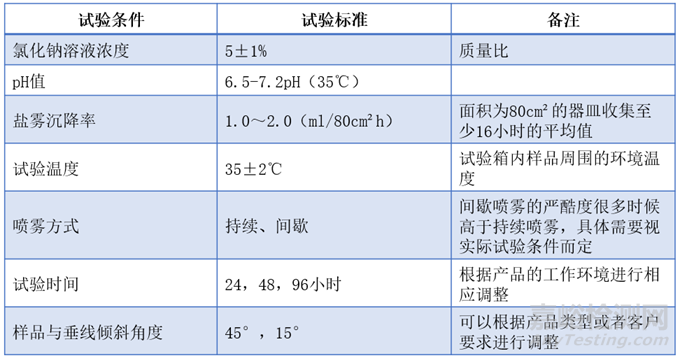

恒定盐雾

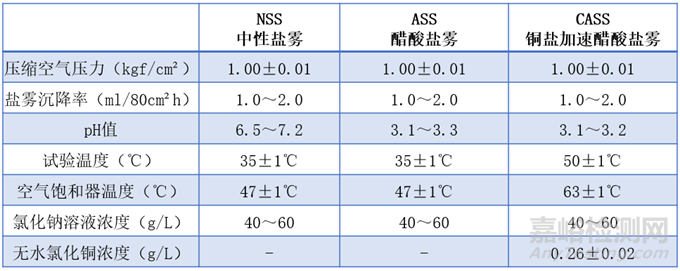

三种试验条件对比

NSS 试验(中性盐雾试验):盐雾的沉降率在1~2mI/80cm²h，三者相比，腐蚀速率最慢，适用于以下表面处理:电镀锌，热镀锌，达克罗。

ASS 试验(醋酸盐雾试验)腐蚀速率为 NSS 的3倍左右，适用于镀锌等最后加钝化膜的产品。

CASS 试验(铜盐加速醋酸盐雾试验)腐蚀速率为 NSS 的8倍左右，适用于以下的表面处理:电镀铜、镍和铬。

通过实际操作中也常见有交变盐雾试验:中性盐雾试验加恒定湿热试验，它主要用于空腔型的整机产品，通过潮态环境的渗透，使盐雾腐蚀不但在产品表面产生，也在产品内部产生，它是将产品在盐雾和湿热两种环境条件下交替转换，最后考核整机产品的电性能和机械性能有无变化。

另外还有一个不常用的二氧化硫盐雾试验，其综合了产品实际使用中会发生的盐雾、腐蚀气体和高温高湿条件。

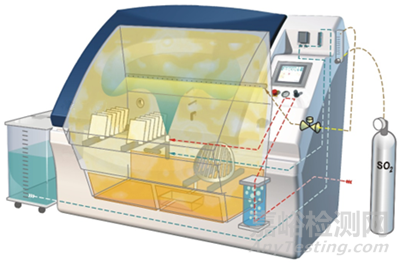

二氧化硫盐雾试验示意
