一、前言

EMC整改过程中，时钟问题是我们经常遇到的EMC难题之一，在前期设计中重点关注并做好相应的处理措施，肯定是最优解的。但是如果前期设计没有注意或者结构原因没办法做最优处理，该怎么办呢？这也是一直困扰很多工程师的问题，处理的手段也没有太多，还得考虑信号完整性。今天给大家分享一个简洁的时钟问题处理方案。

二、整改案例

某客户小型化的标签打印机产品在RE测试过程中测试超标，具体测试数据如下：

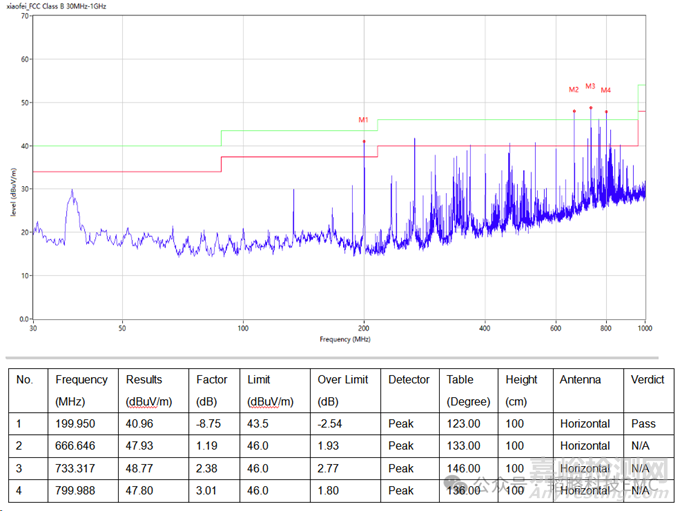

摸底数据-水平方向图（1）

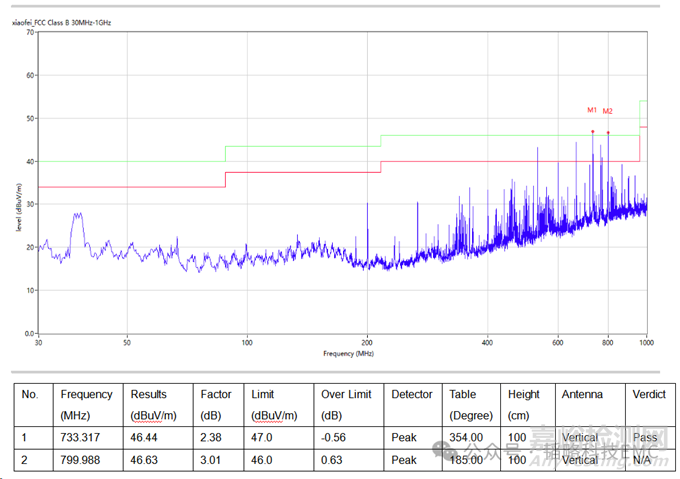

摸底数据-垂直方向图（2）

【分析】：

从测试数据可以看出，该产品的EMI超标问题是一个高频倍频时钟问题，经过频率确认，该时钟倍频问题点是产品上的一个小型化的摄像头的通讯时钟，而且客户最终测试拿认证报告的测试场地为10m场，所以要求要把摸底的测试整改到余量充足。

1.问题排查

（1）摄像头时钟信号有RC低通滤波电路，时钟走线在中间层，尝试过调整滤波电路参数，没有明显效果。

（2）在排查问题的过程中还发现时钟头模块的地引脚和PCB板端的地是通过磁珠隔离的，这很明显在EMI整改中是不允许的，这会使时钟信号的回流阻抗变高，回流受阻。

2.整改措施

（1）在摄像头上行时钟MCLK增加展频IC，具体设计电路如下图：

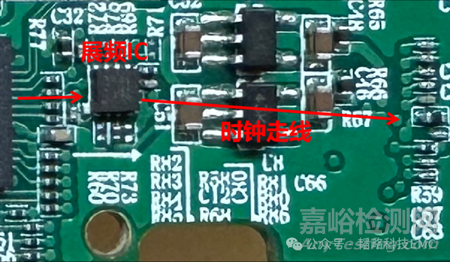

加入展频IC的PCB电路图（3）

（2）地的隔离磁阻去除，地之间直接连接，让时钟信号回流有一个低阻抗的通道。

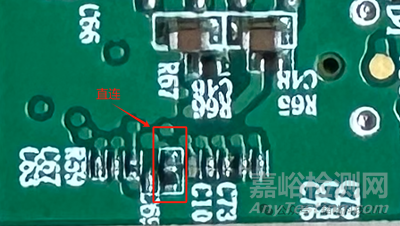

去除磁珠直接连接地PCB电路图（4）

3.整改后测试数据如下：

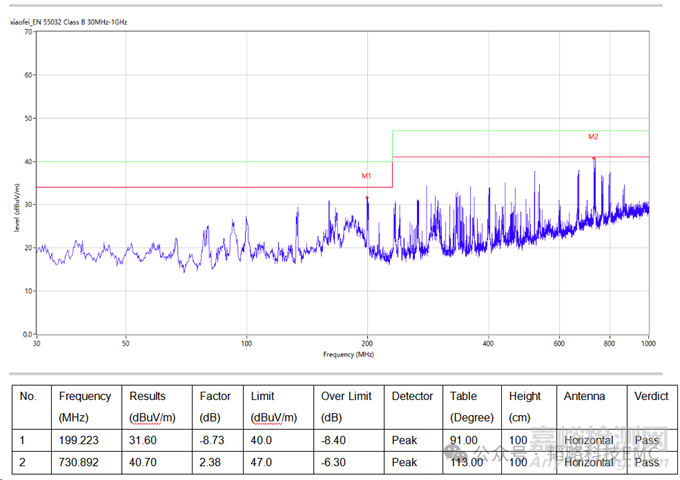

整改后测试数据-水平方向图（5）

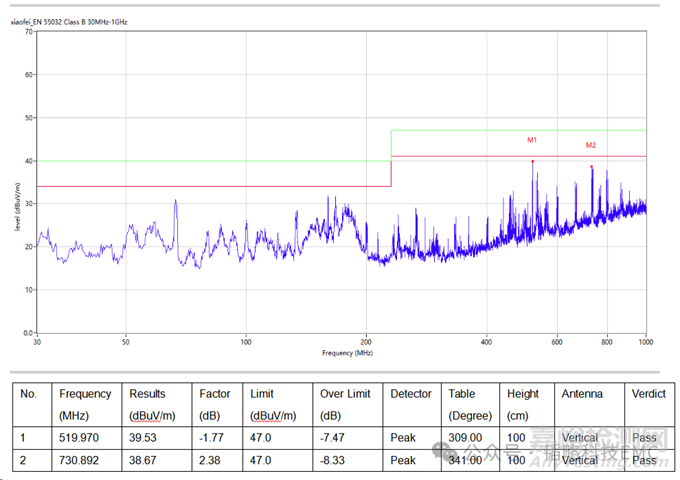

整改后测试数据-垂直方向图（6）

可以看出整体的测试数据有了明显的减低，高频超标的时钟噪声也有了6dB的余量。

三、总结

时钟超标问题的处理一直是EMC行业难点之一，而且随着电子产品的迭代革新，时钟频率在不断提高，在高频时钟问题上，可以做的处理措施会变得越来越少，不妨试一下展频技术，在时钟超标问题的处理上有着方便快捷的优点。
