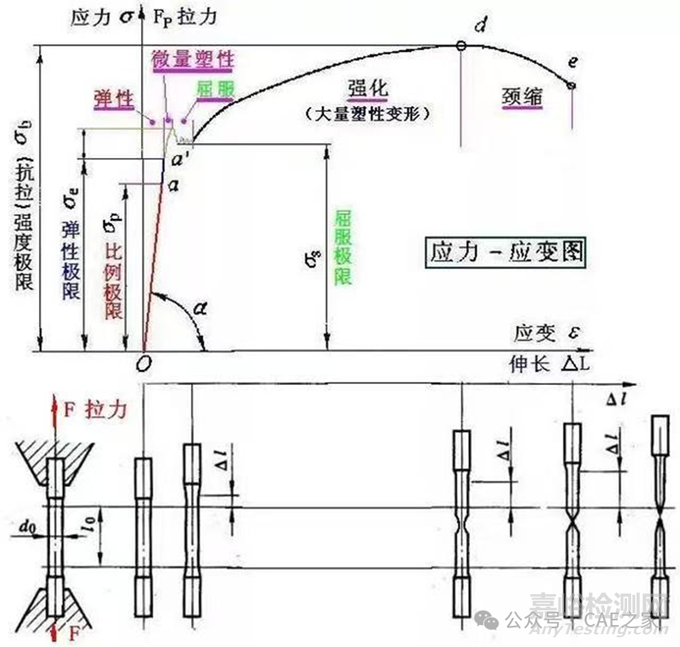

下图某金属韧性材料典型的拉伸试验曲线,主要分为弹性阶段、屈服阶段、强化阶段及颈缩断裂等四个阶段,分别对应失效模型中的成核、生长、聚集及颈缩断裂等。
1、工程与真实应力的关系
1)工程应力
指在拉伸或压缩试验过程中,施加在样件的载荷除以样件的初始横截面积:
式中σe为工程应力,A0为样件初始截面积。
2)真实应力
指在拉伸或压缩试验过程中,施加在样件的载荷除以实际截面积。
式中σt为真实应力,A为样件当前实际截面积。
3)真实应力与工程应力的关系
根据样件拉伸过程中塑性阶段的体积不变假设,即Al=A0 l0,即
2、工程与真实应变的关系
1)工程应变
指样件标距范围内的伸长量除以标距的初始值:
式中εe为工程应变,∆l为样件的长度变化量。
TIP:关于标距《参阅GB/T 228.1-2021 金属材料 拉伸试验 第1部分:室温试验方法》:
如某样件准静态拉伸标距为50mm。

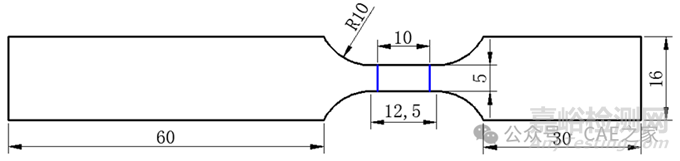

如某样件的动态拉伸标距为12.5mm。
2)真实应变
指真实应变的增量指瞬时伸长量除以瞬时长度,真实应变为增量总和。
式中dεt为真实应变增量,dl为长度的增量。
3)真实应变与工程应变的关系
将真实应变增量进行积分,可得
