摘要：针对磁性材料特殊性能的要求，选取环氧树脂及其固化剂为主体配方，功能性填料及特殊助剂为添加物质，通过配方优化，研制出能满足磁性材料特殊性能要求的绝缘粉末涂料。同时通过工艺调整，实现该绝缘粉末涂料流化床浸涂的涂装方式。

引言

磁性材料是重要的基础功能材料，具有转换、传递、处理、存储信息和能量等功能，应用范围广泛，如电声、选矿、能源、家用电器、医疗卫生、汽车、自动控制、信息技术等领域对磁性材料有着不可替代的需求。磁性材料作为一种清洁能源，在节能环保、新能源、电动汽车、智慧城市、智慧地球等新兴领域中得到越来越广泛的应用，并逐渐应用于机器人、无人机、航空航天、卫星遥感等军事国防领域，符合当前国家提倡节能环保、绿色发展方向。

中国作为世界最主要的磁性材料生产大国，在政策指引方面有着细致的布局，从2021年起，政策的指向性明确地标出了绿色、智能和高质量发展的道路，在产品质量和生产数量上做出了鲜明的导向型，即高质量绿色发展为主要发展思想，这也对磁性材料行业未来的发展起到了风向标的作用。

粉末涂料以其低污染，近乎零VOCs排放等特点，逐渐成为磁性材料企业的选择方向，漆改粉成为涂料相关行业的发展趋势。

本文通过选取不同环氧树脂、固化剂、填料及特殊助剂，进行实验对比，研制出能满足磁性材料耐电压击穿、高导传输、双85老化(85℃，85%RH)、耐丙酮、冷热冲击等性能要求的绝缘粉末涂料。同时通过工艺调整，实现该绝缘粉末涂料流化床浸涂的涂装方式。

1.1 实验主要原材料

双酚A型环氧树脂A、树脂B、树脂C、树脂D：工业级，二步法；改性环氧树脂：工业级；环氧固化剂A、环氧固化剂B、环氧固化剂C、环氧固化剂D：工业级；金红石型二氧化钛：工业级；功能性填料A、功能性填料B、功能性填料C、功能性填料D：工业级；粉末涂料通用颜料：工业级；粉末涂料通用助剂(安息香、流平剂、脱气剂等)：工业级；二甲基咪唑：工业级。

1.2 粉末涂料的制备

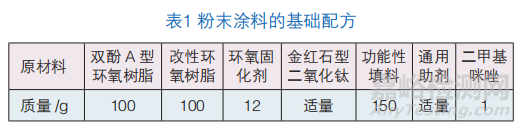

按表1的基础配方制备粉末涂料，通过不同原材料制备的粉末涂料性能表征也不同。将制备好的粉末涂料用流化床浸涂的方式涂覆于经过处理的磁性材料上，并在160℃下烘烤5min固化得到涂层样品。

1.3 性能表征

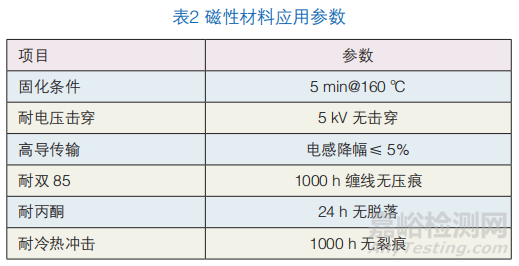

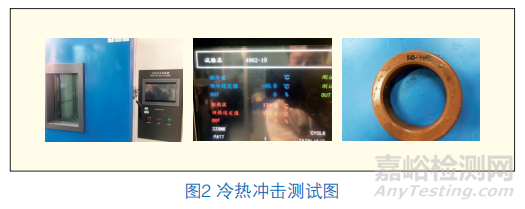

以磁性材料标准测试该粉末涂料各项性能，主要包括耐电压击穿、高导传输、耐双85、耐丙酮、耐冷热冲击等性能(见表2)。通过对不同配方样品进行测试，比较不同配方涂层的基本性能，选取最优配方。

2.1 环氧树脂的选择

环氧树脂常用于制备绝缘粉末涂料，其具有优异的绝缘性、耐腐蚀性能与优异的坚韧性，环氧树脂中的羟基具有高度极性，可以与金属表面形成化学键，可以提高涂层与基材的附着力，使得产品耐刮花、涂层不易脱落。且与改性环氧树脂搭配使用时，增加了树脂的官能度，不仅加快了树脂的反应速度，也增加了它的交联密度，使得其制得的涂层耐热性、耐溶剂性能等也随之增强，完全贴合磁性材料用流化床浸涂绝缘粉末涂料的需求。

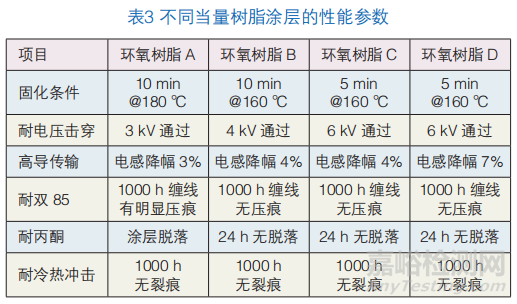

试验选取4种不同环氧当量的双酚A型环氧树脂作为试验树脂(树脂A环氧当量为720~740 mol/100 g，树脂B环氧当量为810~890 mol/100 g，树脂C环氧当量为900~950 mol/100 g，树脂D环氧当量为1200~1450 mol/100 g)，搭配改性环氧树脂，环氧固化剂A，功能性填料，二甲基咪唑促进剂以及通用助剂，按照上述基础配方制备磁性材料用流化床浸涂绝缘粉末涂料，并测试其涂层基本性能，结果如表3。

结果表明，在固化体系与填料、助剂相同的情况下，4种环氧树脂中环氧树脂C的综合性能最佳，因此选择环氧树脂C作为磁性材料用流化床浸涂绝缘粉末涂料的主体树脂。

2.2 固化体系的选择

环氧粉末涂料用固化剂除了应具备一般粉末涂料用固化剂的条件外，还应具备与环氧树脂中的环氧基、羟基等活性反应基团进行交联反应的基团。当然，固化剂种类不同，反应基团也不同，制得的环氧粉末涂料的性能也各不相同。一般市场上的固化剂很多种类，这里我们选择环氧固化剂A、B、C、D这4种固化剂进行实验。

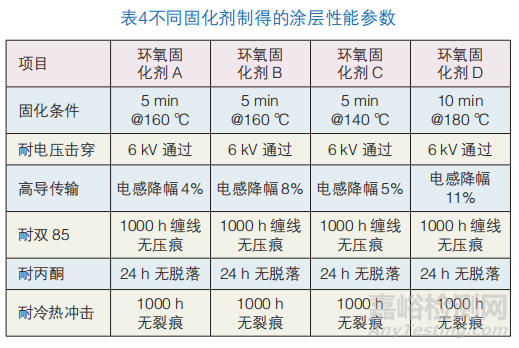

选取环氧树脂C，搭配改性环氧树脂，以环氧固化剂A、B、C、D为固化剂，添加功能性填料A，二甲基咪唑以及通用助剂，按照基础配方制备磁性材料用流化床浸涂绝缘粉末涂料，并测试其涂层基本性能。

结果表明，4种固化剂与环氧树脂C反应后得到的产物除高导传输性能外均很优异，但由于反应的交联密度过高，使得涂层的高导传输性能受到限制，磁性材料信号传输受到阻碍。这也是粉末涂料界的一个难题，在保证涂层绝缘性能的前提下，提高涂层的传导性能，维持绝缘与高导性能的平衡，使得二者兼具。在这里我们可以看到，环氧固化剂A与环氧固化剂C的各项性能均很优异，高导传输性能也符合客户需求，电感降幅在5%以内。特别是环氧固化剂C，固化条件可达到5 min@140 ℃，但由于成本需求，这里我们选择同样各项性能均达标的环氧固化剂A作为磁性材料用流化床浸涂绝缘粉末涂料的固化剂。

2.3 颜填料的选择

在环氧粉末涂料中，颜料跟填料都是不可缺少的组成部分。对于绝缘粉末涂料，应选择电绝缘性能优秀的颜料和填料，且磁性材料的涂层有卤素要求，因此在颜填料的选择方面极其重要。这里我们选择含有Si－O键的功能性填料A、B以及两种市场上常见的填料C、D进行实验。功能性填料A、B结构由二氧化硅组成的，二氧化硅结构中的Si－O键会形成一种化学作用力，在固化物中形成类似硅酸盐的结构，使得涂层的耐溶剂性和绝缘性更加良好，且含有硅氧烷官能团的硅酸盐类填料稳定性高，其磷酸根能与金属进行反应，形成致密结构，保证涂层与基材之间的附着力，从而保证涂层性能的稳定性。这里选取功能性填料A、B以及常见填料C、D进行实验。

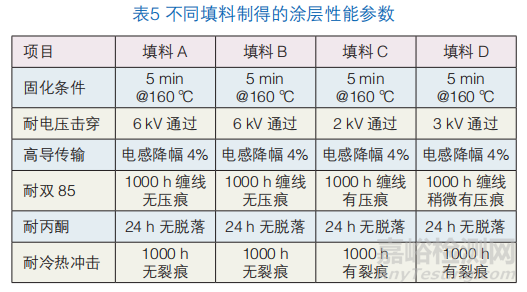

选取环氧树脂C，搭配改性环氧树脂，以环氧固化剂A为固化剂，添加填料A、B、C、D，二甲基咪唑为促进剂以及通用助剂，按照基础配方制备磁性材料用流化床浸涂绝缘粉末涂料，并测试其涂层基本性能。

结果表明，在树脂、固化剂与助剂相同的情况下，功能性填料A与功能性填料B的综合性能最佳，各项性能都能符合客户需求。考虑成本及其他因素，因此选择功能性填料A作为磁性材料用流化床浸涂绝缘粉末涂料的填料。

3、产品的应用

通过以上实验数据对比，选择最优配方，即以环氧树脂C为主体树脂，搭配改性环氧树脂，添加环氧固化剂A，功能性填料A，按照一定的配比，通过双螺杆挤出机熔融挤出，制得磁性材料用流化床浸涂绝缘粉末涂料。

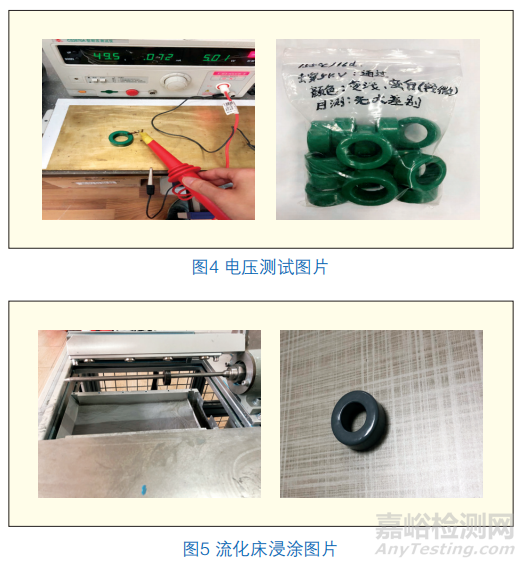

将制得的产品投入流化床涂装机器中，磁性材料通过高温预热处理后进行涂装，结果如图5。

4、结语

以环氧树脂C为主体树脂，搭配改性环氧树脂，添加环氧固化剂A，功能性填料A，按照一定的配比制得的磁性材料用流化床浸涂绝缘粉末涂料各项性能优异，均能满足客户生产需求，拥有广阔的市场前景。

来源：2023粉末涂料与涂装第二期

作者：文 / 戴创波、高庆福、史中平、谭一航、潘帅军( 中国电器科学研究院股份有限公司、 擎天材料科技有限公司 )
