一、前言

在当今高度电子化的世界中，电子设备的电磁兼容性（EMC）至关重要。而 EMC传导测试作为电磁兼容之中十分重要的一环，也困扰着许多工程师。而传导测试中如何整改呢？今天，就让我们一起共同探讨了解EMC传导的思路。

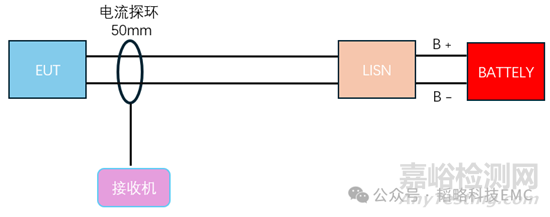

图1 传导电流法测试简单示意图

二、什么是EMC传导测试

EMC传导测试是测量电子设备通过电源线、信号线或其他导体向外部环境发射的电磁干扰（EMI），以及评估设备对来自外部环境的电磁干扰的抗扰度（EMS）的过程。

比如说，您的电脑在运行时，如果其内部的电磁信号通过电源线传导到其他电器上，可能会导致其他电器出现异常，如屏幕闪烁、声音失真等。

三、EMC传导测试的重要性

1. 通过EMC传导测试，可以提前发现并解决设备潜在的电磁干扰问题，确保其在各种电磁环境下都能稳定、可靠地工作。

2. 许多国家和地区都制定了严格的电磁兼容性法规和标准，电子设备只有通过EMC传导测试，才能获得市场准入许可。

3. 具备良好电磁兼容性的产品，能够在市场上赢得更多消费者的信任和青睐，提高产品的竞争力。

四、传导测试的整改思路

传导测量电子、电气设备或系统通过信号线、电源线或地线传输出去的干扰噪声，无论是CEC测试还是CEV测试，测试主体均为产品端口延伸出去的线束，所以理论上只需要把线束上的噪声环境处理得当，（即下图红圈部分）传导测试理论上就不会超标。

五、传导测试的整改方法

根据EMC三要素中：干扰源、传导路径、敏感模块（器件），我们可以进行大概分类：干扰源为我们的EUT、传导路径则是EUT外部线束、敏感模块则为天线，从结果得知我们只能针对干扰源和传导路径进行整改。

1. 干扰源：

整改思路主要是借助工具确定具体问题点从而从源头对噪声进行，这样做的优点在于从源头降低噪声能量，从而即使后端电路发生耦合串扰也能大大减小噪声的能量，缺点则是有时候超标点并不是简单的单个干扰源产生的，而是多个干扰的集中表现，排查相对复杂。

2. 干扰路径：

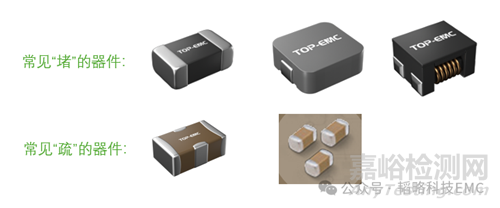

主要整改思路为在端口进行滤波或者对线束进行屏蔽处理。滤波常用手段包括电容、磁珠、共模电感、电感、BDL等滤波器件，主要思路是在端口通过电容给噪声提供旁路以及通过共模电感、磁珠等器件“堵住”噪声，从而保证线束噪声环境；屏蔽则主要是通过屏蔽对噪声进行吸收损耗和反射损耗，从而降低噪声的整体能量。

六、总结

EMC传导虽然看不见、摸不着，但却对我们的电子设备和电气系统有着重要的影响。了解EMC传导，采取有效的措施解决相关问题，不仅能够保障设备的正常运行，还能提高我们的生活和工作质量。
