几种常见半导体芯片加工工艺

嘉峪检测网        2025-03-02 19:45

一、电子束曝光技术

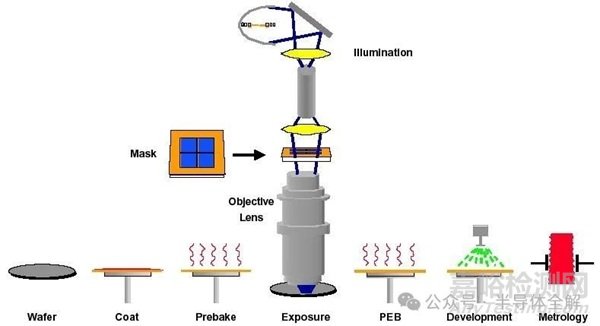

光刻是广泛应用的芯片加工技术之一,下图是常见的半导体加工工艺流程:



光刻广泛应用于芯片加工,但是其分辨率会受到光波长的限制。



电子束曝光( ElectronBeam Lithography, EBL) 是光刻技术的延伸应用。



电子是一种带电粒子, 其能量越高, 波长越短。 当电子的能量为100eV时,其波长仅为0.12nm,因此,电子束曝光可以获得非常高的分辨率。

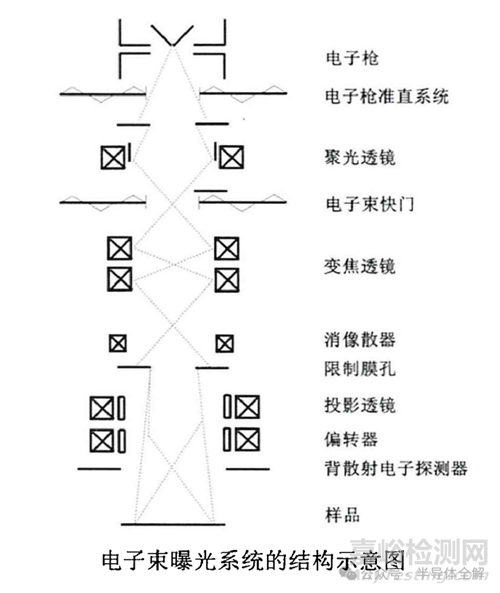

电子束曝光系统的结构示意图如下图所示:



主要包括: 电子枪,电子枪准直系统,聚光透镜,电子束快门,变焦透镜,消像散器,限制模孔,投影透镜和偏转器。



利用电子束曝光制备掩膜的一般步骤为:

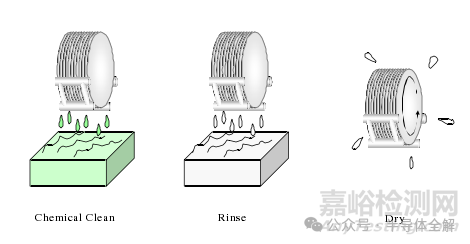

(1)样品表面处理



首先清洗样品去除样品表面的杂质, 然后在烘箱中烘烤以确保样品表面干燥。 防止样品表面的杂质和水分对甩胶和曝光的质量产生影响。





(2)匀胶

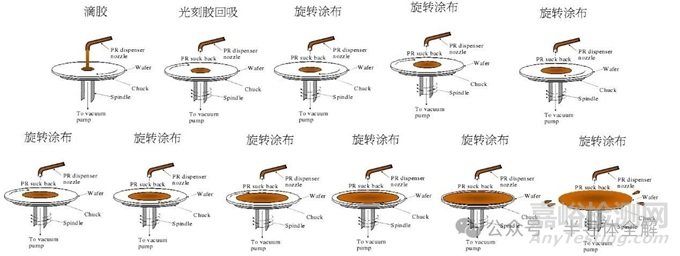

将光刻胶滴在样品中央, 通过涂胶机的高速旋转在样品表面均匀涂覆光刻胶。

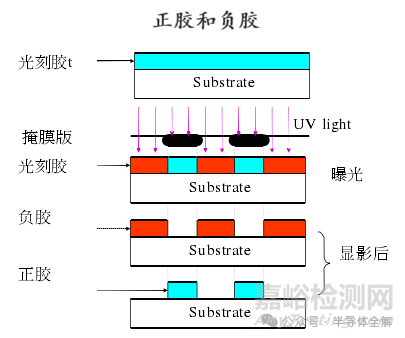

光刻胶分为两种:正胶和负胶。



正胶在曝光时使曝光区域溶解性增强, 显影时感光部分溶解, 不感光部分不溶解。



负胶曝光时曝光区域变成交互链结, 显影时感光部分不溶解, 不感光部分溶解。

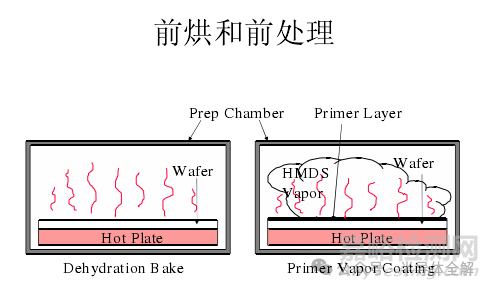

(3)前烘



目的是蒸发掉光刻胶中的有机溶剂。



烘胶时间和温度需要控制时间,太短或温度过低不能把光刻胶中的溶剂蒸发,时间太长或温度过高将会破坏光刻胶中的增感剂活性。



(4)曝光



将旋涂光刻胶的样品放置于电子束曝光机中, 设置合适的条件如束流和剂量进行曝光,被曝光区光刻胶的性能会发生变化。



(5)显影



将曝光后的样品放置在显影液中,所需的图案就显现出来。



样品图案质量与显影时间密切相关, 因此需要严格控制显影的时间。



(6)后烘



后烘可以使软化和膨胀的胶膜与样品粘附更加牢固,增加胶膜的抗刻蚀能力。



二、电感耦合等离子体刻蚀



电感耦合等离子体刻蚀(Inductively Coupled Plasma , ICP)可以刻蚀掉样品表面没有被掩膜覆盖的地方而制备出特定的图案, 其同时具有化学和物理刻蚀过程,它属于干法刻蚀技术的一种,它的优点在于在低气压下,ICP刻蚀源仍然可以产生大量的等离子体。



ICP刻蚀系统具有两套射频电源于控制,其中一套缠绕在腔室外(ICP generator), 用于产生等离子体,一套位于样品台下方(Table bias),用于加速等离子体。

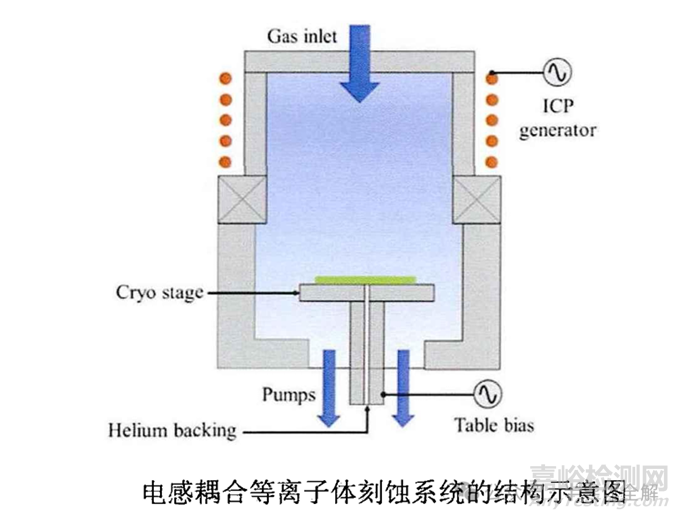

经简化的电感耦合等离子体刻蚀系统结构示意如下图所示:



电感耦合等离子体刻蚀的常规操作过程是:



第一步,将样品放置于电感耦合等离子体刻蚀设备中。



第二步,将腔体抽真空至低气压, 通过控制Cryo stage和Helium backing 来使样品达到所需的温度。 样品较高的温度有助于刻蚀副产物的挥发, 从而提高刻蚀效率。



第三步,将适合材料刻蚀的混合气体从Gas inlet充入腔体。



ICP generator产生的射频会使环形耦合线圈产生感应电场,导致混合刻蚀气体辉光放电,产生高密度的等离子体。



增加ICP的功率将会增加等离子体的密度,这会对刻蚀过程产生影响。



第四步,产生的等离子体在Table bias的RF射频作用下加速移动到样品表面,与样品表面发生化学反应,生成挥发性气体而离开样片表面,同时也存在物理刻蚀过程。等离子体的动能与 Table bias的射频功率相关。



电感耦合等离子体刻蚀可以刻蚀GaN、 AlGaN、 GaAs、InP、 InGaAs 和Si等材料, 具有高的刻蚀速率和高抗刻蚀比。



三、等离子体增强化学气相沉积



等离子体增强化学气相沉积(Plasma Enhanced Chemical Vapor Deposition ,PECVD )技术被广泛应用于各种薄膜的制备(如:硅、氮化硅和二氧化硅等)。

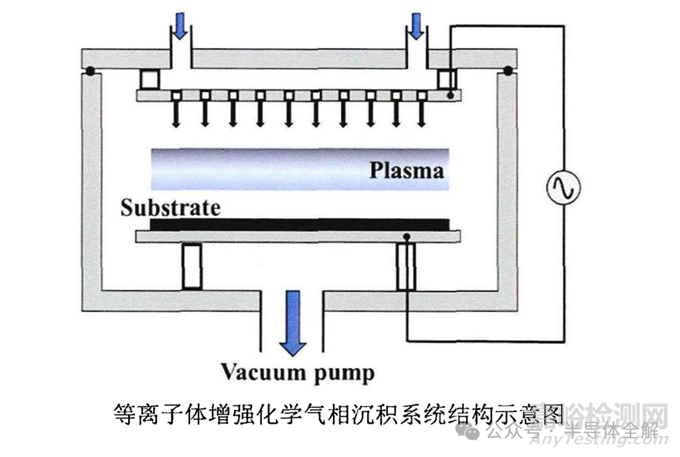

PECVD系统的结构示意图如下图所示:



其基本原理是:向沉积室中充入含有薄膜组份的气态物质,利用辉光放电使气态物质发生化学反应而生成等离子体,等离子体沉积在衬底上就生长出了薄膜材料。



激发辉光放电的方法主要有:射频激发、直流高压激发、脉冲激发和微波激发组成成分都具有良好的均匀性。



此外,利用PECVD制备的薄膜厚度和该方法沉积的薄膜附着力强, 在较低的沉积温度下可以达到高的沉积速度。



通常来看, 薄膜的生长主要包括以下三个过程:



第一步,反应气体在电磁场的激励下,辉光放电产生等离子体。在这个过程电子会与反应气体碰撞, 发生初级反应,导致反应气体分解产生离子和活性基团。



第二步,初级反应产生的各种产物向衬底方向移动,同时各种活性基团和离子发生次级反应,生成次级产物。



第三步,到达衬底表面的各种初级产物和次级产物被吸附并与表面发生反应,同时伴随有气相分子物的再放出。



四、聚焦离子束技术



聚焦离子束(Focused Ion Beam, FIB)类似于聚焦电子束,都是将带电粒子经过电磁场聚焦而形成亚微米甚至纳米量级的细束,可以应用于离子束曝光和成像。



除此之外,相比于电子,离子具有大的质量。 因此,离子束可以将固体表面的原子直接溅射出来, 进而发展成为种广泛应用的直接加工工具。

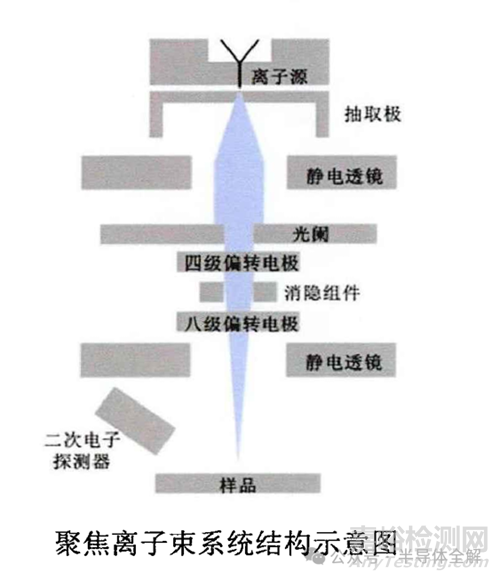

下图为聚焦离子束系统的结构示意图:



FIB系统主要由离子发射源、离子光柱、样品台和真空与控制系统组成。



聚焦离子束系统主要的应用有:



(1)离子束成像



离子束照射在样品表面后会激发样品表面的二次电子和二次离子。



这些电子和离子随后被信号探测器收集, 然后经过处理可以显示材料表面形貌的图像。 激发的二次电子的数目不仅与样品的相貌有关, 还与晶体取向和样品原子质量有关。因此, 相比于扫描电子显微镜, 离子束成像可以获得更多关于样品的信息, 可用于分析多晶材料晶粒取向、 晶界分布和晶粒尺寸分布等。



(2)离子束刻蚀



离子束刻蚀是聚焦离子束系统最主要的功能。 将Ar、Kr和Xe等惰性气体电离成等离子体后, 然后离子束聚焦并加速轰击样品表面, 导致样品表面的原子被溅射出来而形成刻蚀的效果。



离子束刻蚀过程是个纯物理过程, 溅射产额与离子能量、 离子种类、 离子入射角度和样品特性等因素相关。



离子束刻蚀具有方向性好, 分辨率高和刻蚀材料不受限制等优点。



(3)离子束沉积



将非活性气体分子吸附到样品表面需要沉积的区域,当离子束轰击该区域时,非活性气体分子分解产生的非挥发性物质,不会被真空系统抽走,而是沉积到了样品表面。



离子束具有操作灵活的优点, 因此可以在材料表面沉积任意形状的结构。



离子束可以沉积金属材料, 同时也可以沉积绝缘体材料。
