1.稳态热流法
适用范围：适用于均质及非均质之导热电绝缘热界面材料的等效热传导系数与热阻抗测试，如：导热膏、导热片、导热胶、界面材料、相变化材料、陶瓷、金属、基板、铝基板、覆铜基板、软板等。 测量范围：导热系数0.1~20 W/(m•K)，热阻抗>0.01℃•cm2/W

依据标准
ASTM D5470-12热导性电绝缘材料的热传输特性的标准试验方法

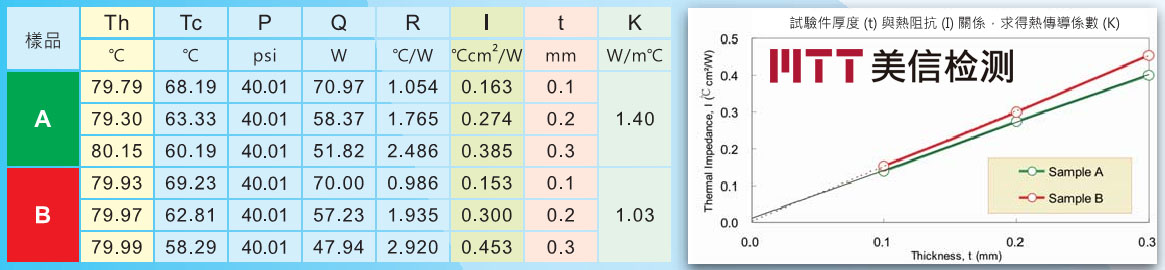

样品要求
稳态法通常要求试样质地均匀、干燥、平直、表面光滑。固态样品尺寸要求：27mm×27mm，厚度<5mm

2.激光闪射法（LFA）
激光闪射法可以应用于广泛的材料领域，包括石墨、金属、陶瓷、聚合物、复合材料等，测量温度范围宽（常温~500℃），测量范围可达0.1~2000 W/(m•K)。该方法是非接触式与非破坏式的测量技术，具有样品制备简易，所需的样品体积小，测量速度快，测量精度高等众多优点。不仅能精确地直接测量热扩散系数，也可乘以样品的比热容和密度，计算导热系数。

依据标准
ASTM E1461-13用闪光法测定热扩散率的试验方法

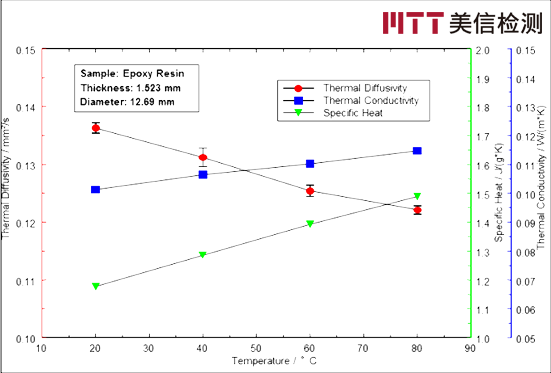

样品要求
样品内部组成应均匀一致, 上下表面必须平行光滑, 厚度均匀一致。
