导热系数与热阻的含义

导热系数：是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1摄氏度(K，℃)，在1秒内，通过1平方米面积传递的热量，用λ表示，单位为瓦/(米•度)，w/(m•k)。

热阻：指热量在热流路径上传递时遇到的阻力，反映介质或介质间的传热能力的大小，表明了1W的热量在1m2的面积内所引起的温升大小。

导热系数又称热导率，是反映材料热传导性质的物理量，表示材料导热能力的大小。

导热系数与材料的组成结构、密度、含水率、温度等因素有关。非晶体结构、密度较低的材料，导热系数较小。材料的含水率、温度较低时，导热系数较小。 通常把导热系数较低的材料称为保温材料。金属，陶瓷，石墨片属于导热系数高的材料，称为导热材料。

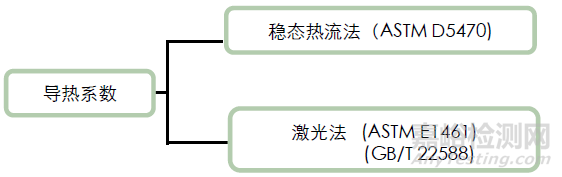

导热系数的测试方法

稳态热流法测试原理

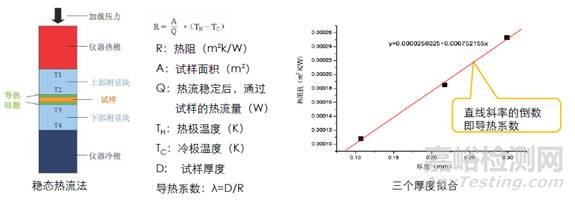

稳态热流法是基于测试两平行等温界面中厚度均匀试样的理想热传导。在试样两面间施加不同的温度，使得试样上下两面间形成温度梯度，促使热流量全部垂直穿过试样并且没有侧面的热扩散。

试验时，通过测量试样的面积（A)、穿过试样的热流量（Q）、试样热极温度（TH）和试样热极温度（TC）,即可按公式计算出试样的热阻。

 将不同厚度的试样和其对应的热阻在坐标系中作图，连接各点的直线斜率的倒数就是导热系数。

当只有一种厚度的试样，且接触热阻非常小，约为总热阻的1%，可以用厚度除以试样热阻得出导热系数。

稳态热流法适用范围

测试范围：0.05—20W/m•k；

适用材料：固体、复合材料、铝基板、覆铜板、塑料等；软质材料、橡胶、硅胶、薄膜、泡棉等；导热泥、导热硅胶、导热膏、导热硅脂等；

测试标准：ASTM D5470  热导性电绝缘材料的热传输特性的标准试验方法；

样品要求：26×26mm，厚度≤5mm，样品表面平整，无气泡孔洞；做三个厚度拟合的结果，需提供三个不同厚度的样品测试，铝基板测试需提供绝缘层厚度。

激光法测试原理

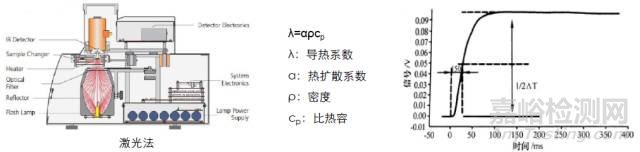

在炉体控制的一定温度下, 由激光源发射光脉冲均匀照射在样品下表面, 使试样均匀加热, 通过红外检测器连续测量样品上表面相应温升过程, 得到温度( 检测器信号) 升高和时间的关系曲线。

激光法测试参数

1.  热扩散系数测定：激光闪射法直接测量的是材料的热扩散系数；

2.  比热容的测定：可以使用文献值，也可使用差示扫描量热法（DSC）测量；

3.  密度测定：使用浸渍法或表观密度法测试试样密度。

导热系数（λ）=热扩散系数(α）x 密度 （ρ）x 比热容(Cp）

激光法适用范围

1. 测试范围：0.1—2000W/m•k；

2. 适用材料：塑胶，金属，陶瓷，石墨片等固体；

3. 测试标准：ASTM  E1461  用闪光法测定热扩散率的标准试验方法；

GB/T 22588 闪光法测量热扩散系数或导热系数

4. 样品要求：纵向：直径12.7±0.2mm，或10x10±0.2mm，厚度1-3mm；

横向：直径25.4±0.2mm，厚度0.01-0.5mm；

需提供测试温度。
