案例1：

一型号为PX-45C 的LED黑光灯在磁海实验室测试时，380mm处紫外线强度约为4800uw/cm2，漏白光强度为3.2Lux。当黑光灯带至用户现场后，使用用户现场黑光照度计进行测试，紫外线强度基本不变，但是漏白光骤升至约25Lux。

从3.2Lux升至25Lux，这是什么原因呢？

案例剖析：

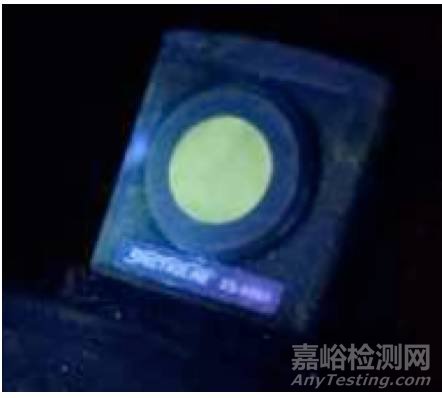

LED技术采用半导体PN结阶跃的原理发光。LED黑光灯的光谱波段狭窄并且非常稳定，从半导体工艺角度，即使没有滤色片，漏白光也不可能存在骤便的可能性。经过磁海技术人员现场查看，发现用户现场的黑白光照度计探头在紫外线下，呈现黄绿色（如图1）。

显然，照度计探头被荧光染料污染。荧光染料在紫外线的激发下，发出可见光成分，从而导致漏白光的骤升。

图1 探头照片

案例结论：

照度计的探头必须要保持清洁。如被荧光物质污染，建议采用中性清洗机轻轻擦拭，并建议再次进行计量。

案例2：

一型号为PX-45C 的LED黑光灯在磁海实验室测试时，380mm处紫外线强度约为4500uw/cm2，漏白光强度为3.0Lux。一型号FC-100的卤素黑光灯在磁海实验室测试时，380mm处紫外线强度约为4200uw/cm2，漏白光强度为7.5Lux。

带至用户现场，发现PX-45C和FC-100紫外线强度不变，但是漏白光强度分别为21.7Lux和13.8Lux。这是什么情况？

案例剖析：

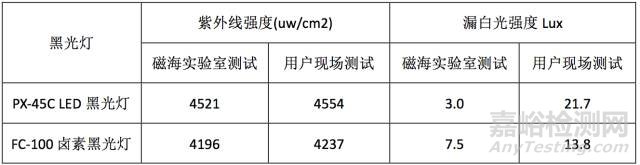

黑光灯漏白光强度的变化可总结为下表：

根据磁海技术人员现场查看，再次，照度计探头被荧光染料污染。但是，令人不解的是，为何光谱纯正，漏白光极少的LED黑光灯漏白光强度增加的幅度远远大于卤素黑光灯呢？是不是LED黑光灯品质不如卤素黑光灯呢？

答案恰恰相反。

这种情况的出现恰好印证了LED黑光灯技术的优越性。

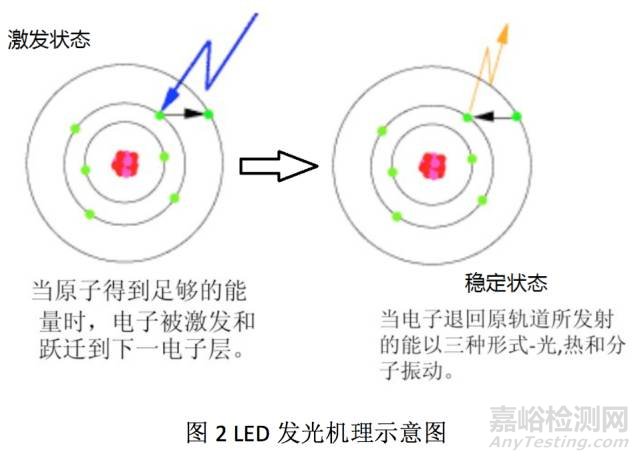

LED黑光灯发光机理：电子在电能作用下从低能量轨道阶跃至高能量轨道，当电子从高能量轨道回至低能量轨道时，电子势能转化为光能（如图2）。

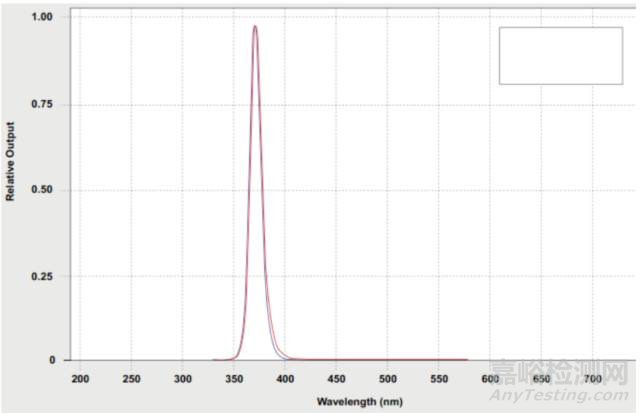

鉴于此，LED黑光灯光谱曲线非常窄，80%以上能量集中在365nm±7nm范围内（如图3）。而该波段对于荧光物质的激发效率接近于100%，因而，漏白光强度因传感器上的荧光物质强烈激发而出现骤增，从3.0Lux升至21.7Lux。

图3 LED黑光灯典型光谱曲线

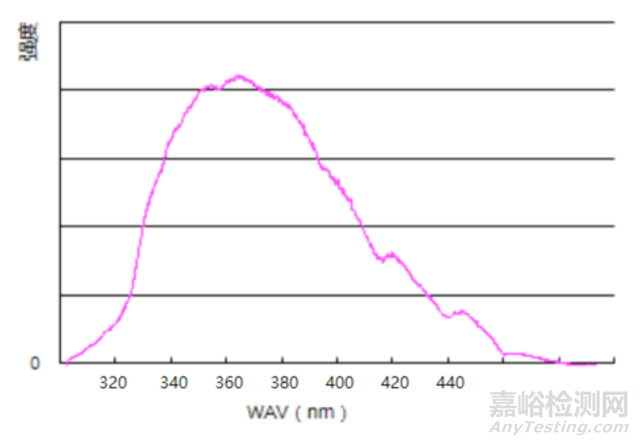

相反，卤素黑光灯因为光谱较宽（如图4），荧光激发效率较低，漏白光强度虽因传感器上的荧光物质收到激发而出现骤增，但增幅不是很大，从7.5Lux升至13.8Lux。

图4 卤素黑光灯光谱曲线

案例3：

一型号为PX-45C 的LED黑光灯在磁海实验室测试时，380mm处紫外线强度约为4500uw/cm2，漏白光强度为3.0Lux。当黑光灯带至用户现场后，使用用户现场黑光照度计进行测试，紫外线强度基本不变，但是漏白光骤升至约54Lux。

从3.0Lux升至25Lux，这是什么原因呢？

案例剖析：

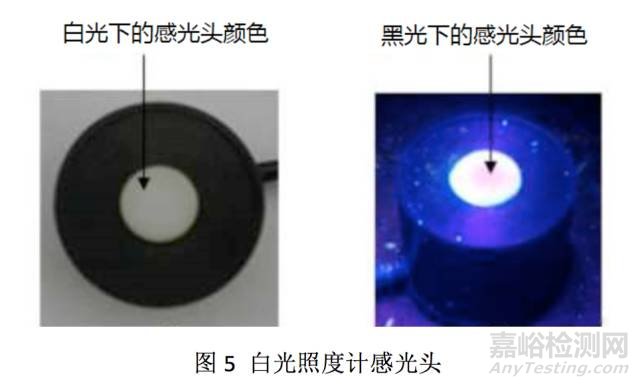

经磁海工程师现场发现，用户采用国内北师大白光照度计ST-80C测量紫外线中的白光成分。该仪器只适用于检测环境白光，传感器在紫外线的激励下，发出白光，从而导致数据发生较大偏差（如图5）。

ASTM E3022标准6.1项明确规定，光度计或可见光照度计并不被认为适合对UV-A灯发出的可见光成分（通常其波长范围为400nm至450nm）进行测量。

案例结论：

普通测量环境光的白光照度计感光头可能具有荧光反应，不能用于测量黑光灯紫外线中的漏白光强度。漏白光的感光头不能对紫外线产生响应。

作者：李龙 博士（磁海全球产品研发总监、总经理）
