近几年来，钕铁硼磁钢作为节能环保的朝阳产业，已广泛用于信息技术、汽车、核磁共振、风力发电和电机等领域，凭借其容易加工各种尺寸及最小规格的优势，广泛用于计算机电子工业。随着计算机电子产品对尺寸精准的要求，测试其线性热膨胀系数是必不可少的。

　　线性热膨胀系数是指固态物质当温度改变1℃时，长度的变化和它未改变温度时长度的比值。而钕铁硼磁钢作为复合材料，温度的变化会产生尺寸的变化，因此，测试其线性热膨胀系数对其生产及应用的要求有重要的意义。本案例应客户要求，测定钕铁硼磁钢的线性热膨胀系数，以确定其是否能满足产品尺寸精度要求。

　　线性热膨胀系数

　　实验概述：

　　在环境温度为23±2℃，湿度为50±5%R.H的条件下，使用热机械分析仪(耐驰TMA402F3)，根据检测方法ASTM E228-11用推杆膨胀计测定固体材料线性热膨胀性的试验方法进行测试。

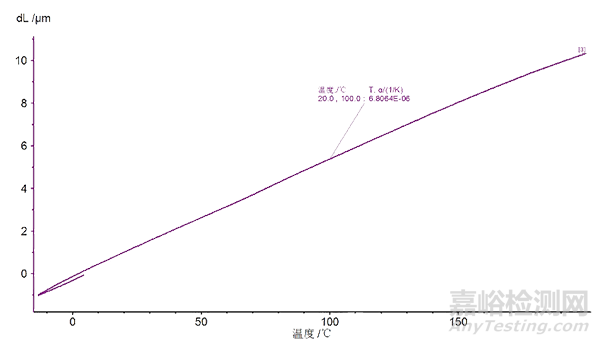

　　将样品做成TMA测试样品(长度2-10mm，宽和厚度≤10mm)，使用石英标样检查仪器的准确度，调试仪器，在N2环境中，以5℃/min的速率从20℃升温到100℃，测试样品，绘制样品测试曲线：

　　得出测试结果如下表：

　　综上所述，利用温度或防止温度变化影响零件工作的材料都必须考虑材料的热膨胀系数，根据检测结果，对比客户给定的规格值，本次案例中的测试样品符合制备成产品的精度要求。
