IP（INGRESS PROTECTION）防护等级是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。IP防护等级是由两个数字所组成，第1个数字表示电器防尘、防止外物侵入的等级，第2个数字表示电器防湿气、防水侵入的密闭程度。数字越大表示其防护等级越高。
从工业上用到的机柜、连接件、各类传感器，汽车行业的灯具、逆变器等部件，日常消费品中的三防手机、水下相机、电脑，还有其他特种行业的特殊设备，我们都能看到IP防护等级的身影。那么，IP防护等级到底有哪些具体内容？
首先，我们来看下IP代码的配置问题，简单的说，就是每个数据、或者字母代表什么意思？
IP代码的配置
说明：
|
A |
B |
C |
D |
|
手背 |
手指 |
工具 |
金属线 |
|
H |
M |
S |
W |
|
高压设备 |
防水实验室试样运转 |
防水实验室试样静止 |
气候条件 |
IP防尘
|
数字 |
防护范围 |
说明 |
|
0 |
无防护 |
对外界的人或物无特殊的防护 |
|
1 |
防止直径大于50mm的固体外物侵入 |
防止人体（如手掌）因意外而接触到电器内部的零件，防止较大尺寸（直径大于50mm）的外物侵入 |
|
2 |
防止直径大于12.5mm的固体外物侵入 |
防止人的手指接触到电器内部的零件，防止中等尺寸（直径大于12.5mm）的外物侵入 |
|
3 |
防止大于直径2.5mm的固体外物侵入 |
防止直径或厚度大于2.5mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件 |
|
4 |
防止大于直径1.0mm的固体外物侵入 |
防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件 |
|
5 |
防止外物及灰尘 |
完全防止外物侵入，虽不能完全防止灰尘侵入，但灰尘的侵入量不会影响电器的正常运作 |
|
6 |
防止外物及灰尘 |
完全防止外物及灰尘侵入 |
IP防水
|
数字 |
防护范围 |
说明 |
|
0 |
无防护 |
对水或湿气无特殊的防护 |
|
1 |
防止水滴侵入 |
垂直落下的水滴（如凝结水）不会对电器造成损坏 |
|
2 |
倾斜15度时，仍可防止水滴侵入 |
当电器由垂直倾斜至15度时，滴水不会对电器造成损坏 |
|
3 |
防止喷洒的水侵入 |
防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏 |
|
4 |
防止飞溅的水侵入 |
防止各个方向飞溅而来的水侵入电器而造成损坏 |
|
5 |
防止喷射的水侵入 |
防止来自各个方向由喷嘴射出的水侵入电器而造成损坏 |
|
6 |
防止大浪侵入 |
装设于甲板上的电器，可防止因大浪的侵袭而造成的损坏 |
|
7 |
防止浸水时水的侵入 |
电器浸在水中一定时间或水压在一定的标准以下，可确保不因浸水而造成损坏 |
|
8 |
防止沉没时水的侵入 |
电器无限期沉没在指定的水压下，可确保不因浸水而造成损坏 |

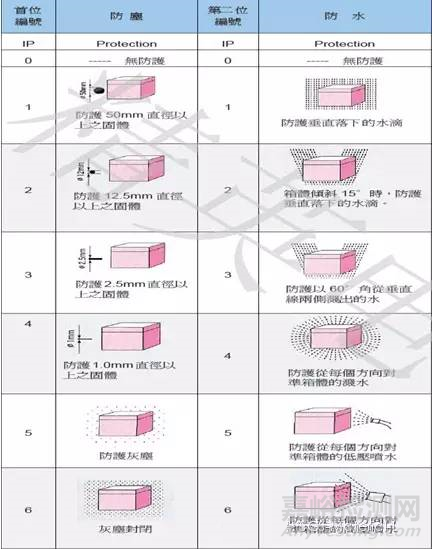

测试方法示意图：
对于IPX7防水，一般要求样品在水深1米以下，保持30分钟，检查样品是否进水；
对于IPX8防水，一般是客户定制要求。
