一、案例背景

电力设备中的湿式变压器是需要用变压器油作为绝缘介质，变压器油一方面起着绝缘作用，另一方面还参与到变压器的散热。变压器油的状况如何，可以直接反映出变压器设备的运行状况。

某风电厂在日常维护时发现07#箱变压器运行异常，可能存在电气故障，故取变压器油送检，希望通过变压器油的检测判断变压器内部是否有故障，以便及时采取措施进行视情维修。

二、检测分析

该变压器于2017年10月投运至今，电压等级为35kV/0.69kV，使用变压器油 25#。2020年6月开始发现设备异常，取变压器油进行检测分析，7月再次取样检测评估其为增长趋势，监测数据显示变压器油的水分、击穿电压均正常，表明水分、颗粒污染的可能性较小。但其油中的气体如氢气、一氧化碳、二氧化碳、甲烷、乙烷、乙烯、乙炔等均明显高于其它相同工况的机组（见典型值），尤其是乙烯、乙炔含量。

变压器油中的气体通常来源于在变压器油在电或热的作用下使某些C-H键和C-C键断裂，形成了不稳定的氢原子和碳氢化合物的自由基，这些氢原子、自由基迅速重新化合生成氢气、乙烷、乙烯和乙炔。不同的键断裂需要不同的能量，氢气、乙烷、乙烯和乙炔需要的能量越来越高，如乙烯在低温下产生很少，但在接近1000℃的时候其产生速率会大大提高。

该变压器油2020年6月份检测时乙烯、乙炔含量远超正常值，2020年7月再次检测时发现其含量还在明显的增加，表明变压器油持续受到了高能量的加热，满足这种条件的只有高温过热和电弧放电，表明变压器油中很可能存在放电行为，建议检修。

三、处理措施

在得知异常后，客户于2020年8月对设备进行返厂吊芯检修，发现该变压器绕组有烧蚀迹象，结合前述的变压器油检测数据、现场检查情况，确认变压器绕组在运行时存在放电现象，且放电能量较高，产生了大量的乙烯、乙炔气体，并附带产生甲烷、氢气等。

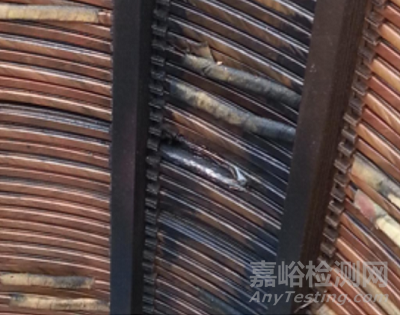

绕组放电烧蚀

考虑到换油成本原因，检修后未进行换油处理，油品中气体仍存在一定量的残留。配合放气、脱气处理，后续再取变压器油送检时，油品数据已逐渐恢复正常，表明变压器也恢复正常工作。

四、案例启示

变压器的安全运行管理工作是电力设备管理日常工作的重点，如果变压器发生故障，将影响电力系统的安全稳定运行电力系统中很重要的设备，一旦发生事故，将造成巨大的经济损失。

变压器油的检测是发、供电企业判断运行中的湿式变压器是否存在外界污染、潜伏性的过热、放电等故障，保障电网安全有效运行的有效手段。定期对变压器油进行检测，可以及时了解和掌握变压器的运行情况，及时采取有效措施，力争把故障消除在萌芽状态之中，从而保障变压器的安全运行减少对电力系统的损害。
