为保障安全生产、保护变压器使用寿命，有必要对绕组温控器的基本计量特性参数进行校准。本文针对变压器绕组温控器的技术特点，对其主要计量性能的校准方法进行探讨。

一、校准方法的建立

1.校准项目

基于变压器用绕组温控器的特性，其校准项目主要包括示值基本误差、示值回差、接点动作误差、切换差、热模拟附加温升。

2.校准用计量标准器和配套设备

校准用计量标准器及配套设备如表1所示。

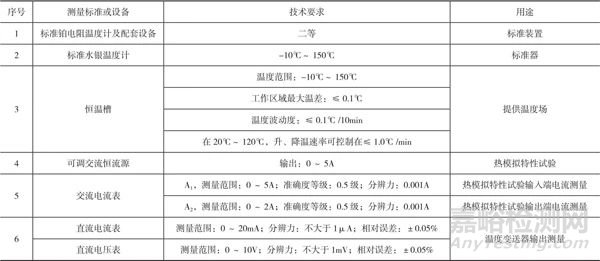

表1  标准器及配套设备表

3.校准方法

(1)示值误差校准

一般应在整个测量范围均匀选择不少于4个点(包括上、下限)，示值校准点不得与开关设定点重叠，二者间距不小于5℃。

校准应在上、下两个行程上分别向上限或下限方向逐点进行，用比较法校准。将标准温度计和绕组温控器温包插入恒温槽，温包应全部浸没在恒温槽工作区域，绕组温控器表头应垂直放置，表头与温包之间的高度差不应大于1m。

上行程示值误差校准:将恒温槽设定到校准温度，开始升温，待恒温槽示值稳定后10min开始读数，读数时恒温槽温度偏离校准点温度不超过0.5℃(以标准温度计为准)，记录恒温槽的实际温度值ts和被校准绕组温控器上行程的示值tR1，(tR1-ts)即为上行程示值误差Δt1。

下行程示值误差校准:将恒温槽设定到校准温度，开始降温，待恒温槽示值稳定后10min开始读数，读数时恒温槽温度偏离校准点温度不超过0.5℃(以标准温度计为准)，记录恒温槽的实际温度值ts和被校准绕组温控器下行程的示值tR2，(tR2-ts)即为下行程示值误差Δt2。示值误差取Δt1、Δt2中绝对值较大者。

(2)示值回差校准

与示值误差校准同时进行，在同一温度点(上、下限点除外)上、下行程示值误差之差的绝对值，即为回差。

(3)接点动作误差校准

接点动作误差校准点应至少包括55℃和75℃。将标准温度计和绕组温控器温包插入恒温槽，绕组温控器的接点端子接到信号电路中，在恒温槽温度距校准点温度不小于5℃时，以不大于1.0℃/min的速率缓慢均匀改变恒温槽温度，使接点产生闭合和断开的切换动作。动作瞬间读取标准温度计示值，即为接点上行程切换值或下行程切换值，上行程切换值与设定点的差值即为接点动作误差。

(4)切换差校准

与接点动作误差校准同时进行，同一温度点上行程切换值与下行程切换值的差值即为切换差。

(5)热模拟附加温升误差校准

将绕组温控器热模拟装置的变流器、电热元件与可调交流恒流源、交流电流表A1(通过电流用Ip表示)、交流电流表A2(通过电流用Is表示)按图1连接好。

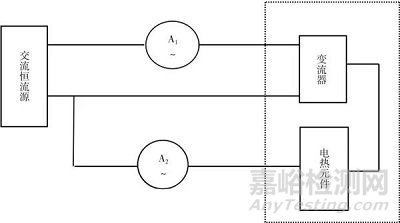

图1  热模拟特性校准接线图

附加温升ΔT校准至少应包括10℃、24℃、38℃三个点。根据变压器电流互感器二次额定电流Ip(由用户提供)，选择相应的挡位，将挡位键按下。将绕组温控器温包和标准温度计插入恒温槽，使恒温槽温度恒定在20℃～80℃范围内某个温度点，一般选20℃和80℃。

记录恒温槽实际温度ts及绕组温控器指示值tR，然后调节交流恒流源电流使A2恒定在附加温升ΔT对应的电流Is，待绕组温控器指示稳定后，记录其指示值tRi。(tRi-tR)即为实测附加温升，实测附加温升与ΔT的差值即为附加温升误差。

本文对变压器绕组温控器主要计量特性的校准方法进行了相关探讨，供同行参考。
