案例问题

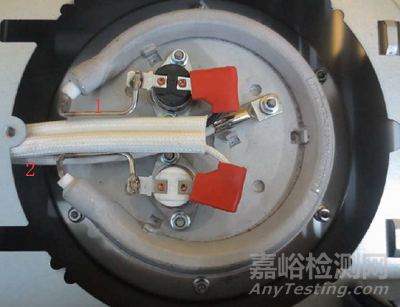

GB 4706.1-2005标准29章要求对“裸导线施加2 N力尽量减少电气间隙和/或爬电距离”,如图1所示,某电蒸锅底部刚性裸露导线1和带绝缘层导线2是否均应承受2 N力?
注:1——刚性裸露导线
2——带绝缘层导线
图1 电蒸锅底部刚性裸露导线和带绝缘层导线
(实拍图)
案例分析
笔者个人认为:根据GB 4706.1-2005标准29.1和29.2条款,刚性裸露导线1应经受2 N力,尽量减少电气间隙和/或爬电距离后再测量,而带绝缘层的导线2不是“裸露导线”,按标准字面的要求不需要施加2 N力。
据了解,有些制造商内部质量控制要求带绝缘层的导线“也”要用2N力拉到最不利的位置,再测量此内部布线到外表面易触及部件之间附加绝缘的距离,模拟产品运输、使用、维护保养期间可能出现的内部布线移位,这是高于国家标准要求的企业标准要求。
标准条款
GB 4706.1-2005《家用和类似用途电器的安全 第1部分:通用要求》(IEC 60335-1:2004,IDT )标准
22.31 在附加绝缘和加强绝缘材料表面上的爬电距离和电气间隙,不应由于材料的磨损而减少到低于第29章中规定的值。
……
——刚性短线,如果在接线端子螺钉松动时它们仍保持在位,则不被认为是易从接线端子上松脱的。
23.4 裸露的内部布线应是刚性的而且应被固定,以使得在正常使用中,爬电距离和电气间隙不能减小到低于第29章的规定值。
通过29.1和29.2的测试确定其是否合格。
23.5 内部布线的绝缘应能经受住在正常使用中可能出现的电气应力。
通过下述试验确定其是否合格。
基本绝缘的电气性能应等效于GB5023.1(idt IEC 60227)或GB 5013.1(idt IEC60245)所规定的软线的基本绝缘,或者符合下列的电气强度测试。
在导线和包裹在绝缘层外面的金属箔之间施加2000V电压,持续15min,不应击穿。
注1:如果导线的基本绝缘不满足这些条件之一,则认为该导线是裸露的。
注2:该试验仅对承受电网电压的布线适用。
注3:对于Ⅱ类结构,附加绝缘和加强绝缘的要求适用,除非软线护套符合GB5023.1(idt IEC60227)或GB5013.1(idt IEC60245)的要求,则软线护套可以作为附加绝缘。
29 电气间隙、爬电距离和固体绝缘
器具的结构应使电气间隙、爬电距离和固体绝缘足够承受器具可能经受的电气应力。
29.1 ……
注1:适用该试验的例子如带刚性部件或模制定位部件的结构。
……
除电热元件的裸露导线外,测量时施加一个作用力于裸露导线和易触及表面以尽量减少电气间隙。
该作用力数值如下:
——对裸露导线,为2N;
——对易触及表面,为30N。
29.2 器具的结构应使其爬电距离不小于与其工作电压相应的值,并考虑其材料组和污染等级。
除电热元件的裸露导线外,测量时施加一个作用力于裸露导线和易触及表面以尽量减小爬电距离。
该作用力数值如下:
——对裸露导线,为2N;
——对易触及表面,为30N。
