三极管电路我们经常会用，一般来讲，三极管电路有两种基本类型：放大电路和开关电路。对于放大电路，三极管基本是处于放大区，对于开关电路，三极管基本处于饱和区和截止区之间。本文主要讲述如何判断放大电路中三极管处于饱和区还是放大区？

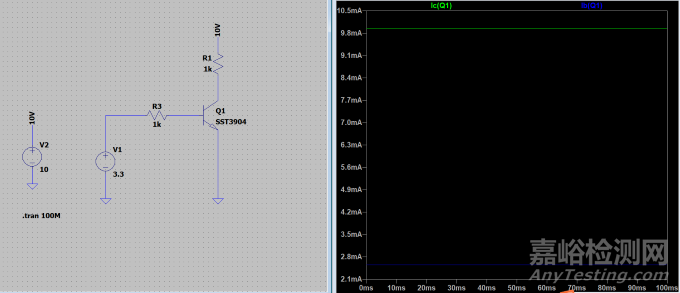

图 1 仿真电路图
饱和电流法
如上图 1 所示是一个基本的基极偏置电路，我们假设理想情况下它工作在饱和区，则三极管Vce=0，此时三极管集电极饱和电流Ic(sat)=10V/1k=10mA
通过查看三极管SST3904的芯片手册我们知道，三极管在集电极电流为10mA时的放大倍数为200左右，假设放大倍数200，则此时三极管工作在集电极的饱和区的最小基极电流为Ib=10mA/200=0.05mA=50uA

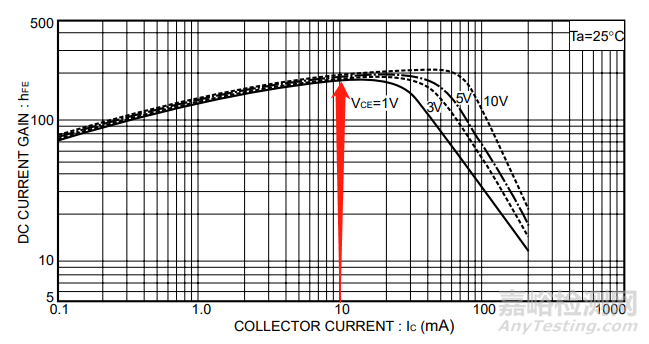

图 2 三极管SST3904的放大倍数
上述图 1 电路在理想情况下的基极电流是(3.3-0.7)V/1k=2.6mA，可以看到仿真值为2.54mA，基本一致。远远大于三极管处于饱和状态需要的最小理论基级电流值50uA，因此，此电路中的三极管处于饱和状态。

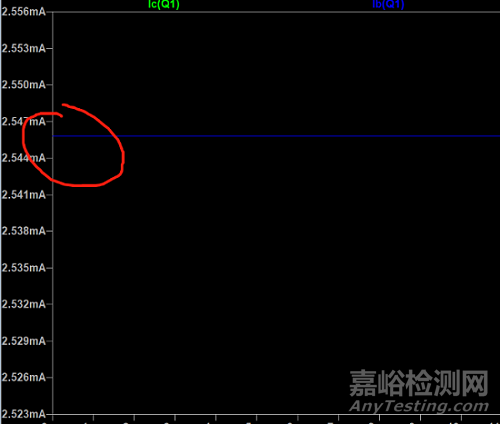

图 3 基极电流值
集电极电压法
接着上面的描述，基极电流为2.6mA，此时放大倍数200，则集电极电流Ic=500mA，Vce=10V-1k*0.5A<0，Vce不可能是负数，不存在。因此三极管肯定是工作在饱和区。
