2023.7.1日实施的GB/T6739-2022《色漆和清漆铅笔法测定漆膜硬度》，与GB/T6739-2006相比，除结构调整和编辑性改动外，主要技术变化如下:
a) 更改了“范围”(见第1章，2006年版的第1章)；
b)更改了“规范性引用文件”(见第2章，2006年版的第2章)；
c) 删除了术语铅笔硬度的定义中“缺陷的定义”的相关内容(见2006年版的第3章):
d)更改了“原理”(见第4章，2006年版的第4章)；
e)删除了“需要的补充资料”(见2006年版的第5章)；
f) 更政了铅笔端口施加在漆膜表面上的负载(见5.1,2006年版的6.1)、已知适用铅笔型号和制造商(见5.2.2006年版的6.2),增加了也可使用笔杆中的铅笔芯(活动/自动铅笔)的相关内容(见5.2):
g)删除了也可使用绘图橡皮擦净样板的相关内容(见2006年版的6.5);
h) 更改了“操作步骤”(见第8章，2006年版的第9章)；
i) 增加了“缺陷类型”(见第9章)；
增加了“缺陷类型”(见第9章)；
j)更改了“精密度”(见第10章，2006年版的第10章):
k)更改了“试验报告”(见第11章，2006年版的第11章):
l)更改了需要的补充资料”的内容(见附录B.2006年版的附录A)
本文件修改采用ISO15184:2020《色漆和清漆铅笔法测定漆膜硬度》。
下面我们结合铅笔硬度仪器来看下具体的变化

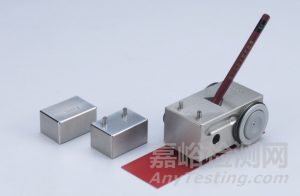

铅笔硬度计是按手工操作而设计制造的，是以铅笔标号表示。三点接触被测表面(两点为两轮，一点为铅笔笔芯)始终保证铅笔与被测涂膜形成45度夹角，用力水平推动铅笔硬度计运动，即可完成测试过程，以测定涂膜抵抗变形的能力。
一、铅笔硬度计测试介绍
1.1 测试原理：仪器为机械式，三点接触被测表面，两点为轮，一点为笔芯，笔芯始终保持与被测样品表面形成45度夹角，测试时均匀施力使仪器水平运动，即可完成测试过程。

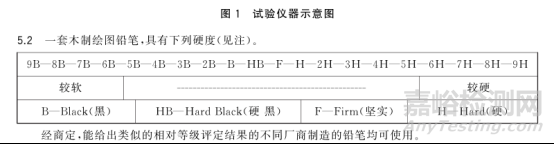

1.2 测试领域/范围：适用于测定涂层结构抵抗刮伤、变形的能力及涂膜表面硬度，铅笔规格为9B~9H。之前要求使用中华牌高级绘图铅笔，新标准商定能给出相对等级评定结果得不同厂商制造的铅笔均可使用，只是用于对比实验必须用同个厂家同个批次型号的铅笔。
1.3 仪器特点：铅笔硬度计（小车型）优点是体积小、重量轻，便于试验室和施工现场的硬度测定。
二、铅笔硬度计使用方法
1、将硬度计平放在试片上(如果试验片比硬度计小，请将试验片放在硬度计前面并且把垫片放置于硬度计前端下方，目的是使硬度计保持水平。

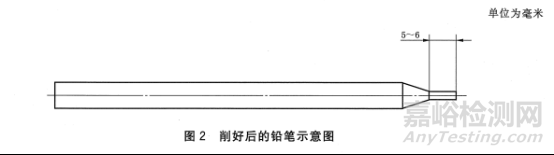

2、用卷笔刀削开铅笔笔芯，使铅笔芯凸出部分约为5-6mm，并用400目砂纸磨平，边缘没有碎口。再将铅笔插入仪器，使笔芯与试验片接触后并固定锁紧，(建议：铅笔为六边形，固定时选择一个平面，测试后，旋转两个平面再固定测试，再旋转两个平面固定测试，一个圆周面可使用三次)试验时要将垫片移开。每次使用铅笔前都要重复磨平这个步骤。
3、当铅笔刚接触到漆膜后就开始移动。用拇指与中指抓在两个轮子的中心，将硬度计从后往前匀速推进足够多的距离即可移开硬度计，再用橡皮将划过的铅笔擦掉。(推硬度计时请勿加任何压力)
4、判别硬度，看试片有无刮痕。建议试片最少做三个位置以上，取平均值。硬度级数从软到硬分别为：6B.5B.4B.3B.2B.B.HB.F.H.2H.3H.4H.5H.6H.7H.8H.9H,共17种。例如：使用H铅笔表面无刮痕，使用2H铅笔表面也无刮痕 ，使用3H铅笔表面有刮痕，所以试验片涂装硬度级数为：2H。
