一、漆膜柔韧性、弯曲性能的定义

漆膜柔韧性、弯曲性能，是指漆膜在受到外部力作用时，所表现出的弹性、塑性以及附着力等多重性能的综合体现。这一性能对于涂层在各种环境和应用中的表现至关重要。柔韧性、弯曲性能是由涂料的成分和材质所决定的，同时也与检测时的涂层变形速度和时间相关，还可以通过耐冲击性和后成形性等方式来评估。

漆膜柔韧性、弯曲性能不仅关系到其在使用过程中的耐久性，还直接影响了产品的外观和性能。因此，在涂料工业中，柔韧性、弯曲性能的测定是一项至关重要的工作。目前，常用的柔韧性、弯曲性能检测方法如下。

二、漆膜柔韧性、弯曲性能测试标准

（一）GB/T1731-2020《漆膜、腻子膜柔韧性测定法》

1.漆膜柔韧性

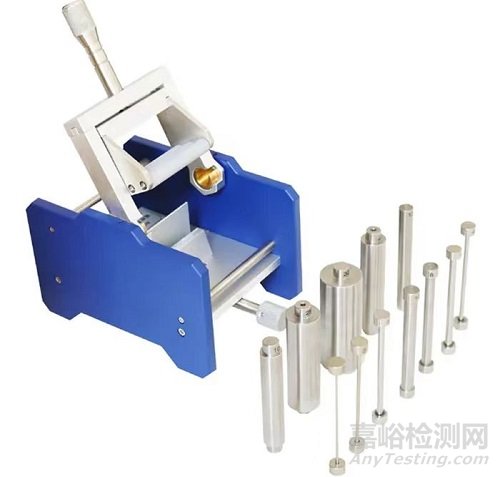

轴棒测定器是一种用于测定漆膜柔韧性的常见工具，其标准规定为国家标准GB/T1731-2020《漆膜、腻子膜柔韧性测定法》中4漆膜柔韧性测定法。

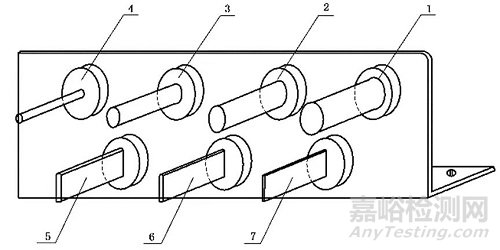

轴棒测定器由粗细不同的7个钢制的轴每个轴棒长度均为35mm棒所组成，固定于底座上，底座可用螺丝钉固定在试验台边上。该方法使用不同直径的轴棒，其曲率直径分别为1mm、2mm、3mm、4mm、5mm、10mm和15mm。在测试时，将待检测的涂漆马口铁板放置在不同直径的轴棒上，通过弯曲来测试涂层的柔韧性。测试时将涂漆的马口铁板在不同直径的轴棒上弯曲，以其弯曲后不引起漆膜破坏的最小轴棒的直径(mm)来表示。

2.腻子膜柔韧性

参照国家标准GB/T1731-2020《漆膜、腻子膜柔韧性测定法》中5腻子膜柔韧性测定法。

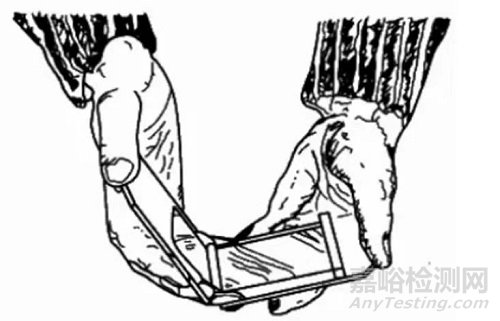

将涂有腻子膜的马口铁样板弯曲，观察腻子涂膜是否产生裂纹或脱落等现象，以弯曲圆弧的最小直径毫米表示。适用于测定厚漆腻子柔韧性能。

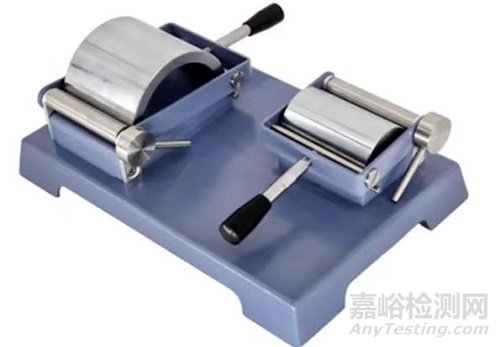

腻子柔韧性测定仪技术参数：

(1)轴棒：直径100mm；长80mm

(2)轴棒：直径50mm；长80mm

（二）GB/T6742-2007《色漆和清漆弯曲试验(圆柱轴)》

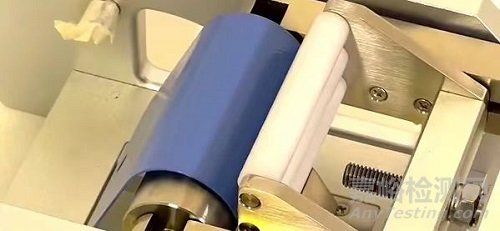

圆柱轴弯曲实验仪适用于0.3mm厚度以下的试板，轴的直径范围广泛，包括2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、16mm、20mm、25mm和32mm。测试时，试板被插入轴中，并使涂层面朝外，然后在仪器中弯曲试板180°，观察漆膜是否出现开裂或剥离。这种方法的优点是可以进行整板试验，且不需要直接接触涂层，消除了人体温度对试板的影响。

（三）GB/T11185-2009《色漆和清漆弯曲试验(锥形轴)》

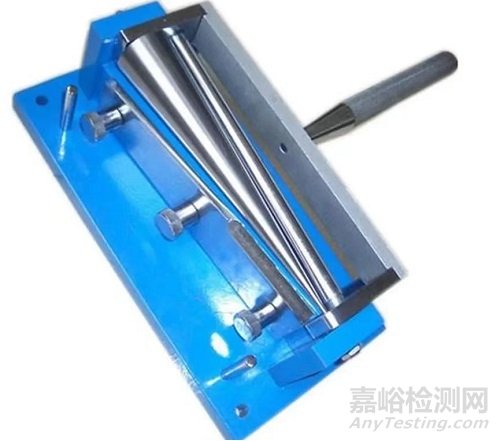

锥形挠曲测验仪的中心轴为锥形，具有特定的尺寸，包括长度(203±3)mm、直径从最大38mm延伸至最小3.2mm。在测试时，将尺寸为75mm×150mm的试验样板插入固定好的仪器中，然后通过转动上部手柄来使试板贴紧锥形轴表面进行弯曲。在充足的光照条件下，使用10倍放大镜或肉眼观察涂层是否出现开裂或剥离，然后测量从轴的细端到最后可见开裂处的距离，以毫米表示试板上的开裂范围长度。

（四）GB/T30791-2014《色漆和清漆T弯试验》

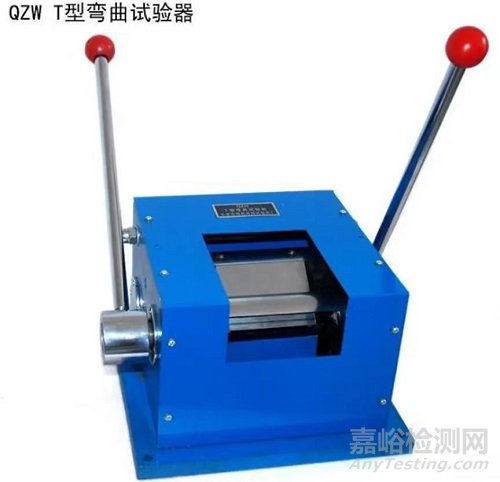

T弯法：绕彩涂钢板自身的边缘180°弯曲

1.把试样的一端插入弯曲试验机中约10mm，压紧试样，转动手柄将试样弯曲到锐角，然后取出试样插入台钳，将试样的弯曲部分压紧，即为“0T”弯曲。

2.用肉眼检查涂层上是否出现开裂。离边缘5mm内的涂层损伤不予考虑。

3.沿着弯曲面贴上透明胶带，边并除气泡边将胶带粘贴平整，然后在0.5~1s内沿弯曲面以60°方向迅速地用力撕下胶带，检查胶带上是否留有脱落的涂层。

4.试样绕“0T”弯曲部分继续作180°弯曲，折叠中央有一个试样厚度则为“1T”弯曲。同样用肉眼和胶带检查涂层是否有开裂或脱落。离边缘5mm内的涂层损伤不予考虑。

5.重复4，进行2T、3T...弯曲，直到涂层未出现开裂或脱落为止。试样经弯曲后，重迭部分不应有明显的空隙存在。
