1、电感本质

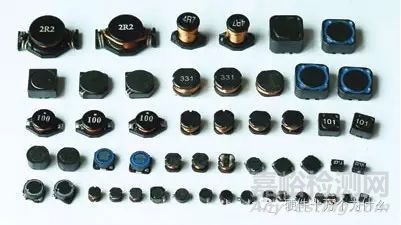

我们通常所说的电感指的是电感器件，它是用绝缘导线(例如漆包线,沙包线等)绕制而成的电磁感应元件。



在电路中，当电流流过导体时，会产生电磁场，电磁场的大小除以电流的大小就是电感。



电感是衡量线圈产生电磁感应能力的物理量。给一个线圈通入电流，线圈周围就会产生磁场，线圈就有磁通量通过。通入线圈的电源越大，磁场就越强，通过线圈的磁通量就越大。实验证明，通过线圈的磁通量和通入的电流是成正比的，它们的比值叫做自感系数，也叫做电感。



2、电感分类



按电感形式 分类：固定电感、可变电感。



按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。



按工作性质 分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。



按绕线结构 分类：单层线圈、多层线圈、蜂房式线圈。



按工作频率 分类：高频线圈、低频线圈。



按结构特点 分类：磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。



空心电感,磁芯电感和铜芯电感一般为中频或高频电感而铁心电感多数为低频电感



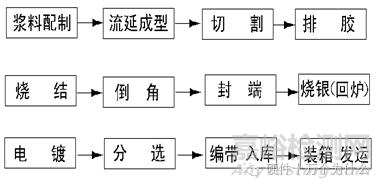

3、电感的材质及工艺

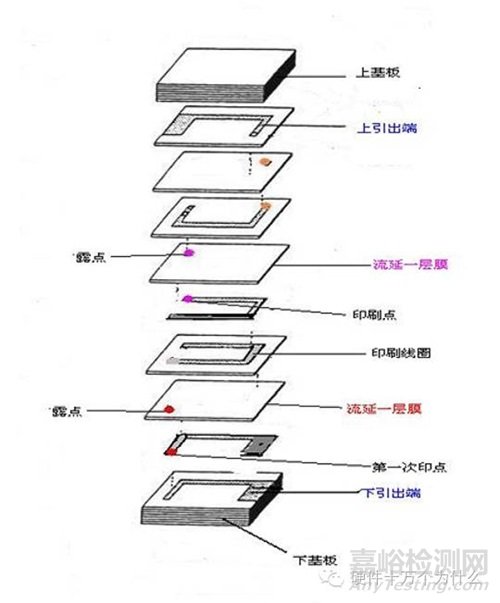

电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心等组成。

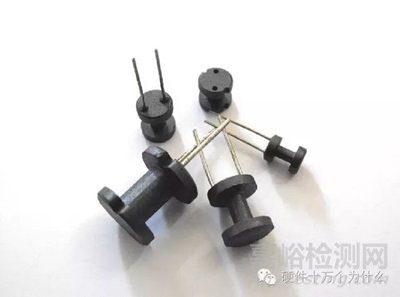

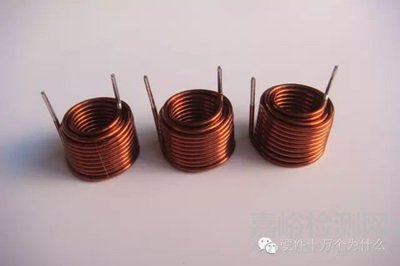

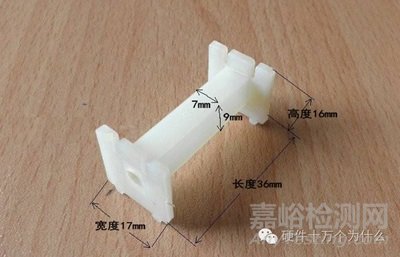

1）骨架：泛指绕制线圈的支架。通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。小型电感器一般不使用骨架，而是直接将漆包线绕在磁心上。空心电感器不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再  脱去模具，并将线圈各圈之间拉开一定距离。

2）绕组：指具有规定功能的一组线圈，有单层和多层之分。单层有密绕和间绕两种形式；多层有分层平绕、乱绕、蜂  房式绕法等多种。

3）磁心：一般采用镍锌铁氧体或锰锌铁氧体等材料，它有“工”字形、柱形、帽形、“E”形、罐形等多种形状。

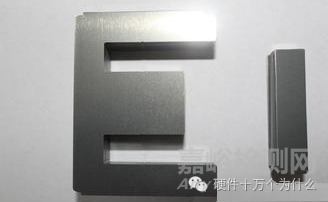

铁心：主要有硅钢片、坡莫合金等，其外形多为“E”型。

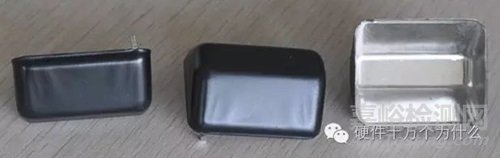

4）屏蔽罩：用于为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作。采用屏蔽罩的电感器，会增加线圈的损耗，使Q值降低。

5）封装材料：有些电感器（如色码电感器、色环电感器等）绕制好后，用封装材料将线圈和磁心等密封起来。封装材料采用塑料或环氧树脂等。







1.4 电感主要参数



1）电感量：也称自感系数，是表示电感器产生自感应能力的一个物理量。

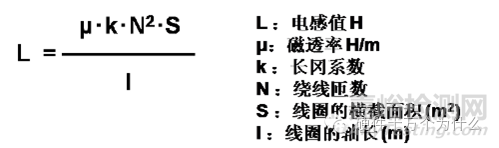

电感量的大小，主要取决于线圈的圈数、绕制方式、有无磁心及磁心的材料等等。通常，线圈圈数越多、绕制的线圈越密集，电感量就越大。有磁心的线圈比无磁心的线圈电感量大；磁心导磁率越大的线圈，电感量也越大。

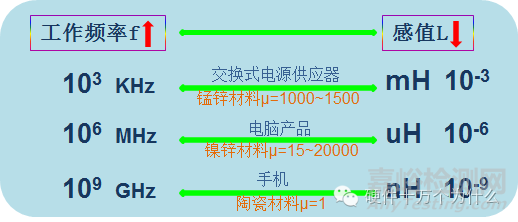

应用的工作频率越高电感的尺寸可以越小





同样的阻抗值，频率越高，感值越小



感值小，圈数可减小，电感的尺寸就可以做小



感值小，材质的导磁率亦不用太高



（材质的导磁率越高，越不适合在高频工作）





2）允许偏差：指电感上标称的电感量与实际电感的允许误差值。一般用于振荡或滤波等电路中的电感要求精度较高， 允许偏差为±0.2%~±0.5%；而用于耦合、高频阻流等线圈的精度要求不高；允许偏差为±10%~15%。



3）固有频率：电感的等效电路实际上是电感与电容的并联谐振电路，其震荡频率



f0=   即是固有频率。



也定义为感抗和容抗相等时对应的自谐振频率。使用电感线圈时，为保障线圈的电感量稳定，应使线 圈的工作频率远低于固有频率。



4）分布电容：指线圈的匝与匝之间、线圈与磁心之间存在的电容。电感的分布电容越小，其稳定性越好。



减小分布电容的方法：



1)如果磁性是导体，用介电常数低的材料



2)起始端与终止端远离（夹角>40°）



3)尽量单层绕制，并增加匝间距离



4)多层绕制时，采用渐进方式绕，避免来回绕制



5）直流电阻Rdc：指直流状态下测量器件的电阻值为直流电阻，表征器件内部线圈的质量状况。



6）阻抗Z：表征的是给定频率下元件对流经其本身的交流电流的总抵抗能力。



7）品质因数：也称Q值，是衡量电感质量的主要参数。它是指电感器在某一频率的交流电压下工作时，所呈现的感抗与其等效损耗电阻之比。



电感器的Q值越高，其损耗越小，效率越高。在实际当中，Q不仅只与线圈的 直流电阻有关，还包括线圈骨架的介质损耗，铁芯和屏蔽的损耗以及在高频条件下工作时的趋肤效应等因素有关，提高线圈的Q值，并不是一件很容易的事情。



实际电感的应用选择必须同时兼顾较小的电感量波动与较高的Q值。

8）额定电流Ir：指电感正常工作时允许通过的最大电流。若工作电流超过额定电流，则电感器就会因发热而使性能参数发生改变，甚至还会因过流而烧毁。



9）额定电压：电感两端电压也是有要求的，这个参数容易被忽略。



电感失效分析



电感的失效机理和失效模式主要包括以下几种：



失效机理

过载失效：



当电感承受的电流超过其额定值时，可能导致绕组发热或绝缘损坏，从而引发失效。



温度影响：



高温环境会导致电感材料退化，绝缘层老化，进而影响电感性能。



频率影响：



在高频应用中，电感可能受到电磁干扰或涡流损耗，导致性能下降。



湿气影响：



潮湿环境可能导致电感内部短路或腐蚀，影响其性能和可靠性。

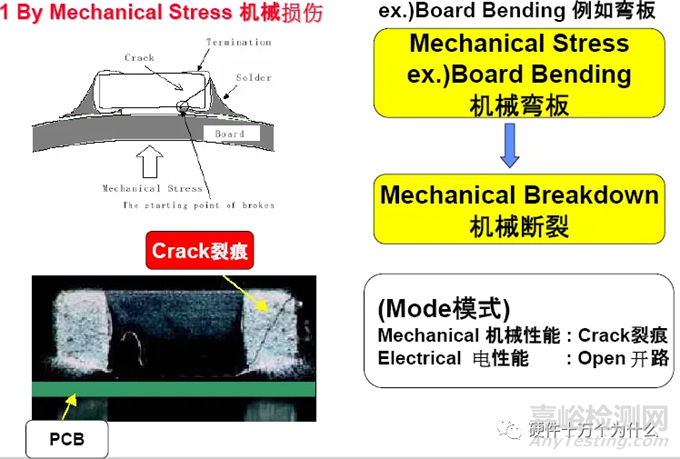

机械应力：



在焊接或装配过程中，机械应力可能损坏电感的结构或连接点，导致失效。

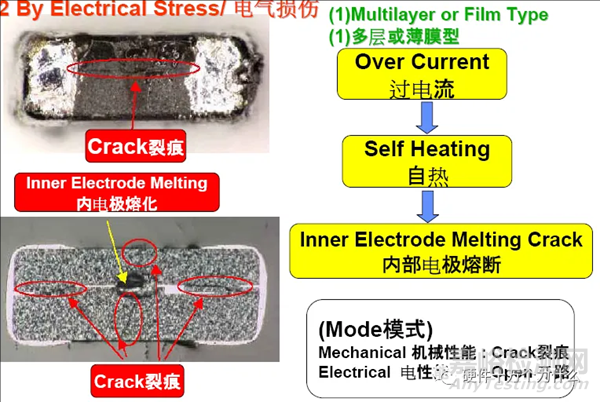

超过电感额定电压损毁

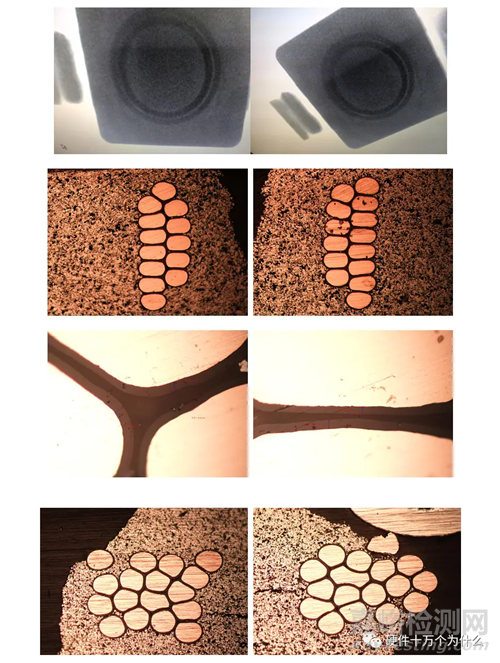

漆包线损伤



漆包线损伤机理



机械损伤：



在绕制或安装过程中，漆包线可能因碰撞或拉扯而损坏。



热损伤：



过高的焊接温度或长期高温环境会导致漆包线绝缘层老化或熔化，进而引发短路。



化学腐蚀：



漆包线暴露在潮湿或腐蚀性环境中，可能导致绝缘层退化，增加短路风险。



电弧损伤：



瞬时高电压可能在漆包线之间产生电弧，损伤绝缘层。

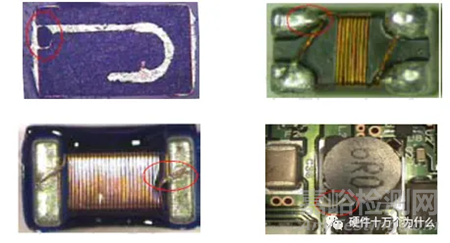

线圈与焊盘连接处损伤

损伤机理



焊接不良：



焊接时温度过高或过低，导致焊接连接不牢固，形成虚焊或假焊。



机械应力：



在装配或使用过程中，机械振动或拉力可能对连接处施加压力，导致断裂或松动。



热循环影响：



频繁的热循环会导致材料疲劳，影响连接处的可靠性。



腐蚀：



湿气、化学物质或电解反应可能导致焊点氧化，影响导电性。



失效模式



短路失效：



电感内部绕组短路可能导致电流异常增加，影响整个电路的工作。



开路失效：



绕组断裂或连接失效可能导致电感开路，失去其储能能力。



性能衰减：



随着时间的推移，电感的感值可能逐渐降低，影响电路的稳定性。



温升过高：



由于过载或环境因素，电感发热可能导致绝缘材料损坏，进而引发失效。



磁饱和：



在高电流条件下，电感可能进入磁饱和状态，导致无法正常储能和释放能量。



关于电感的焊接问题：



1、耐焊性



低频片感经回流焊后感量上升   <  20％



由于回流焊的温度超过了低频片感材料的居里温度，出现退磁现象。片感退磁后，片感材料的磁导率恢复到最大值，感量上升。一般要求的控制范围是片感耐焊接热后，感量上升幅度小于20%。



耐焊性可能造成的问题是有时小批量手工焊时，电路性能全部合格（此时片感未整体加热，感量上升小）。但大批量贴片时，发现有部分电路性能下降。这可能是由于过回流焊后，片感感量会上升，影响了线路的性能。在对片感感量精度要求较严格的地方（如信号接收发射电路），应加大对片感耐焊性的关注。



检测方法：先测量片感在常温时的感量值，再将片感浸入熔化的焊锡罐里10秒钟左右，取出。待片感彻底冷却后，测量片感新的感量值。感量增大的百分比既为该片感的耐焊性大小



2、可焊性不良



电镀简介



当达到回流焊的温度时，金属银（Ag）会跟金属锡（Sn）反应形成共熔物，因此不能在片感的银端头上直接镀锡。而是在银端头上先镀镍（2ｕm 左右） ，形成隔绝层，然后再镀锡（4－8ｕm ）。



可焊性检测



将待检测的片感的端头用酒精清洗干净，将片感在熔化的焊锡罐中浸入4秒钟左右，取出。如果片感端头的焊锡覆盖率达到90％以上，则可焊性合格。



可焊性不良



1）端头氧化：当片感受高温、潮湿、化学品、氧化性气体（SO2、NO2等）的影响， 或保存时间过长，造成片感端头上的金属Sn氧化成SnO2，片感端头变暗。由于SnO2不和Sn、 Ag、Cu等生成共熔物，导致片感可焊性下降。片感产品保质期：半年。如果片感端头被污染，比如油性物质，溶剂等，也会造成可焊性下降



2）镀镍层太薄，吃银：如果镀镍时，镍层太薄不能起隔离作用。回流焊时，片感端头上的Sn和自身的Ag首先反应，而影响了片感端头上的Sn和焊盘上的焊膏共熔，造成吃银现象，片感的可焊性下降。



判断方法：将片感浸入熔化的焊锡罐中几秒钟，取出。如发现端头出现坑洼情况，甚至出现瓷体外露，则可判断是出现吃银现象的。



3、焊接不良



内应力



如果片感在制作过程中产生了较大的内部应力，且未采取措施消除应力，在回流焊过程中，贴好的片感会因为内应力的影响产生立片，俗称立碑效应。





判断片感是否存在较大的内应力，可采取一个较简便的方法：



取几百只的片感，放入一般的烤箱或低温炉中，升温至230℃左右，保温，观察炉内情况。如听见噼噼叭叭的响声，甚至有片子跳起来的声音，说明产品有较大的内应力。



元件变形



如果片感产品有弯曲变形，焊接时会有放大效应。



焊接不良、虚焊

焊接正常

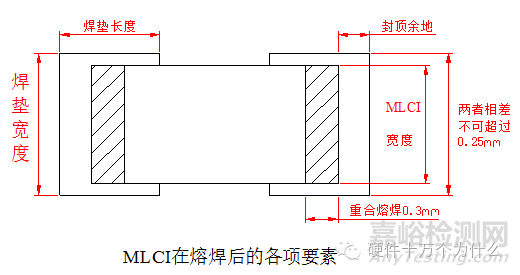

焊盘设计不当



a.焊盘两端应对称设计，避免大小不一，否则两端的熔融时间和润湿力会不同



b.焊合的长度在0.3mm以上（即片感的金属端头和焊盘的重合长度）



c.焊盘余地的长度尽量小，一般不超过0.5mm。



d.焊盘的本身宽度不宜太宽，其合理宽度和MLCI宽度相比，不宜超过0.25mm



贴片不良

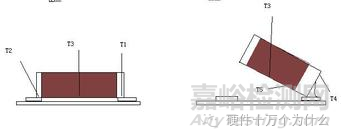

当贴片时，由于焊垫的不平或焊膏的滑动，造成片感偏移了θ角。由于焊垫熔融时产生的润湿力，可能形成以上三种情况，其中自行归正为主，但有时会出现拉的更斜，或者单点拉正的情况，片感被拉到一个焊盘上，甚至被拉起来，斜立或直立（立碑现象）。目前带θ角偏移视觉检测的贴片机可减少此类失效的发生







焊接温度



回流焊机的焊接温度曲线须根据焊料的要求设定，应该尽量保证片感两端的焊料同时熔融，以避免两端产生润湿力的时间不同，导致片感在焊接过程中出现移位。如出现焊接不良，可先确认一下，回流焊机温度是否出现异常，或者焊料有所变更。



电感在急冷、急热或局部加热的情况下易破损，因此焊接时应特别注意焊接温度的控制，同时尽可能缩短焊接接触时间

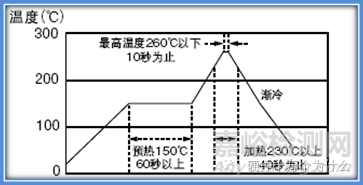

回流焊推荐温度曲线



手工焊推荐温度曲线



焊接开路



回流焊时急冷急热，使片感内部产生应力，导致有极少部分的内部存在开路隐患的片感的缺陷变大，造成片感开路。从线路板上取下片感测试，片感失效。如果出现焊接开路，失效的产品数量一般较少，同批次中失效产品一般小于千分级。
