名称：豆浆机上盖

材料：PC+ABS

颜色：珠光色

浇口方式：三板模针点进胶

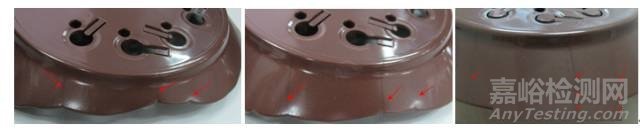

1. 成型工艺方面：本案例制品成型短射实验结果如下：

问题分析：

从短射的状态来看，熔接痕的汇合角即使很大（部分甚至接近180°），还是出现了明显的熔接痕，且熔接痕处发黑，与前述提到的汇合角理论有所不符。原因在于本案例采用材料含有珠光颜料，而珠光颜料在汇合处取向沉淀，出现发黑现象，即使汇合角度再大，也难以改善珠光粉在熔接痕处的沉淀状态。

2.制品模具方面

本案例中通过移动浇口位置，在背面开设截流槽等措施，将熔接痕移至非外观面上。

使用珠光效果材料时，减轻熔痕和熔接痕需注意以下事项：

1.尽量把外形设计得较圆滑，避免尖锐部分和急剧过渡。

2.采用扇形浇口和顺利针阀可有效避免过多的熔接痕。

3.冷料井要足够大，尽量少设置浇口，且短流程。

4.成型过程采用较高的模温和料温。

5.分段注塑时，不同部位熔体流速尽量做到均匀。

6.产品结构设计上，孔尽量设计成圆形，且沿流动方向排布。

7.孔周围设计美工槽，且设计时尽量让熔接痕出现在非外观面上。
