您当前的位置:检测资讯 > 实验管理
嘉峪检测网 2017-11-17 15:10
1、酸洗产品概述
酸洗板是以热轧板为原料,经酸洗后,表面质量和使用要求介于热轧板和冷轧板之间的中间产品。与热轧板相比,酸洗板的优势主要在于:表面质量好、尺寸精度高、表面光洁度的提高、外观效果的增强以及减少用户分散酸洗造成的环境污染。另外酸洗产品跟热轧产品相比较,由于表面氧化铁皮已经去除,因而焊接较容易,也利于涂油、上漆等表面处理。
一般热轧产品的表面质量等级是FA,酸洗产品是FB,冷轧产品是FB/FC/FD。酸洗产品可以代替冷轧产品做一些结构件,也就是以热代冷。
2、酸洗板常见缺陷
酸洗板在其生产过程中常见的缺陷主要有:氧化铁皮压入、氧斑(表面山水画)、腰折(横折印)、擦划伤、黄斑、欠酸洗、过酸洗等。
(注:缺陷是和标准或协议要求挂钩的,不符合的才叫缺陷,这里为了方便表达,用缺陷来代之某一类形貌。)
2.1 氧化铁皮压入
氧化铁皮压入是热轧轧制过程中形成的一种表面缺陷。经酸洗后,往往呈黑色点状、长条状压入,表面粗糙,一般有手感,且零星或密集出现。
氧化铁皮产生的原因,与多方面因素有关,主要的有以下几个方面:加热炉加热、除鳞过程、轧制工艺、轧辊材质及状态、辊道状态及轧制计划等。
控制措施:优化加热工艺,增加除鳞道次,定期检查维护辊道及轧辊,使轧制线保持良好的状态。
2.2 氧斑(表面山水画缺陷)

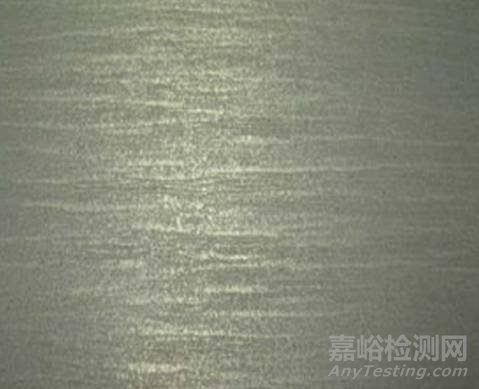

氧斑缺陷是指热卷表面氧化铁皮洗掉后,留下的点状、线状或凹坑状形貌,目视呈无规律色差斑迹,由于形状类似山水画,所以也叫山水画缺陷。目视像高低起伏的山峰状深色图案,在带钢板面呈现整体或者局部分布。其本质上是氧化铁皮斑迹,氧化铁皮斑迹是浮在表面的一层东西,没有手感,可能颜色会深一点、浅一点。深色部位相对粗糙,电泳后对外观有一定影响,但是不影响使用性能。
氧斑(山水画缺陷)产生原因:该缺陷本质是热轧带钢表面的氧化铁皮未被除净,经随后的轧制被压入基体,在酸洗后凸显出来。
氧斑的控制措施:降低加热炉出钢温度,增加粗轧除鳞道次,同时优化精轧冷却水工艺。
2.3 腰折

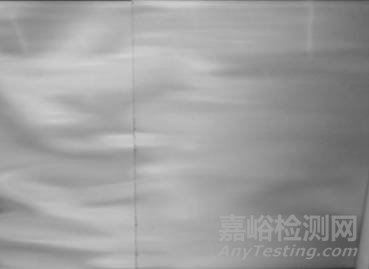

腰折是与轧制方向垂直的横向折皱、弯折或者流变区。开卷时用肉眼就可以鉴别,严重的用手触摸有手感。
腰折产生的原因:低碳铝镇静钢存在固有的屈服平台,钢卷开卷时在弯曲应力作用下,发生屈服变形效应,使原本均匀的弯曲变成不均匀的弯曲,从而出现腰折形貌。
2.4 黄斑

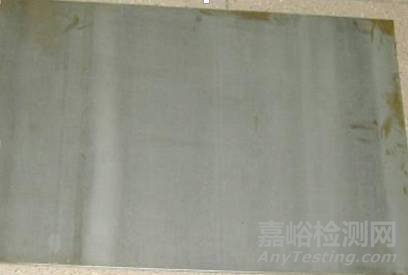

带钢局部或整板面出现黄色斑迹,涂油后无法覆盖,影响产品质量外观。
黄斑产生的原因:刚出酸洗槽的带钢表面活性较高,漂洗水未能起到正常冲洗带钢的作用,带钢表面氧化发黄;漂洗槽喷射梁及喷嘴堵塞,角度不对等。
黄斑的控制措施有:定期检查喷射梁及喷嘴的状态,并定期清洗喷嘴;保证漂洗水的压力等。
2.5 擦划伤
表面有一定深度擦伤,形状不规则,影响产品表面质量。
擦划伤产生的原因:活套张力不合适;尼龙衬板磨损;来料板形差;热卷内圈松卷等。
擦划伤的控制措施:1)适当增加活套的张力;2)定期检查衬板的表面状态,及时更换表面状态异常的衬板3)对来料板形不良和内圈松卷的钢卷进行返修处理。
2.6 欠酸洗
所谓欠酸洗,带钢表面有局部氧化铁皮去除不干净、不充分,板面呈灰黑色,鱼鳞或横向水波纹状斑迹。
欠酸洗产生原因:这跟酸液的工艺有关系,跟钢板的表面的情况也有关系。生产工艺方面主要有酸液浓度不足、温度不高、带钢运行速度太快、带钢浸不到酸液里面等因素,热卷氧化铁皮厚度不均匀,还有钢卷有浪形情况。一般情况下,欠酸洗的位置往往在带钢的头尾和边部易发生。
欠酸洗的控制措施:调整酸洗工艺,优化热轧工艺,控制带钢板形,建立合理的工艺制度。
2.7 过酸洗
过酸洗就是酸洗过头了,带钢板面往往发暗黑色或棕黑色,呈现块状、片状黑斑或黄斑,板面一般粗糙。
过酸洗产生原因:与欠酸洗相反,如果酸液浓度比较高、温度比较高、走带速度比较慢的情况下,就容易产生过酸洗。过酸洗的部位应该较易在带钢的中部和宽度出现。
过酸洗的控制措施:调整优化酸洗工艺,建立合适的工艺制度,开展质量培训提升质量管理水平。
3、酸洗板主要用途
1)在汽车行业主要用途有汽车底盘系统,包括大梁、副梁等。车轮,包括轮辋、轮辐射等。驾驶室内板。车厢板,主要是各种卡车的车厢底板。其它冲压件,包括防撞保险杠、刹车间闸套等一些汽车内部小零件。
2)机械行业(不含汽车)主要包括纺织机械、矿山机械、风机以及一些通用机械。
3)轻工家电,主要用于制造压缩机的壳体、支架,热水器内胆等。化工油桶。
4)其他自行车零件、各种焊管、电气柜、高速公路护栏、超市货架、仓库货架、栅栏、铁梯以及各种形状的冲压件。
4、酸洗板带质量管理的认识
与热轧板带相比,酸洗板带仅仅是多了一道酸洗工序,普遍认为生产质量合格的酸洗板带应该比较容易。然而,实践表明,要保证酸洗产品的质量,不仅使酸洗线处于良好的状态,还要使前工序(炼钢和热轧工序)的生产运行状态保持稳定,从而使热轧来料的质量得到保证。因此,必须坚持一贯制的质量管理方法,保证各工序的质量处于正常状态,才能使最终产品的质量得到保证。
来源:嘉峪检测网
