对于造纸用碳酸钙来说，磨耗率是一项重要指标。磨耗率过高且长期使用，势必造成纸机以及涂布设备的快速磨损，尤其对于流浆箱、网部、压榨部各相关部件产生明显的损伤。因此，造纸使用的填料级碳酸钙的磨耗率一般要求≤22g/m²。

今天，就《GB/T 19281-2014 碳酸钙分析方法》与大家分享一下碳酸钙磨耗率的测定方法。

碳酸钙磨耗率的测定

▼

1、试剂

丙酮。

2、仪器

磨耗测试仪：配有测试网、金属垫片和PVC软管。

电热恒温干燥箱：温度能控制在105℃±2℃。

超声波水浴。

铝盘。

3、测试铜网的预处理

警告：测试过程使用丙酮时，应在通风橱内操作，并远离明火。

将测试铜网用水清洗后，再用丙酮清洗。然后将测试铜网浸入盛有丙酮的烧杯中，置于超声波水浴中，清洗约60s±5s。用金属镊子小心取出测试铜网，放入铝盘中，待测试铜网上的丙酮基本挥发后，将盛有测试铜网的铝盘置于电热恒温干燥箱中，在105℃±2℃下干燥15min。取出后放入干燥器中冷却，称量测试铜网，精确到0.0001g。

4、测试浆料的制备

（1）固体样品

称取100g±1g预先在105℃±2℃下干燥2h的样品，置于预先盛有300mL水的1000mL烧杯中。用搅拌器以大约1000r/min的转速搅拌约5min（或用超声波水浴分散2min）后全部转移至1000mL容量瓶中，用水稀释至刻度，摇匀。

（2）浆（膏）状样品

称取固含量100g±1g的浆（膏）状样品，置于1000mL烧杯中，加水至约300mL，用搅拌器以大约1000r/min的转速搅拌约5min（或用超声波水浴分散2min）后全部转移至1000mL容量瓶中，用水稀释至刻度，摇匀。

5、分析步骤

将测试仪的金属垫片（每做25次实验后应更换一个）放入测试容器底部，微凸一面朝上。用金属镊子把预处理好的测试铜网小心放在金属垫片上，确保测试网磨耗面朝上，压上圆形金属环，同时把装置固定在测试容器上。在测试容器中加入测试浆料。把磨耗测试转子安放在磨耗测试仪主动轴顶端，确保PVC软管正对测试网。

提升磨耗测试仪主动轴，把测试容器放置在其固定位置后，放低主动轴，确保主动轴嵌入。将测试周期设置在174000个磨耗来回（一个测试周期大约2h），启动磨耗测试仪开始测试。测试完成后，卸下测试容器，用金属镊子小心取出测试铜网，并用水彻底清洗，再用丙酮洗净。然后将测试铜网浸入盛有丙酮溶液的烧杯中，置于超声波水浴中，清洗约60s±5s。

用金属镊子小心取出测试铜网，放入铝盘中，待测试铜网上的丙酮基本挥发后，将盛有测试铜网的铝盘置于电热恒温干燥箱中，在105℃±2℃下干燥15min。取出后放入干燥器中冷却，称量测试铜网，精确到0.0001g。

6、结果计算

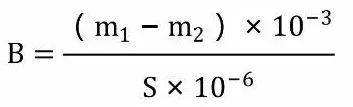

磨耗率以测试一组174000个磨耗来回的单位面积的测试铜网失去的质量（B）计，数值以g/m²表示，按下计算：

式中：

m_l：测试前测试铜网的质量，单位为毫克（mg）；

m₂：测试后测试铜网的质量，单位为毫克（mg）；

S：磨耗面积（S=305），单位为平方毫米（mm²）。

取平行测定结果的算术平均值为测定结果，结果的绝对差值符合产品标准规定。
