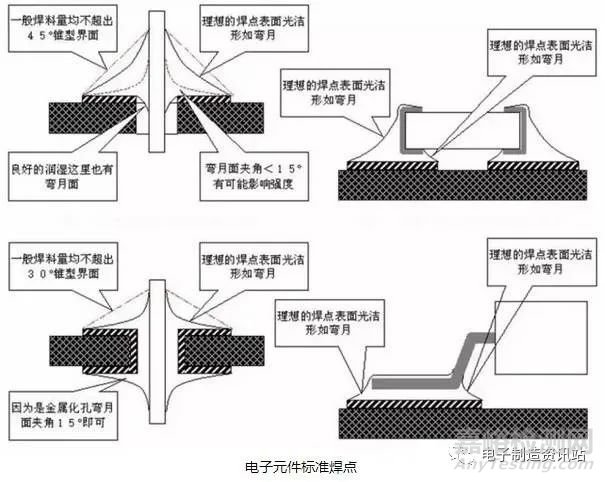

标准焊点的要求：



①可靠的电气连接



②足够的机械强度



③光洁整齐的外观





1、不良术语



      短路：不在同一条线路的两个或以上的点相连并处于导通状态。



      起皮：线路铜箔因过分受热或外力作用而脱离线路底板。



      少锡：焊盘不完全，或焊点不呈波峰状饱满。



      假焊：焊锡表面看是波峰状饱满，显光泽，但实质上并未与线路铜箔相熔化或未完全熔化在线路铜箔上。



      脱焊：元件脚脱离焊点。



      虚焊：焊锡在引线部与元件脱离。



      角焊：因过分加热使助焊剂丢失多引起焊锡拉尖现象。



      拉尖：因助焊剂丢失而使焊点不圆滑，显得无光泽。



      元件脚长：元件脚露出板底的长度超过1.5-2.0mm。



      盲点：元件脚未插出板面。



2、焊接不良现象与结果分析



（1）不良现象：焊后pcb板面残留物太多，板子脏



      结果分析：



      ①焊接前未预热或预热温度过低，锡炉温度不够；



      ②走板速度太快；



      ③锡液中加了防氧化剂和防氧化油；



      ④助焊剂涂布太多；



      ⑤组件脚和孔板不成比例（孔太大），使助焊剂堆积；



      ⑥在焊剂使用过程中，较长时间未添加稀释剂。



（2）不良现象：容易着火



      结果分析：



      ①波峰炉本身没有风刀，造成助焊剂堆积，加热时滴到加热管上；



      ②风刀的角度不对（助焊剂分布不均匀）；



      ③PCB上胶太多，胶被引燃；



      ④走板速度太快（助焊剂未完全挥发，滴落到加热管）或太慢（板面太热）；



      ⑤工艺问题（pcb板材，或者pcb离加热管太近）。



（3）不良现象：腐蚀（元件发绿，焊点发黑）



      结果分析：



      ①预热不充分造成焊剂残留物多，有害物残留太多；



      ②使用需要清洗的助焊剂，但焊接完成后没有清洗。



（4）不良现象：连电、漏电（绝缘性不好）



      结果分析：



      ①pcb设计不合理



      ②pcb阻焊膜质量不好，容易导电



（5）不良现象：虚焊、连焊、漏焊



      结果分析：



      ①焊剂涂布的量太少或不均匀；



      ②部分焊盘或焊脚氧化严重；



      ③pcb布线不合理；



      ④发泡管堵塞，发泡不均匀，造成助焊剂涂布不均匀；



      ⑤手浸锡时操作方法不当；



      ⑥链条倾角不合理；



      ⑦波峰不平。



（6）不良现象：焊点太亮或焊点不亮



      结果分析：



      ①可通过选择光亮型或消光型的助焊剂来解决此问题；



      ②所用焊锡不好。



（7）不良现象：烟大、味大



      结果分析：



      ①助焊剂本身的问题：使用普通树脂则烟气较大；活化剂烟雾大，有刺激性气味；



      ②排风系统不完善。



（8）不良现象：飞溅、锡珠



      结果分析：



      ①工艺上：预热温度低（焊剂溶剂未完全挥发）；走板速度快，未达到预热效果；链条倾角不好，锡液与pcb间有气泡，气泡爆裂后产生锡珠；手浸锡时操作不当；工作环境潮湿；



      ②pcb的问题：板面潮湿，有水分产生；pcb跑气的孔设计不合理，造成pcb与锡液之间窝气；pcb设计不合理，零件脚太密集造成窝气。



（9）不良现象：上锡不好、焊点不饱满



      结果分析：



      ①使用的是双波峰工艺，一次过锡时助焊剂的有效成分已完全挥发；



      ②走板速度太慢，预热温度过高；



      ③助焊剂涂布不均匀；



      ④焊盘和元器件脚氧化严重，造成吃锡不良；



      ⑤助焊剂涂布太少，未能使焊盘及组件引脚完全浸润；



      ⑥pcb设计不合理，影响了部分元器件的上锡。



（10）不良现象：PCB阻焊膜脱落、剥离或起泡



      结果分析：



      ①80%以上的原因是pcb制造过程中出现的问题：清洗不干净、劣质阻焊膜、pcb板和阻焊膜不匹配等；



      ②锡液温度或预热温度过高；



      ③焊接次数过多；



      ④手浸锡操作时，pcb在锡液表面停留时间过长。



      以上就是pcba加工过程中的不良焊接现象和结果分析。
