案例问题

如何区分非金属材料耐燃方面的几个基本概念：

■ 灼热丝试验温度GWT（通俗的说法，新版标准IEC 60695-2-11：2014 称为GWEPT），Ti, Te；

■ 灼热丝起燃温度GWIT；

■ 灼热丝可燃性指数GWFI。

案例分析

GB/T 5169.10-2006 《电工电子产品危险危险试验 第10部分：灼热丝热丝基本试验方法 灼热丝装置和通用试验方法》规定了通用试验程序和试验装置，如图1和图2所示。

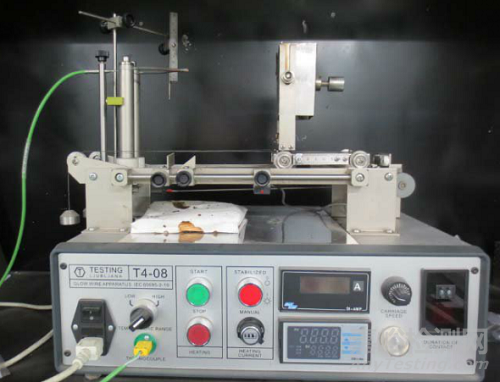

图1 灼热丝试验装置示例

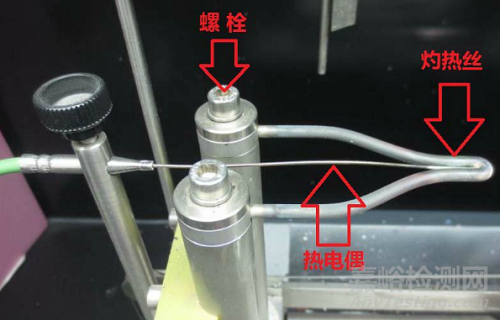

图2 热电偶插入灼热丝测量试验温度

GB/T 5169.11-2006《电工电子产品危险危险试验 第11部分：灼热丝/热丝基本试验方法 成品的灼热丝可燃性试验方法》 规定了着火危险试验中施加于成品的灼热丝可燃性试验方法。

例如：

不能进行成品灼热丝试验和可以进行试验的判断准则：

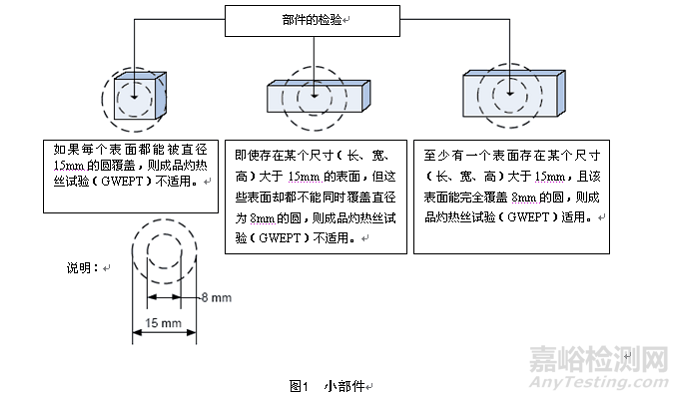

图3  GB/T 5169.11-2006中图1小部件

注：左1和左2两种情况部件太小不适合用灼热丝试验方法，按新版IEC 60335-1：2013 ed5.1/ GB/T 4706.1-20xx（批准阶段）用针焰试验考核。

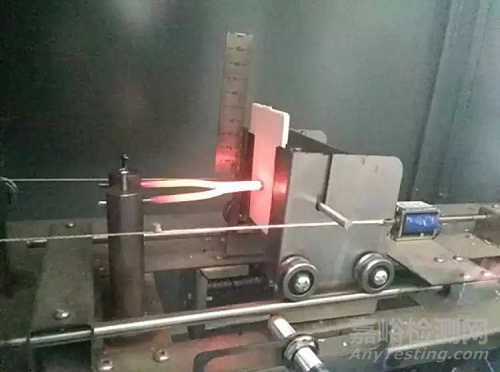

图4 灼热丝试验GWT

灼热丝试验结果评定试样若满足以下条件，则认为在试验温度T℃下通过了灼热丝试验（GWT）

——没有起燃，或

——发生了起燃，同时满足以下所有情况：

● 试样的火焰或灼热在移开灼热丝后的30s内熄灭，即 火焰熄灭时间te ≤ 施加灼热丝期间ta + 30 s, 并且

● 位于试样下方的铺底层未起燃。

Ti time of ignite：从施加开始计时到试验样品起燃的时间。

Te time of extinguish: 从放加开始计时到火焰熄灭的时间。

（Te – Ti）: 试验样品燃烧时间。

GB/T 5169.12-2013《电工电子产品危险危险试验 第12部分：灼热丝/热丝基本试验方法 材料的灼热丝可燃性试验方法》规定了测量材料的灼热丝可燃性指数（GWFI）的试验方法。

3.10 灼热丝可燃性指数GWFI glow-wire flammability index

用本标准化试验方法测得的受试材料在满足以下情况时的最高温度。

a) 不起燃，或如果起燃，在移开灼热丝后30 s内熄灭且未全部烧尽；以及

b) 如果有熔融滴落物，其不会引燃包装绢纸。

GB/T 5169.13-2013《电工电子产品危险危险试验 第13部分：灼热丝/热丝基本试验方法材料的灼热丝起燃性试验方法》

3.10 灼热丝起燃温度GWIT glow-wire ignition temperature

比用标准化试验方法测得的受试材料在满足以下情况时的最高测试温度高25 K（900℃～960℃之间高30 K）的温度：

a) 不起燃，或

b) 如果任何一次火焰的持续和连续燃烧时间不超过5 s，且试验没有被全部烧尽。

3.2 起燃 ignition

持续时间超过5 s的燃烧。

GWIT、GWT和GWFI是有联系又有区别的三个概念，理清楚这些概念才可以更好的理解非金属材料证书上的信息，如图5所示，选择正确的材料用于整机产品。

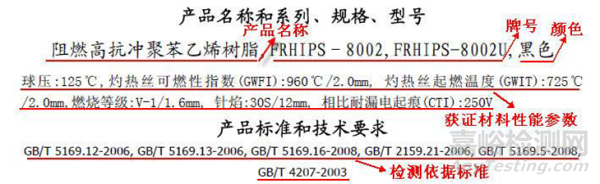

图5 非金属材料证书示例

为方便理解这组概念，笔者将灼热丝试验温度从低到高比喻为跳高比赛中横杆高度从低到高。

刚开始，横杆高度较低，跳高名将都还没有出场，好比灼热丝试验肯定能过，而且完全不起燃。

跳高名将在横杆1.80米高度出场，“三次”轻松越过横杆（普通比赛是一次越过即算成功，此次比赛是一个高度跳三次），如图6所示。

图6 “轻松越过”类比没有起燃

横杆再升高一个区间0.025米，跳高名将身体稍稍碰了一下横杆，如图7所示，好比灼热丝试验第一次出现起燃，此高度（1.80 + 0.025）米好比“灼热丝起燃温度GWITXX℃”。

图7 “第一次碰横杆高度”类比灼热丝起燃温度GWIT

随着横杆高度不断升高，跳高名将越来越吃力，身体碰到了横杆，但横杆最终在“30 s”内停止抖动，没有掉落，算合格，此高度好比“灼热丝试验温度GWTXX℃”。

横杆继续升高最后达到某高度，跳高名将用尽洪荒之力“擦过”横杆，如图8所示，横杆剧烈拌动30 s, 最后即将掉落未掉落，恰好算是合格（处于不合格临界点），此高度好比“灼热丝燃烧指数GWFIXX℃”。

图8 “恰好擦过”类比灼热丝燃烧指数GWFI

以上是为了理解材料试验的基本概念打了不恰当的比方，供参考。
