标准解读前，先要弄清楚以下几个概念，然后再看GB 4706.1中耐燃章节，就很好理解了。
◆ GB/T 5169.11（IEC 60695-2-11）,GWEPT 成品的灼热丝可燃性
判定标准是灼热丝移开样品后，余焰和余灼在30s熄灭，且不引燃铺底层；
◆ GB/T 5169.12（IEC 60695-2-12）,GWFI 材料的灼热丝可燃性
判定标准是灼热丝移开样品后，余焰和余灼在30s熄灭，且不引燃铺底层，样品未烧尽；
◆ GB/T 5169.13（IEC 60695-2-13）,GWIT 材料的灼热丝起燃温度
判定标准是灼热丝施加过程中和移开样品后的30s内，起燃时间不超过5s，且样品未烧尽；
◆ 材料类别：塑料 HB75、HB、HB40、V-2、V-1、V-0、5VB、5VA
泡沫 HBF、HF-2、HF-1
软质材料 VTM-0、VTM-1、VTM-2
以上阻燃要求从左到右逐渐升高，也可以理解为右边类别的阻燃等级优于左边类别的阻燃等级。
这里要注意的重点是：
1、GWEPT(GB/T 5169.11)是针对成品的测试；GWFI（GB/T 5169.12）和GWIT（GB/T 5169.13）是针对材料的测试；
2、GWEPT(GB/T 5169.11)和GWFI（GB/T 5169.12）的判定标准基本一致；
注：GWFI（GB/T 5169.12）多了一项样品未烧尽，因材料的灼热丝标准测试样块尺寸比较大，如果样品烧尽了，余焰+余灼的时间基本超过30s。
3、GWIT（GB/T 5169.13）虽然判定标准是上面的要求，但最终的结果温度是满足判定标准的最高温度+25℃（或者30℃）才是GWIT的值，注意，GWIT叫起燃温度，而不是不起燃温度！例如，灼热丝750℃时不起燃，775℃时起燃，GWIT的结果是775，而不是750哦，就是因为定义的差异，标准里才出现了部件满足GB/T5169.11中750℃起燃小于2s的要求，而材料需要满足GWIT 775要求的差异；这里是比较难理解的地方。
4、选择材料阻燃类别时，一定要考虑厚度，因为测试厚度会直接影响阻燃类别；当用材料的灼热丝结果（GWFI和GWIT）代替产品的灼热丝结果时，也是同样需要注意材料的测试厚度。这也是标准中提及GB/T5169.12、GB/T5169.13和材料阻燃类别时，会增加“试样不厚度相关部件”的说明。
弄清楚上面的定义后，再看GB 4706.1：
1、章节30.2.1 非金属部件需要通过GB/T5169.11（GWEPT）的550℃的灼热丝测试，如果材料类别满足HB40以上（HB40、V-2、V-1、V-0、5VB、5VA这些类别）则该部件不用进行550℃的灼热丝测试。
2、章节30.2.2 有人看照器具，支撑载流的绝缘部件及周围3mm范围内的材料，载流＞0.5A时，部件需要满足GB/T 5169.11（GWEPT） 750℃；载流≤0.5A时，部件需要满足GB/T 5169.11（GWEPT） 650℃；

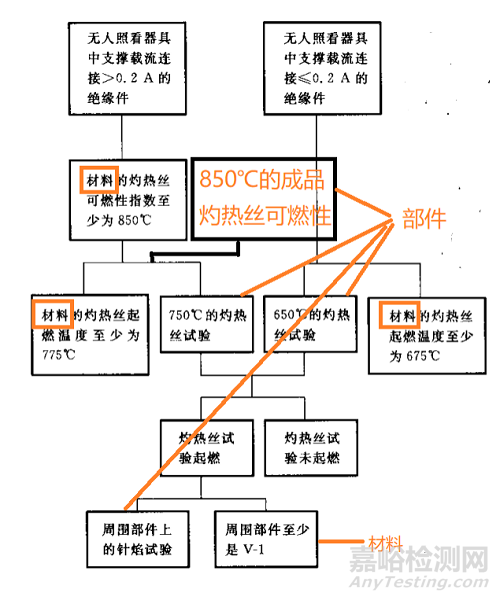

3、章节30.2.3
30.2.3.1 无人看照器具，载流＞0.2A的支撑绝缘部件，以及连接处3mm范围内的材料，需要通过850℃的灼热丝测试，这里的灼热丝测试可以是GB/T 5169.11的GWEPT，也可以是GB/T5169.12的GWFI，前面分析过这两测试的判定要求基本一致，只是一个针对成品，一个针对材料。
30.2.3.2 支撑载流的绝缘部件及周围3mm范围内的材料，载流＞0.2A时，部件需要满足GB/T 5169.11（GWEPT） 750℃，起燃时间≤2s的要求；材料需要满足GB/T 5169.13（GWIT）775℃的要求；载流≤0.2A时，部件需要满足GB/T 5169.11（GWEPT） 650℃，起燃时间≤2s的要求；材料需要满足GB/T 5169.13（GWIT）675℃的要求。
如果部件或者材料不能满足上述要求，则周围的部件（上方50mm高，20mm直径）需要经受针焰测试，或者材料满足V-1等级以上的要求。
注：用挡板屏蔽的部件不用进行针焰测试。
4、章节30.2.4
印制线路板，按照附录E进行针焰测试，注意判定要求修改为：火焰离开后，燃烧时间不应超过15s，不是GB/T5169.5里要求的“燃烧时间不超过30s”；
这里多说一点，有用户问到，根据GB 4706.1-2005 附录E，实验结果的评定规定，是否还需要考虑滴落物引燃铺底层的情况？需要看回IEC 60335-1中的描述，试验结果的评定是增加（addition）了判定要求，而不是代替，所以针焰的判定是需要考虑铺底层被引燃的情况。
看完上面的内容，大家应该又产生一些疑问：为什么有的时候引用GB/T169.11(GWEPT),有时又用GB/T169.12(GWFI),还有的地方两个都同时引用？当样品属于小部件时，还需要进行灼热丝测试吗？这些都在IEC 60335-1:2010版中将本部分做了比较完整的补充，感兴趣的朋友可以翻看标准。
