一、漆膜打磨性的定义

打磨 (sanding)，按GB/T 5206-2015 / ISO 4618:2014《色漆和清漆 术语和定义》中2.222描述为：使底材变平整和/或变粗糙的打磨过程。

漆膜打磨性是指在涂装工程中，通过使用砂纸或浮石等研磨材料对漆膜或腻子层进行研磨，以获得平滑无光的表面的难易程度。这一性能指标对于涂装工程至关重要，特别是在底漆和腻子的应用中。一个良好的漆膜打磨性能可以确保漆膜表面的光滑和一致性，从而提高漆膜的美观度和附着力。

用于漆膜打磨的砂纸

二、漆膜打磨方法与相关标准

1. 手工法

手工法是一种常见的漆膜打磨方法，它通常使用水砂纸，并可以是干磨或沾水湿磨。在手工法中，操作人员需要均匀地摩擦漆膜表面，确保漆膜不会出现过硬或过软的现象。此外，还要避免发热、粘砂纸或引起漆膜局部破坏的现象。手工法的优势在于它的灵活性和适用性，可以用于各种涂装表面的打磨，但也需要熟练的操作技巧。

2. 仪器法

仪器法是一种更精准的漆膜打磨性测定方法，它根据GB/T 1770-2008《漆膜、腻子膜打磨性测定法》的规定进行操作。在仪器法中，样板被固定在吸盘上，并在仪器的磨头上装有规定型号的水砂纸或砂布。根据漆膜的不同需要，可以添加砝码置于打磨头上，以调整打磨的压力。然后，通过读数器进行计数，选择摩擦速度和预摩擦的次数。达到预定次数后，取下试板在散射日光下目视观察，以三块样板中两块现象相似的样板评定结果。仪器法的优势在于它的精确性和可重复性，适用于对漆膜打磨性能有更高要求的应用。

三、漆膜打磨性的测定方式

漆膜打磨性的测定方式可以根据具体需要来选择，通常可以根据打磨后样板漆膜表面的现象、失重情况或砂纸上黏附磨出物的程度来评定。以下是一些常见的测定方式：

目视观察法：通过目视观察漆膜打磨后的表面，评定其是否平滑，是否有未研细的颜料颗粒或其他杂质。这种方法简单易行，但可能不够准确。

失重法：通过比较打磨前后漆膜的失重情况，来评定打磨的难易程度。失重越小，漆膜打磨性越好。

砂纸上黏附物法：评定打磨后砂纸上黏附的磨出物的程度，这也可以反映漆膜打磨性能的好坏。黏附物越少，漆膜打磨性越好。

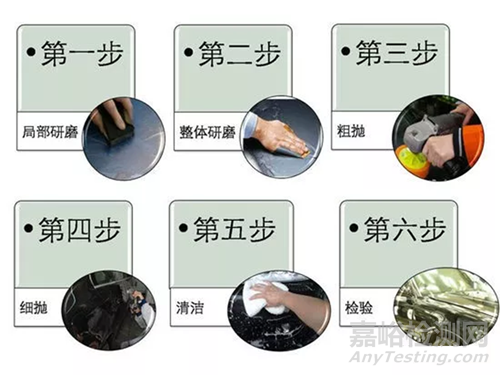

漆膜打磨步骤示意图

四、漆膜打磨缺陷及预防

漆膜打磨并干燥后仍能清楚地见到砂纸打磨纹、且影响漆膜外观（光泽、平滑度、丰满度和鲜映性）的现象。由于打磨缺陷，使面漆漆膜盖不住而造成漆膜缺陷，施涂面漆后打磨纹膨胀变粗更显破坏漆膜的缺陷称为刮痕显现。

1. 打磨不足

由于打磨不有效，未能消除漆膜的缺陷，残留底漆膜表面状态的涂面。

2. 打磨划伤

打磨作业时因磨料、工具及操作不良，造成漆膜伤痕。

3. 打磨坑

由于打磨操作不当，局部打磨出凹洼。

以上都是由于打磨不有效，不规则或打磨划伤、砂纸纹，上层面漆盖不住而造成的漆膜缺陷。统称为打磨缺陷。

4. 预防

1) 应按工艺要求选用打磨砂纸；在新砂纸使用前，应互相对磨一下，以消除粗砂粒掉砂。

2) 面漆膜厚不足时常会显现“刮痕”。喷涂面漆前的漆膜不宜过厚，应充分干透；涂层干透和冷却至室温后再打磨。

3) 对于高装饰性的场合，以湿打磨取代干打磨。

4) 提高涂装前被涂物表面质量或刮腻子填平；对刮腻子的部位充分打磨；在刮腻子部位涂封底漆；选用收缩性小的腻子，硝基腻子等快干腻子的收缩性大，只适用于填平砂眼之类缺陷。

5) 确保打磨工具的技术状态良好，操作认真，在打磨平面时应采用磨块，并注意打磨方向。

6) 打磨后应进行打磨质量检查。

漆膜打磨性是涂装工程中难以或缺的性能指标，它直接影响着漆膜的质量和美观度。无论是手工法还是仪器法，都需要熟练的操作技巧和准确的测定方法，以确保漆膜表面的平滑和一致性。通过正确评定漆膜打磨性，可以确保涂装工程的质量，提高漆膜的附着力，延长涂装的寿命，从而实现更好的装修效果和维护效果。
