一、漆膜耐洗刷性的定义、目的及意义

漆膜耐洗刷性，是指漆膜在使用期间经受多次洗刷除去污染物时的相对抗磨蚀性。对于建筑涂料、车用涂料等，特别是靠近门窗等易受污染的部位，常常需要进行多次洗刷；为保证产品使用后的清洗不会对产品造成不良影响，耐洗刷性成为这些漆膜的重要考核指标之一。

漆膜的耐洗刷性是一项重要的性能指标。它体现了涂料对基材的附着力，没有优良的附着力，也就根本谈不上涂料对墙体的装饰和保护功能；它体现了抗水洗能力，污物附着在漆膜上，可用洗涤剂清洗；它体现了漆膜的致密性，通常漆膜的致密性越好，它的抗擦洗能力越强，经过多次擦洗，能使墙体亮丽如新。

二、相关标准

目前使用较多的漆膜耐洗刷性试验方法有：GB/T 9266-2009《建筑涂料涂层耐洗刷性的测定》、GB/T 31410-2015 / ISO 11998:2006,IDT《色漆和清漆 涂层的耐湿式洗涤和清洗性测定》、ASTM D 2486-2017《墙面涂料耐擦洗性试验方法》、ASTM D 3450-2015(2020)《室内建筑涂料耐洗性试验方法》、ASTM D 4213-2024《用磨耗减量法测定涂料耐擦洗性的试验方法》、ASTM D 4828-1994(2020)《有机涂层实际可洗性试验方法》。

目前使用最多的漆膜耐洗刷标准为：GB/T 9266-2009《建筑涂料涂层耐洗刷性的测定》，该标准规定了测试的原理、所需仪器设备、操作要点、结果表示等内容，以确保测试的可靠性和可重复性，用于评估漆膜的耐洗刷性能。

三、检验方法要点介绍

1. 测试原理

漆膜耐洗刷性测试的原理是，在洗刷仪器上，用一定荷重的鬃刷在不断滴加洗涤剂的条件下来回洗刷漆膜，观察漆膜表面刚露底时的洗刷次数或洗刷至规定次数的漆膜是否有破损。这个测试原理基于漆膜在多次洗刷后的表现。

2. 仪器介绍

进行漆膜耐洗刷性测试需要使用漆膜耐洗刷试验仪，该仪器具有以下特点：

(1) 刷子及夹具总重450 g；

(2) 刷子往复运动频率为来回往复37次/min；

(3) 刷子在每个冲程中运动距离为300 mm，在中间100 mm区间内为匀速运动；

此外，除另有规定或商定，底材为按GB/T 9271的规定处理符合JC/T 412.1-2006中NAFHV级的无石棉纤维水泥平板，应平整且没有变形，尺寸为430 mm × 150 mm × (3~6) mm。

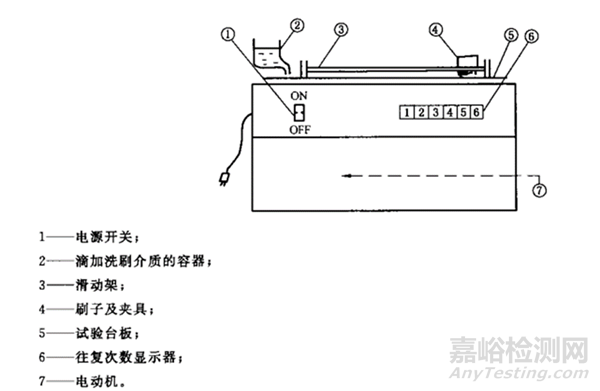

耐洗刷试验仪结构示意图

3. 操作要点

进行试验前，需要对刷子进行处理，浸入水中12 mm深，保持约30 min，然后甩净水；再浸入洗刷介质（0.5%的洗衣粉溶液，pH为9.5~10.0）中12 mm深，保持20 min。只有经过这样的处理后的刷子才能使用。

测试时，将样板固定，将毛刷置于其上，往复摩擦漆膜，同时滴加洗刷介质，直至洗刷至规定次数或漆膜在中间100 mm区域露出底材。最后，取下样板，用自来水洗净。

4. 结果表示

根据测试结果，漆膜的耐洗刷性可以通过样板刚露底时所经受的洗刷次数来表示。或者，如果洗刷至规定次数后，三块试板中至少有两块试板的漆膜无破损，那么漆膜的耐洗刷性就被认为是合格的。

四、影响因素

漆膜的洗刷过程实际上是水润滑下的摩擦过程。洗刷过程中水的作用如下：1) 润滑剂；2) 降低摩擦表面的温度；3) 当聚合物中含有酰胺基、醋基、氰基、缩醛基、酮基，或聚合物发生氧化作用能生成可水解的基团时，水能引起这些聚合物的降解；4) 作为介质，与涂料中的亲水基团发生反应，最终导致漆膜破损。

1. 涂料自身质量

以建筑建筑涂料为例，乳液、颜填料等质量、含量均会影响漆膜耐洗刷性。

乳液种类：纯丙乳液>苯丙乳液>醋叔乳液>醋丙乳液>VAE乳液。

乳液含量：乳液用量和颜料体积浓度 (PVC) 成反比。乳液用量越多，PVC越低，包覆颜填料的乳液越多，漆膜越致密，对底材的附着力越好，耐洗刷性和耐水性越好。

乳液Tg：乳液Tg (玻璃化转变温度) 对耐洗刷性的影响表现为：随着Tg上升，耐洗刷性先提高后降低。具体表现为：Tg越低，漆膜易高温回粘、被沾污；Tg越高，漆膜硬度越高，耐洗刷性越好；但Tg过高，常温涂料不能有效成膜，不利于施工。

颜填料结构：颜填料有针状、片状、球形等结构，其耐洗刷性表现为针状结构最优，片状结构次之，球状结构最差。常用的颜料是金红石型钛白粉，常用的填料有滑石粉、高岭土，高岭土又分为煅烧、水洗两种。滑石粉和煅烧高岭土都属于片状结构，明显改善漆膜耐洗刷性。

2. 干燥方式

干燥方式对漆膜的影响分为两方面：

1) 漆膜干燥时，温度越高，水分蒸发速度越快，扩链反应越快，漆膜越致密耐洗刷性越好。

2) 为了改善产品稳定性提高产品质量，在配方中会添加不同类型的助剂。漆膜干燥时，温度越高，助剂挥发速度越快，漆膜耐水性和耐洗刷性提高。温度一定时，干燥时间越长，反应越完全，水分和助剂残留量越少，漆膜致密性越好，耐洗刷性越好。国家标准规定的漆膜干燥时间一般是7 d。

3. 试验条件

王崇武（标格达精密仪器（广州）有限公司）2018年4月发表于《涂料工业》的文章《建筑涂料耐洗刷性测试方法探讨与建议》详细分析了可能影响建筑涂料耐洗刷性测试结果的各种因素。文章指出：刷子的刷毛硬度、底材表面、涂布方式、洗刷介质是造成耐洗刷性测试结果重现性和可比性差的最大原因；并提出了一种新的测试方法来评价刷子刷毛硬度。试验数据表明：试验所使用的刷子刷毛硬度越高，样品的耐洗刷次数越少；底材表面的粗糙度越高或光泽越低，样品的耐洗刷次数越高。同时，涂膜的涂布方式及试验所用的洗刷介质对耐洗刷性也有一定的影响：人工涂布的样板耐洗刷次数明显低于使用自动涂膜机涂布的样板；采用不同品牌的洗衣粉配制的洗刷介质，也会对样板的耐洗刷性有影响。

漆膜耐洗刷性测试是一项重要的漆膜性能测定方法，它确保了漆膜在多次洗刷后能够保持其外观和功能。这对于建筑、工业和日常生活中的漆膜都意义深远，因为它们通常需要经受多次清洁和洗刷。通过遵循相关标准和测试方法，可以有效评估漆膜的耐洗刷性，为漆膜的选择和应用提供有力支持。
