电子产品标准中对接触电流(泄漏电流)的要求

嘉峪检测网        2018-07-12 15:05

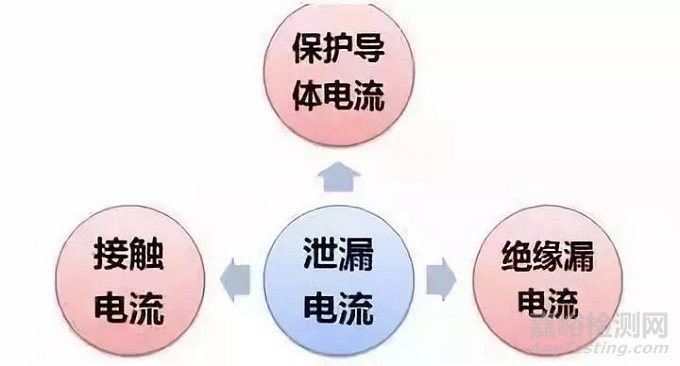

什么是接触电流?

电子产品标准中对接触电流(泄漏电流)的要求





    接触电流: 当人体部位接触两个或多个可触及零部件或者接触一个可触及零部件和地时通过人体的电流。

    保护导体电流:指流过电器产品中保护导体(I类设备的地极)的电流。

    绝缘漏电流:指在电器产品通电时,流过不同电位导体之间绝缘材料中的电流。

产品标准对接触电流的划分



    1、GB4943.1

    GB4943.1-2011《 信息技术设备 安全 第1部分:通用要求》将接触电流划分为“未连接到保护接地的可触及的零部件和电路”的接触电流、“设备电源保护接地端子(如果有)”的接触电流和“传入通信网络和来自通信网络的接触电流”。



    2、GB8898

    GB8898-2011《音频、视频及类似电子设备 安全要求》将接触电流划分为“任意两个零部件或接触件之间”的接触电流和“任意一个零部件或接触件与试验时所用电源的任意一极之间”的接触电流。



    3、IEC62368-1:2014《音/视频、信息与通讯设备 第1部分:安全要求》第二版

电子产品标准中对接触电流(泄漏电流)的要求

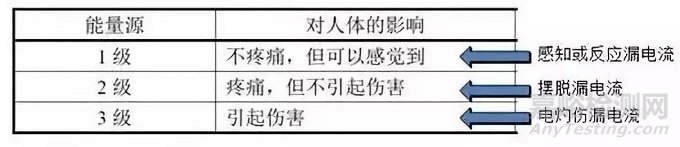

    IEC 62368-1:2014对能量源进行了分级,并规定了针对那些能量源的安全防护,同时提供了应用安全防护的指导以及针对安全防护的要求。所规定的安全防护预定用来减小疼痛、伤害的可能性。

电子产品标准中对接触电流(泄漏电流)的要求

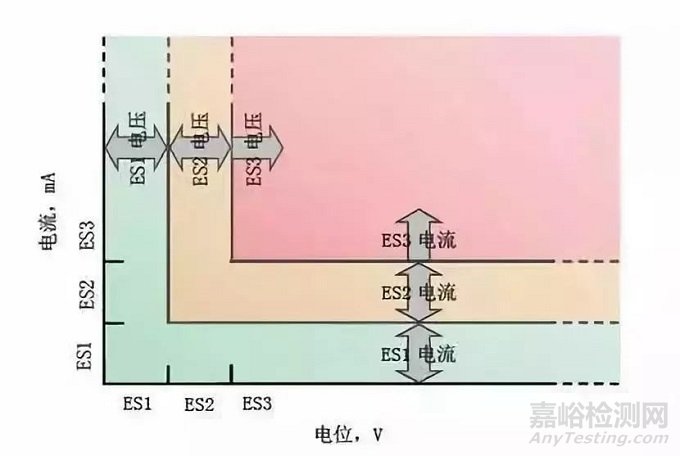

    能量的疼痛或伤害的阈值对整个人群不是固定不变的。例如,对某些能量源,疼痛或伤害的阈值与人体的体重有关,体重越小,阈值越小,反之亦然。其他的人体可变因数还包括年龄、健康状况、情绪状态、药物影响、皮肤特征等。此外,即使外表看上去都相同,个体对同一个能量源的敏感度阈值也是各不相同的。

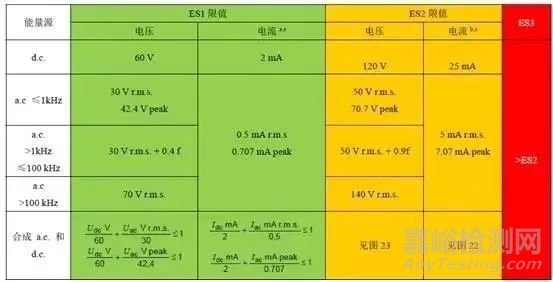

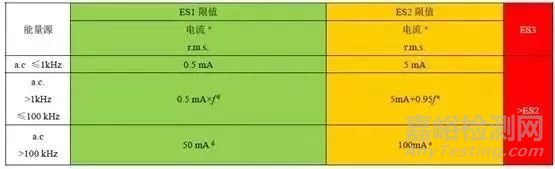

电子产品标准中对接触电流(泄漏电流)的要求

    制造商可以声称:

    ——1级能量源为 2级能量源或 3级能量源;

    ——2级能量源为 3级能量源。

    中性导体是3级电能量源。

    保护导体是1级电能量源。

电子产品标准中对接触电流(泄漏电流)的要求

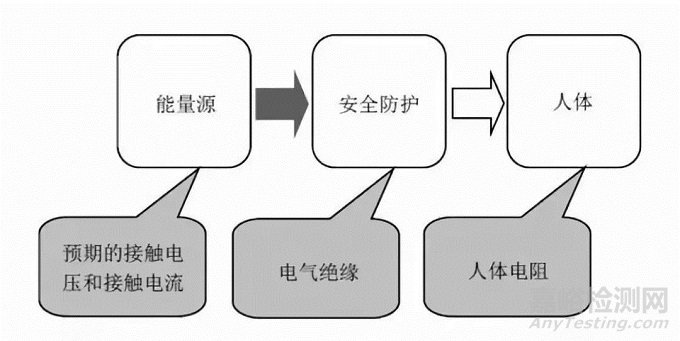

    对能引起疼痛的电能量源所采取的最常用的基本安全防护就是在电能量源和人体部位之间加入电气绝缘(又称为基本绝缘)。



    对能引起伤害的电能量源所采取的附加安全防护要加入在基本安全防护和人体部位之间。附加安全防护可以是附加的电气绝缘(附加绝缘),或做了保护接地的导电屏蔽层,或能实现同样功能的其他结构。



    对能引起伤害的电能量源所采取的最常用的安全防护就是在电能量源和人体部位之间加入电气绝缘(又称为双重绝缘或加强绝缘)。



    同样的危险对不同对象是不同的结果:

    IEC 62368-1:2014规定了保护三类人员的安全防护,即一般人员、受过培训的人员和熟练技术人员的安全防护。本部分假定人员不会去故意制造可能会导致疼痛或伤害的条件或状况。



    一般人员



    一般人员是指除了受过培训的人员和熟练技术人员以外的所有人员。一般人员不仅包括设备的使用人员,而且还包括可能会触及设备的或可能会处于设备附近的所有人员。在正常工作条件或异常工作条件下,一般人员不应暴露在含有能引起疼痛或伤害的能量源的零部件下。在单一故障条件下,一般人员不应暴露在含有能引起伤害的能量源的零部件下。

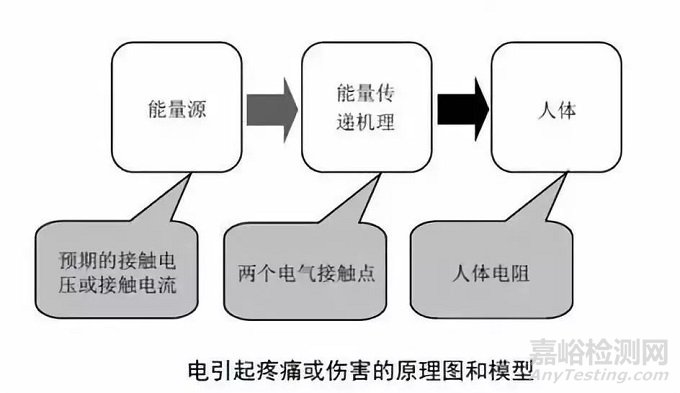

    引起疼痛或伤害的能量源是对人体部位或由人体部位传递某种形式的能量,从而引起疼痛或伤害。

电子产品标准中对接触电流(泄漏电流)的要求

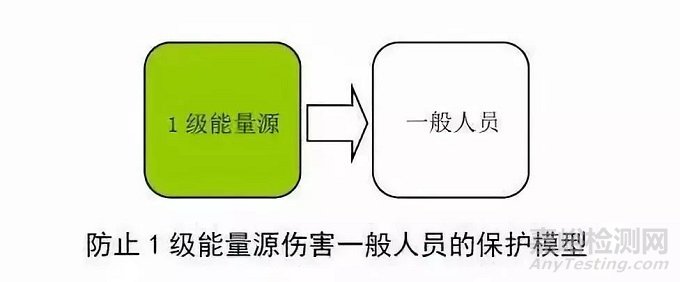

    1 级能量源对一般人员是可触及的。



电子产品标准中对接触电流(泄漏电流)的要求

    在2 级能量源和一般人员之间要求至少有一个基本安全防护



电子产品标准中对接触电流(泄漏电流)的要求

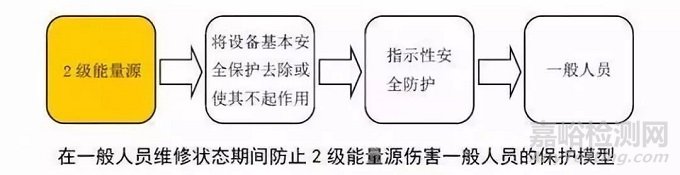

    如果在一般人员维修状态下需要将基本安全防护去除或使其不起作用,则应提供指示性安全防护,并且放置的位置应使一般人员在将设备基本安全防护去除或使其不起作用之前就能看到该指示内容。

电子产品标准中对接触电流(泄漏电流)的要求

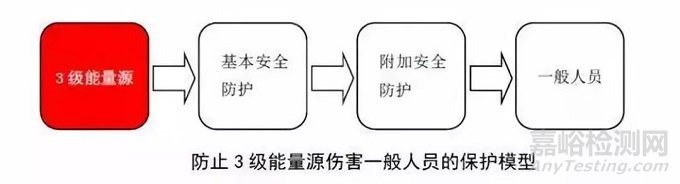

    在3级能量源和一般人员之间应加入:

    ——设备基本安全防护和设备附加安全防护(一起构成双重安全防护);

    ——加强安全防护。



    受过培训的人员



    受过培训的人员是指经过熟练技术人员指导和培训的,或受熟练技术人员监督、能识别可能引起疼痛的能量源,并能采取预防措施,避免无意接触到那些能量源或暴露在那些能量源下的人员。在正常工作条件、异常工作条件或单一故障条件下,受过培训的人员不应暴露在含有能引起伤害的能量源的零部件下。在使用受过培训的人员这一术语时,假定预防性安全防护是有效的。

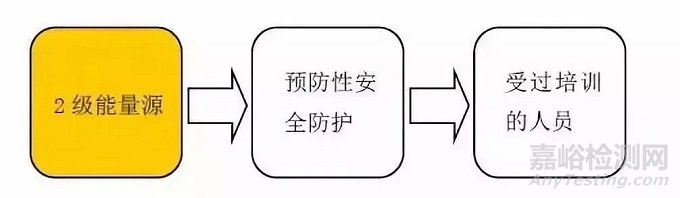

    针对能量源经过熟练技术人员指导或监督的人员,他们能够针对各种能量源有鉴别地使用设备级安全防护和预防性安全防护。



电子产品标准中对接触电流(泄漏电流)的要求



    在2 级能量源和受过培训的人员之间不需要额外的安全防护。因此,2级能量源对受过培训的人员是可触及的。



电子产品标准中对接触电流(泄漏电流)的要求

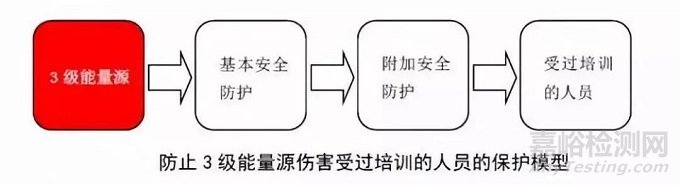

    在3级能量源和受过培训的人员之间应加入(见图15):

    ——设备基本安全防护和设备附加安全防护(一起构成双重安全防护);或

    ——加强安全防护。

    3 级能量源



    熟练技术人员



    熟练技术人员是指在设备的技术方面经过培训或具有经验,特别是知晓设备中使用的各种能量源和能量大小的人员。熟练技术人员预期能使用他们所获得的培训知识和经验来识别可能引起疼痛或伤害的能量源,并能采取保护措施防止受到那些能量源的伤害。熟练技术人员也要受到防护以避免无意接触或暴露在能引起伤害的能量源下。在使用熟练技术人员这一术语时,假定技能性安全防护是有效的。



电子产品标准中对接触电流(泄漏电流)的要求

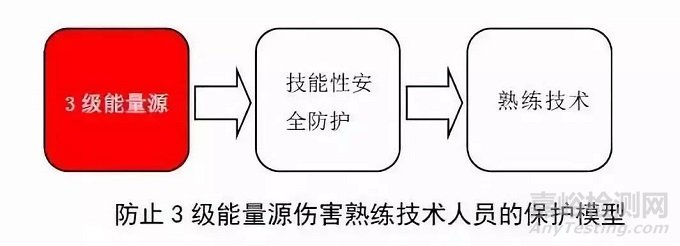

    熟练技术人员能使用技能性安全防护。除非另有规定,在3级能量源和熟练技术人员之间不需要额外的安全防护。因此,3 级能量源对熟练技术人员是可触及的。



电子产品标准中对接触电流(泄漏电流)的要求

电子产品标准中对接触电流(泄漏电流)的要求
