二、电路整改分析

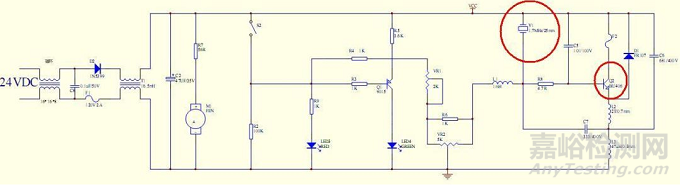

产品DC24V，整个电路比较的简单，是一个典型的时钟开关控制的振荡电路；主要的干扰源就是其中的开关管和振荡器。

• 整个系统是塑胶的外壳结构，就不存在屏蔽的效果了；内部结构不可更改，存在内部系统进出部分走向不合理的现象；同时内部板块布局很紧凑；

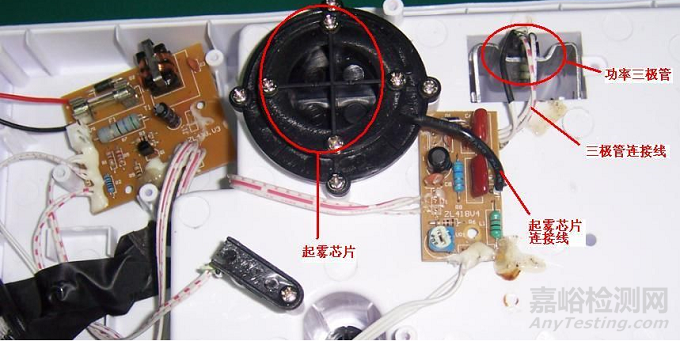

• 系统分为单板、起雾芯片（放置水槽中）、功率三级管（Q2）且相互之间用线缆连接；

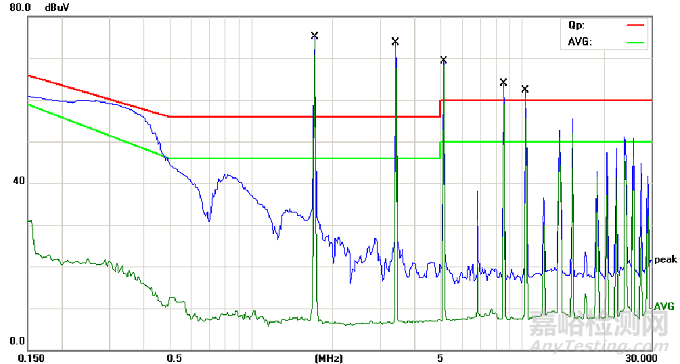

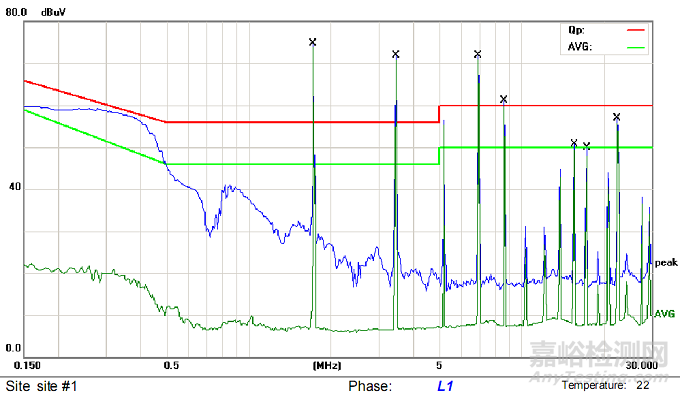

• 系统存在一个1.7M周期脉冲信号；

• 系统采用浮地设计，没有一个良好的地参考平面。

• 将板块之间的连接线缆改为屏蔽线缆，但是无良好的接地系统，屏蔽性能不佳，测试后的结果不理想，有一定的改善；

• 调整脉冲信号输出的幅度，但是会影响到产品性能；

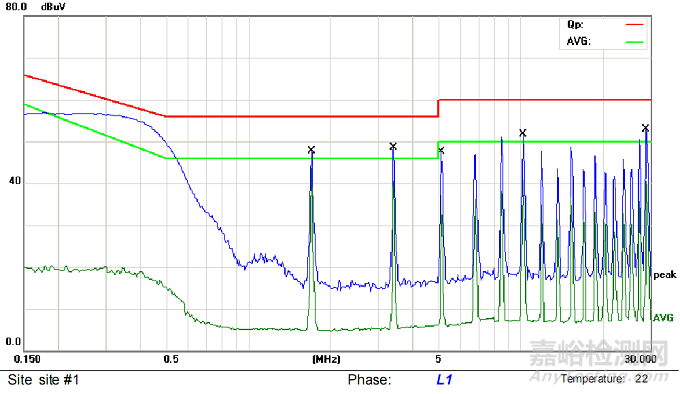

• 尝试着给系统电路增加共模电感及差模电感、X电容滤波，改善很大，但是还是超标3个dB;加上Y电容，完全可以通过，但是会更改电源类别；

• 为了分析干扰的途径，进行单板的屏蔽处理，但是效果还是不明显；

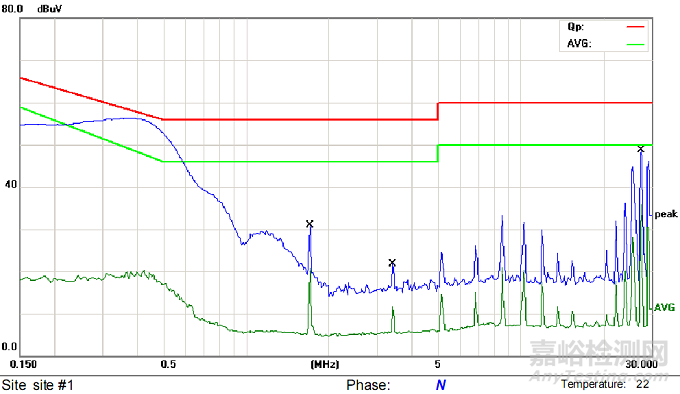

• 在此基础上将起雾芯片、功率三级管与单板的连接线缩至最短，测试发现改善相当明显；最后改版后将功率三级管以插件方式安装在单板上，完全可以通过测试，且余量达到6个dB。

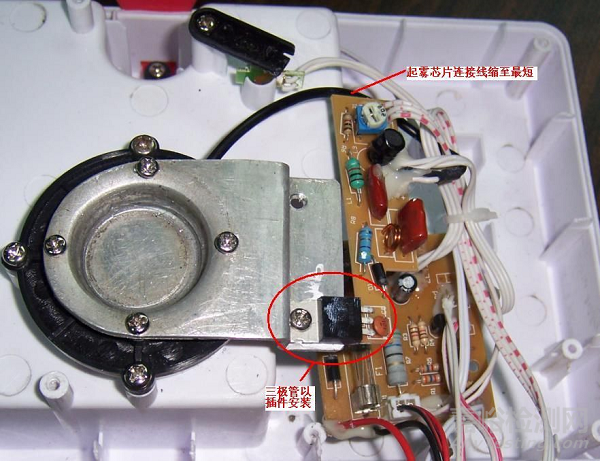

（改版后的产品设计）
