TPE线材加工经常会发生，一般是由于温度没调节好和阻燃剂混合不均匀造成的，也有可能是选模不正确引起，当然跟材料配方也有很大的关系。有经验的加工厂商会排除设备的问题，经过反复调试也能找到合适的温度，但选用合适的材料，和具体配方就要工程师们慎重了，建议跟原材料供应商多沟通交流，知道材料的物性和加工注意事项，选对的材料，会事半功倍!TPU线材相对TPE线材表面加工会更好。

目前为止没有哪家的材料能保证完全不析出，具体析出表现为：表面发白、冒油或成雾状。以现在的技术来说，这个问题还没有解决。建议客户在选择的时候最好选择表面轻微发白的材料，这种析出不会影响它的物理性能和电力性能。表面冒油的材料不要用，在使用中容易产生脱落，掉皮。另外析出也有轻重之分，好的材料它的析出是轻微的，而且在短期内是不容易发生的，就算发生用手轻轻一擦就好了。

刮白是由材料里面加有PP和PE的成份引起的，可以改进。也有一部分的厂家做到了产品不会括白，但TPE比TPU难度大。如果掉皮掉胶那水平就是很一般了，这里要说的还是，配方!工艺!

弹性体表现在加工速度比较慢，比PVC要慢50%左右。温度不好调节，调机时都要浪费很多料，加上做料前还要洗机，浪费可谓不小。这些都是不可避免的。在生产中有时还会出现前段生产一切正常，后程加工就有问题的事情发生。在这需要说明一点，副牌料有风险，使用需谨慎。

阻燃标准：

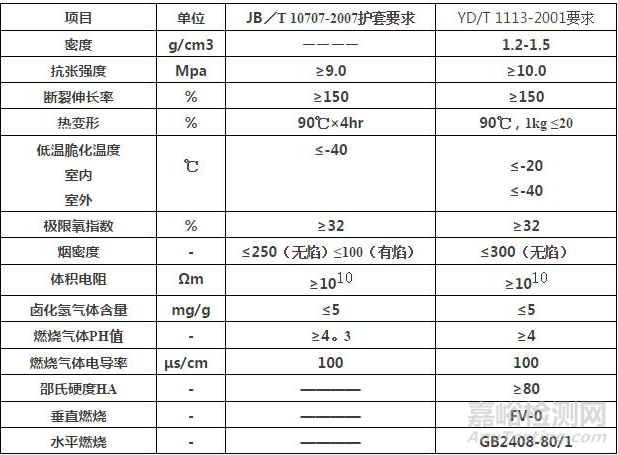

暂无统一国标，目前低烟无卤电缆料标准是原机械工业部的《JB／T 10707-2007热塑性无卤低烟阻燃电缆料》和原信息产业部的部颁标准《YD/T 1113-2001 光缆护套用低烟无卤阻燃材料特性》。
