25类线缆来料包装技术规范



范  围 Scope:

本规范规定了华为技术有限公司(下称:华为公司)向供应商采购的25类线缆来料包装及标识基本要求;

本规范适用于华为公司向供应商采购25类线缆时,对来料包装及标识的基本要求,是作为华为公司质量管理人员判定25类线缆来料包装及标识是否合格的主要依据,同时作为华为公司判定市场投诉责任单位的主要依据之一。

如本规范与华为公司后续归档或签发的标准、规范或图纸要求存在矛盾时,矛盾之处以最新归档的要求为准;在执行本规范时,还需同时参照《采购物料包装基本技术要求》,内容与本规范有冲突的,以本规范为准。

特制25类线缆包装及标识要求参见华为提供的专项要求(如果有,否则统一按本规范要求执行)。



简  介 Brief introduction:

本规范明确了25类线缆来料包装方式、包材规格及标识等要求。



关键词 Key words:

编织带、木轴、纸箱、周转托盘、线材线径、标准长度、最大整长长度、木轴尺寸、标签、条码标签

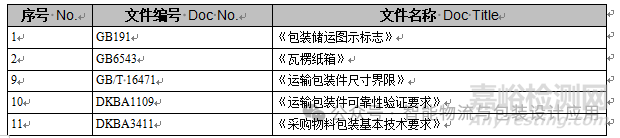

引用文件:

下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范,然而,鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本规范。



术语和定义 Term & Definition:

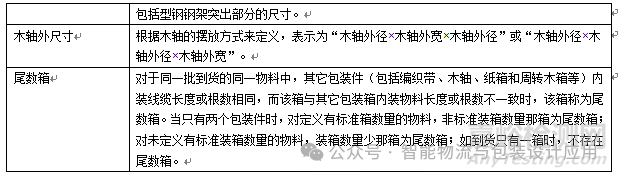

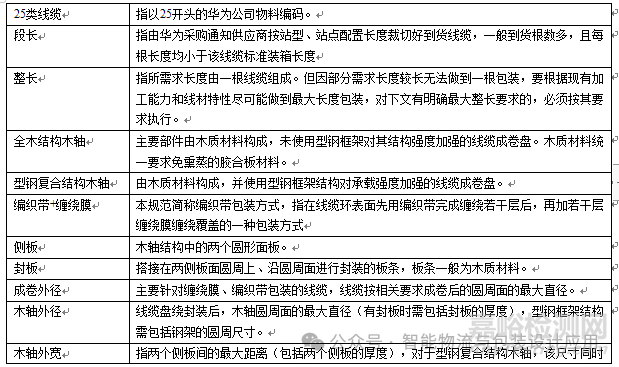

1、 包装材料



1.1 编织带

编织带主要材料构成为聚丙烯、聚乙烯,编结用扁丝技术指标需满足:相对拉断力≥0.32N/tex;断裂伸长率:15%~30%;线密度偏差:±10%。

编织带颜色为白色或者半透明,不得印刷文字、图案。

保证拆包裁剪时不会成碎片,不带异味,外表不得出现开裂、损伤、不带脏物等现象。

1.2 缠绕膜

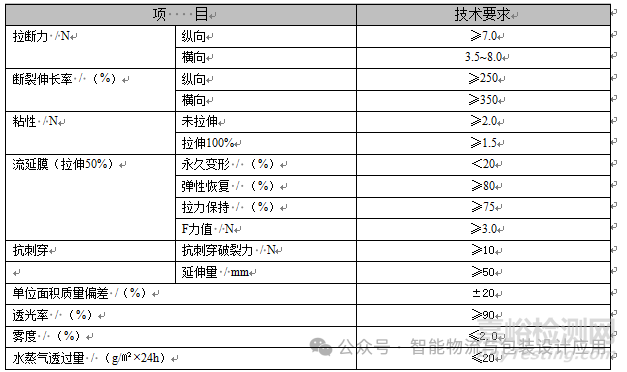

拉伸缠绕薄膜(简称:缠绕膜;下同)厚度不小于0.018mm;与线缆护套直接接触时不得与丝印文字发生化学反应而导致丝印模糊,其物理机械性能需符合下表要求:

1.1 纸箱



瓦楞纸箱各项技术参数不得低于中华人民共和国国家标准GB6543《运输包装用单瓦楞纸箱和双瓦楞纸箱》第1类箱要求,所选用的瓦楞纸板强度参照中华人民共和国国家标准GB6544《瓦楞纸板》执行。

纸箱结构优先采用0201型纸箱结构,对于某些线缆(如2505类的用户线缆)业界有特殊包装箱型要求的,则按业界标准执行。

1.2 木质包装材料

木质包装材料推荐采用免熏蒸、免检疫的胶合板材料,胶合板含水率≤18%,顺纹静曲强度≥40Mpa,横纹静曲强度≥30Mpa,胶合强度≥0.7Mpa;若采用实木材料(如侧板直径≥1250mm型钢复合结构木轴),需满足国际植物防疫检疫措施第十五号标准《国际贸易中木质包装材料管理准则》文件的要求对木质进行熏蒸处理,且实木木材的含水率≤20%。不得采用刨花板材质。

1.2.1 木轴

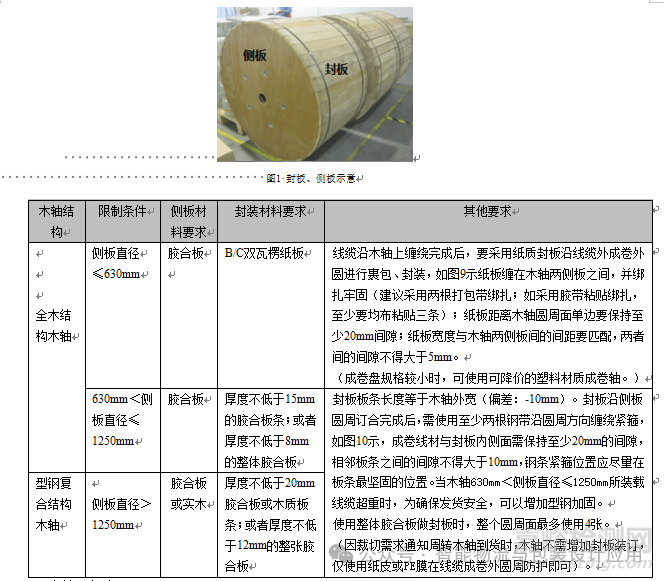

木轴结构及封装要求,木轴的承载能力以实际盘绕的线缆为准,在满足如下结构的要求下,还必须确保木轴结构牢固。特别对于不带木质封板的小木轴,侧板作为搬运、吊装着力点,要考虑其牢固性、安全性;对于带木质封板的木轴,其封板、侧板必须保证有足够强度,以确保在运输过程中出现堆码错位等时封板、侧板不会被压馈、压断。封板、侧板示意如图1:



1.1.1 木箱、托盘

木箱必须方便通用叉车(叉车叉臂关键尺寸如图2所示)装载搬运作业,即底墩叉孔需大于等于530mm×90mm。对长度较窄无法满足530mm叉孔宽度时,需增加人工可搬运的着力结构。



1、 包装方式及选用规则

1.1 包装方式

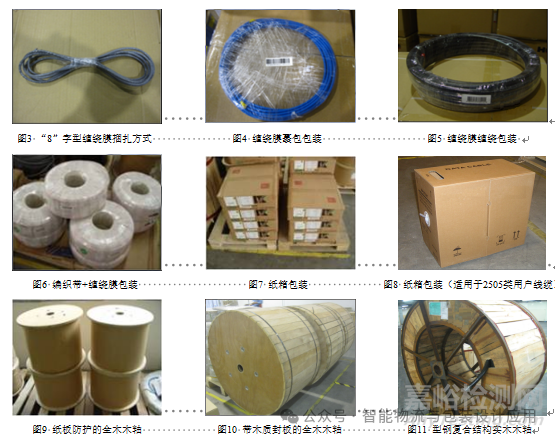

25类线缆方式主要有缠绕膜缠绕、编织带+缠绕膜包装(简称:编织带包装,下同)、纸箱、木轴包装等三大类,对于段长需求,可采用缠绕膜捆扎、裹包等方式。各种包装方式的图示参照图3~图11。

1.1 包装规则

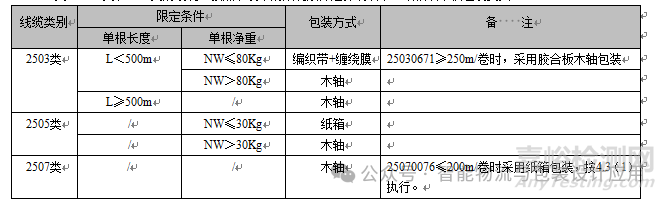

2503类、2505类和2507类的线缆,按照下表中的限制条件选择编织带、纸箱或木轴包装到货。



对于未达到上轴的2503类线缆,参考以下要求选用缠绕膜或编织带包装方式执行:



(1)当成卷体积≥300×300×100mm时,采用编织带+缠绕膜包装;

(2)当单卷线缆成卷体积<300×300×100mm时,可以采用缠绕膜包裹或采用缠绕膜缠绕包装等方式到货(如图4、图5示);对于线材外径≤6mm、长度≤20m的线缆,可以采用“8”字型缠绕膜缠绕捆扎方式,如图3示。但这几种包装方式必须采用体积不小于300×300×100mm的纸箱或周转木箱集合包装后到货。(2505类用户线缆可参照本段要求执行。)



1、 标准长度

1.1 标准长度

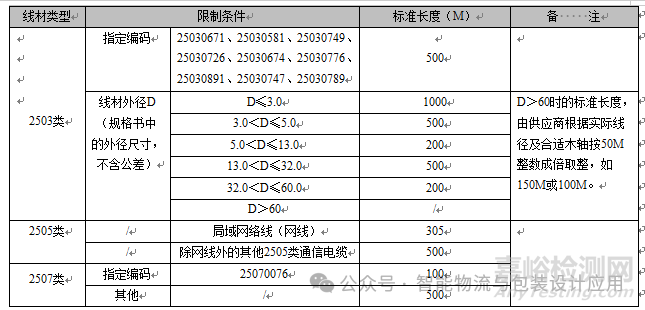

各类线缆标准长度参照下表执行。

当需求长度大于等于上述标准长度,且订单无整长要求时,按“标准长度×N卷+尾数”方式到货;当需求长度小于时标准长度,按一根整长到货。有特殊需求的,则按华为采购、计划传递的特殊要求执行。



1.1 最大整长长度

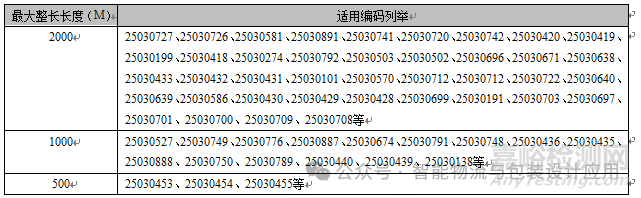

2503类线缆,当订单有整长要求,按“单卷最大整长长度×N卷+尾数”方式到货,单卷最大整长长度按下表执行:

1.1 其他说明



本文中提及的线材外径均指华为线缆规格书中指定的现材外径尺寸(不包含公差范围)。

各类线缆的长度公差要求为0~5%。

当特殊原因不能按以上要求执行时,必先通过华为采购或物控确认。

2 包装规格要求

2.1 编织带(或缠绕膜)包装规格要求

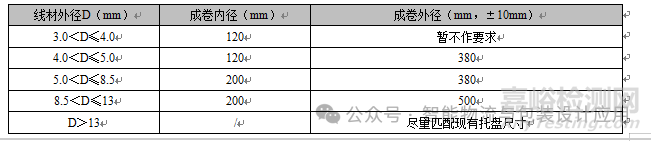

以编织带包装的2503类线缆,其成卷内径在满足对应规范书(如有)要求的前提下,需按下表统一要求执行(包括段长需求);成卷外径要求参照下表第三列执行(仅针对按标准长度编织带成卷包装的外径)。



1.1 木轴规格要求



25030581、25030726按500米标准长度成卷时,采用木轴外径×木轴外宽为750×560的木轴规格。25030671按500米标准长度成卷时,采用木轴外径×木轴外宽为550×460的木轴规格(木轴外尺寸公差为±20mm)。

其他场景(包括非标长度、整长需求、及上表中未指定线材外径的2503类线缆,及所有2505类、2507类线缆)选用木轴规格时,统一按照如下规则执行:

(1)优先按上述选用上表中罗列出的最合适的木轴规格,原则上线材盘绕的最外层距离木轴侧板外沿圆周面不得大于50mm。

(2)侧板直径≤630mm的全木木轴,侧板直径以380、500、550mm为宜(以匹配1150mm×770mmm、1000mm×1000mm、1100mm×1100mm的托盘)。

(3)侧板直径>630mm的木轴,木轴外宽建议按510~570mm、710~770mm和1100~1150mm设计,侧板尺寸建议不大于1300mm。特大木轴的侧板不得大于2300mm。

(4)木轴筒体直径在考虑满足该线材最小弯曲半径要求(包括规格书要求,如有),和木轴整体强度需求外,可以做适当调整。但其木轴筒体直径最小不得小于侧板直径的45%,外宽最大不得大于侧板直径。

1.2 纸箱规格要求

(1)25070076包装规格要求

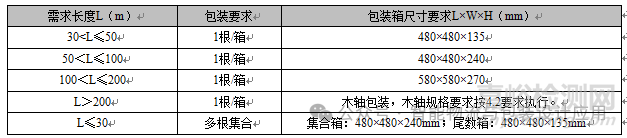

25070076的长度L≤20时,成卷外径≤345mm;L>20时成卷外径需匹配如下指定三款纸箱的内尺寸。具体按需求长度选用,如下表。

(2)其他纸箱规格要求



纸箱的尺寸尽量匹配托盘尺寸,推荐以底面长宽(外尺寸)为370×370mm、440×440mm和530×530mm的纸箱,高度建议控制以230mm、345mm。2505类的用户线的纸箱建议按370×220×370mm、370×275×370mm设计。

1.1 托盘规格要求

所使用托盘规格,要保证与所码放物料集合尺寸匹配,推荐使用长×宽为1150×770mm、1000×1000mm、1100×1100mm三款尺寸规格的托盘,其他非指定尺寸的托盘必须匹配堆码物料集合最大尺寸。

1.2 周转木箱规格建议

周转木箱,外形尺寸建议为1150×770×770mm、770×770×600mm、770×390×450mm三款。



2、 线缆加工及包装工艺要求

2.1 线缆缠绕加工要求

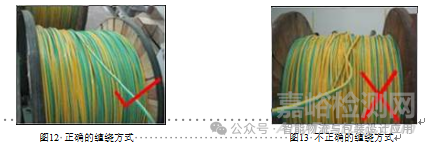

线缆盘绕成卷时,不得交错缠绕,正确的缠绕方式参考图12,不合格的缠绕方式如图13示。

1.1 线缆端头密封防护要求

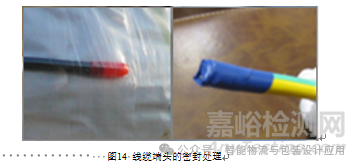

2503类、2507类线缆需在线缆两端头进行密封处理(必须确保在正常操作下密封装置不会脱落,推荐使用密封帽,如使采用绝缘胶带缠绕,必须保证密封效果,如图14),以保证电缆导体和外界隔离,避免氧化。其中线径小于3.5mm的线缆,其端头可不作密封处理。

1.1 线缆端头的引出要求

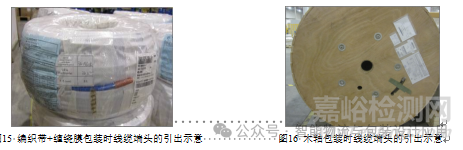

以编织带包装的2503类线缆,线缆端头建议预留150~250mm的长度需引出在编织带层与缠绕膜层之间,如图15示;带封板的木轴包装,侧板必须有引出和固定线缆端头的眼孔,且保证线缆端头引出在木轴外侧且引出部分不得突出于木轴外宽,避免木轴间碰撞导致引出线护套破坏,如图16示。

1.1 包装方式工艺要求



以缠绕膜包装时,至少缠绕1层,且线缆本体必须全部裹包,不得外露。以编织带、缠绕膜包装时要拉紧且外观平整,环与环之间重叠宽应≥20mm,如图17示。当重量≤50kg/卷时,编织带、拉伸缠绕膜各缠绕不少于1层;当重量>50kg/卷时,编织带缠绕不少于两层,拉伸缠绕膜缠绕不少于1层。

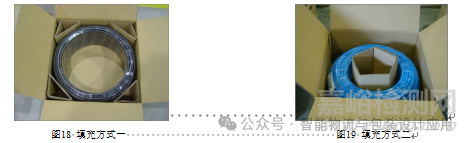

选用纸箱包装时,单卷线缆需先用缠绕膜缠绕、裹包后再装箱。线缆成卷外尺寸应匹配所选用纸箱规格,特殊情况箱内物料离箱子顶部间隙距离≥25mm时,必须添加填充物,以确保箱子经过仓储运输正常堆码下不会变形。填充方式可参考图18、图19两种方式(采用其他填充方式能增强箱子抗压强度亦可接受)。(备注:1、选用可抽线箱型的2505类的用户线缆可不用缠绕膜缠绕、裹包;2、段长线缆,使用纸箱多根集合包装到货时,确保物料在华为出货前包装不会出现变形的情况下,如箱内有间隙可不用填充,否则必须填充)。





1.1 装箱工艺要求



以编织带、木轴为包装单元时,每个包装单元只能包装单根线缆,不允许多根段长线缆裹包、缠绕在一卷。2505类的用户线使用可拉线纸箱箱型包装时,单个纸箱必须为一根整长的线缆。

不同编码、长度、颜色的线缆,不能混装在一个包装箱内(包括段长线缆到货时采用的周转箱);

对按销售订单号采购到货的物料,原则上不能将不同销售订单号物料集合在一个包装箱内,但对于单个销售订单号物料体积小于300×300×100mm时,可将不同销售订单号物料集合包装在同一纸箱或木箱内包装,但须先针对每个销售订单号物料单独包装后再集合,并参照6.3.4在外包装粘贴装箱清单。



2、 标识要求

2.1 储运标识要求

纸箱、木箱包装件须按照ISO 780《包装货物搬运的图形标志》规定丝印“小心轻放”、“向上”、“怕湿”、“堆码极限层数” 等储运标识(周转木箱可不需要),如图20示。

对于带木质封板的木轴,侧面需沿木轴轴心在其中一侧板上印刷黑色“木轴转动方向”标识。如图21示。



1.1 物料标签要求



1.1.1 物料标签内容要求

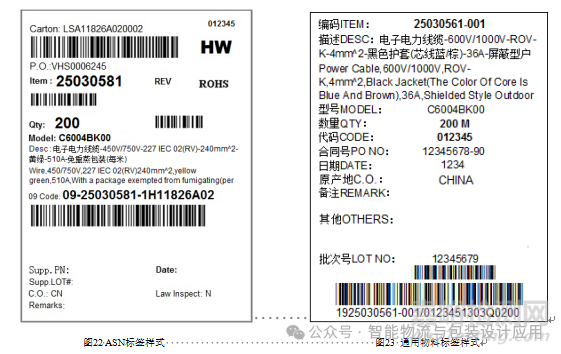

原则上,每箱外包装必须且仅粘贴1张物料标签。物料标签包括华为ASN标签和通用物料标签两种,两者取其一即可。对能使用华为ASN系统的供应商,物料标签由供应商登录华为ASN系统输入相关信息后直接打印(特殊备注信息需手工录入系统后再打印),标签模板以系统输出为准(如图22示);标签中各项内容填写要求等,参考《华为ASN系统用户手册》要求执行。对暂无法登陆华为ASN系统的供应商,采用普通物料标签,如23图示,标签尺寸推荐使用70×100mm,也可与ASN标签使用相同的规格。

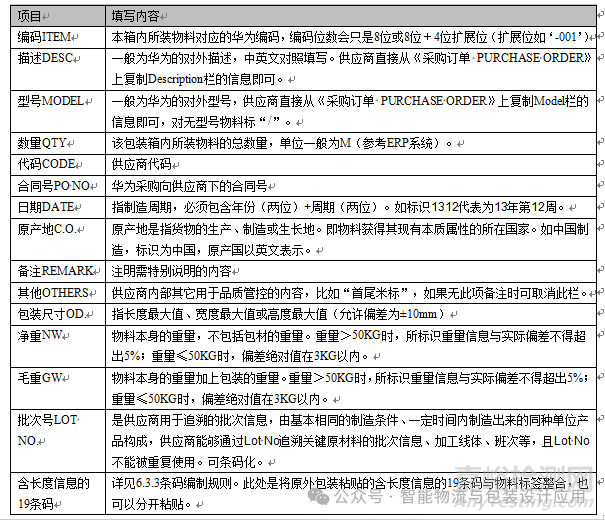

通用物料标签中的各项内容填写要求如下表:





注:



(1)单位为M的多根线缆集合在一个包装箱包装时,数量栏(ASN标签为“Qty”栏)实际为多根线缆的总长度,此时必须在备注栏(ASN标签中的“Remarks”栏)注明“单根长度*根数”信息,不能为空。例如:300M的线缆由4根75M组成时,在数量栏填写“300M”,备注栏注明“75M * 4pcs”。

(2)通用物料标签模板中的含长度信息的19条码(老29条码,下同),仅对装箱数量为单根时才需体现,由多根线缆集合一箱包装时,不需要在外包装体现19条码信息(包括不需单独打印19条码在外箱粘贴)。

1.1.1 物料标签粘贴位置要求

纸箱、木箱的物料标签粘贴位置要求按《采购物料包装基本技术要求》统一执行。对于2505类用户线使用带拉线孔的纸箱包装时,物料标签应该粘贴在抽线孔相对的面上。

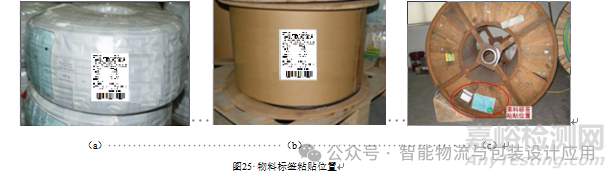

但对于编织带、木轴包装方式的物料标签粘贴方式如图25所示:其中编织带包装和纸板防护的全木木轴,物料标签需粘贴在圆周面上,分别参考图25(a)、图25(b);带木质封板木轴,物料标签粘贴在侧板上,如图25(c)。

注:对因华为裁切需求,通知用指定不带木封板周转木轴包装到货的线缆,其标签也必须粘贴在木轴的侧板面上,同于图24(c):

1.1 其他标签粘贴要求

1.1.1 特殊物料标识

按销售订单号采购到货的线缆,除25070076外,其它编码必须在物料标签“备注”栏注明销售订单号(也称备货订单号)与物料特殊信息(如特殊颜色等)。

当需备注内容太长“备注”栏写不下时,可在物料标签下方补一张小标签打印粘贴。小标签长度、字体同于物料标签,标签宽度根据待补充内容合理设定。

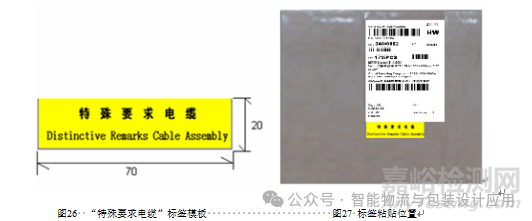

除特殊长度以外的其它类特殊线缆(如特殊颜色等),需在外包装箱和每个最小包装(如有)各粘贴1张黄色 “特殊要求电缆”标签。标签模版、大小如图26示;粘贴位置:物料标签左下角对齐位置,如图27示,以便与正常物料区分。

1.1.1 尾数箱标签



(1) “尾箱”标签粘贴要求:

每个尾数箱粘贴一张黄色“尾箱”标签,尺寸规格、印刷颜色及模板参见《采购物料包装基本技术要求》。标签粘贴位置:同物料标签粘贴在同一端面靠中位置。标签样式如图28示。

尾数箱到货要求:



对于正常到货物料,同一批到货的同一编码只允许有一个尾数箱;

对于按销售订单号采购到货的物料,同一销售订单号的同一物料(一般是特殊物料),只允许有一个尾数箱。

注:对于按段长交付线缆,当单根独立包装交付时,不涉及尾数箱。但对小段长采用周转纸箱或周转木箱包装到货时,尾数箱要粘贴“尾箱”标签。

1.1.1 条码标签

含长度信息的19条码编制规则(启用编码扩位+版本之后的新规则)如下:类别代码(2位)+ ITEM(不定长)+  间隔符‘/’(1位)+【版本(3位) +间隔符‘/’ 】+产地供应商代码(6位)+年(2位)+周(2位) +【DI符‘ Q’+度量值(4位,十进制)】

注:25类线缆暂不涉及版本,故【版本(3位) +间隔符‘/’】为空。标签样式示意如下,此时暗码中需包括“-”“/”等字符。

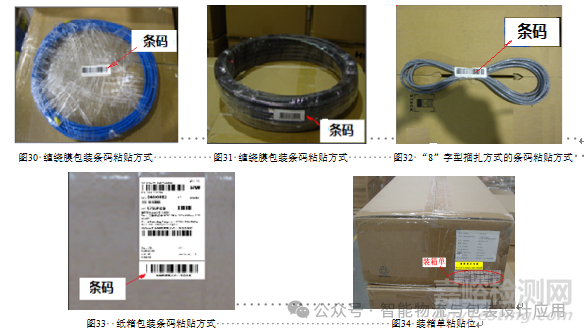

每根1pcs线缆需1张19条码标签,粘贴位置如图30、图31、图32;当仅1根线缆采用包装箱或木轴包装时,仅需在包装箱或木箱外侧沿物料标签下侧粘贴一张条码标签,内包装可不贴,粘贴位置如图33示;一个包装箱集合多根的场景,不需在外箱再粘贴条码标签,但必须在物料每根的独立包装上粘贴1张。



注:启用编码扩位+版本之前采用老版29条码。启用编码扩位+版本之后采用上述的含有长度信息的19条码。



当指定粘贴位置有其他标识时(如特殊要求电缆标识等),条码标签要紧靠其他标识下方或左方对齐粘贴。

1.1.1 包装尺寸及重量信息

包装尺寸OD:指长度最大值、宽度最大值或高度最大值,单位为mm。允许偏差为±10mm

净重NW:物料本身的重量,不包括包材的重量,单位为KG。重量>50KG时,所标识重量信息与实际偏差不得超出5%;重量≤50KG时,偏差绝对值在3KG以内。

毛重GW:物料本身的重量和包装层级的总重量, 单位为KG。重量>50KG时,所标识重量信息与实际偏差不得超出5%;重量≤50KG时,偏差绝对值在3KG以内。

除段长线缆外,其他线缆需在其包装上注明包装尺寸OD、净重NW、毛重GW信息(包装箱上已丝印的,可不需额外粘贴标签),紧邻物料标签粘贴,标签尺寸为70*50mm。其中对于编织袋、木轴包装的线缆,其毛重信息需要实现条码化,如图35中条码暗码 “2400002369229”的毛重条码,我司采集录入我司系统时实际为数值“369.22”,其条码中各位数字解析如下:



前两位数字“24”代表标示码,固定不变;第三到第六位数字“0000”是固定代码,固定不变;第七位数字“2”代表有小数点后位数为两位;第八位“3”代表百位;第九位“6”代表十位;第十位“9”代表个位;第十一位“2”代表:小数点后第一位;第十二位“2”代表小数点后第二位;最后一位(第十三位数字)“9”代表校验码,为固定不变。

1.1.1 装箱单

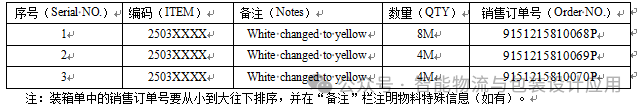

当因每个销售订单号物料体积很小采取多个销售订单号物料集合包装发货时,需要在外包装粘贴一份装箱单(模板如下),粘贴位置如图34示:

注:装箱单中的销售订单号要从小到大往下排序,并在“备注”栏注明物料特殊信息(如有)。



1.1.1 认证标识

对于经过相关认证(如UL、Rohs)的产品,原则上要在包装件上印刷或粘贴相应的认证标识。

2 物料到达华为要求

2.1 堆码要求

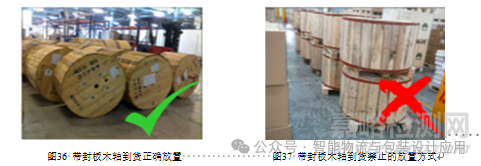

(1)除采用不带封板的小木轴按平放方式堆码(如果木轴有禁止平放标识的,必须立放),在托盘上到货外,其他木轴必须按可滚动放置方式到货,如图36示。不合理的放法如图37示。

(2)采用纸箱或编织带包装所有线缆,要带托盘到货。2505类用户线有拉线孔的纸箱放置在托盘上时,拉线孔需朝向内侧以防止拉线被抽出(即物料标签应该粘贴在抽线孔相对的面上)。



(3)物料堆码要遵循上轻下重、上小下大、不倾斜,摆放严密紧靠、位置居中、标签朝外的原则,并用缠绕膜或其他材料进行打包。以编织带包装线缆,用缠绕膜打包方式如图38示:

4)托盘规格要与包装件集合尺寸匹配(如以编织带包装线缆,成卷外径为380mm时用1150mm×770mm的托盘等,原则上包装件不得超出托盘,特殊情况单方向超出托盘的累加长度≤50mm)。以编织带包装的电缆线,堆码高度(含托盘高度)不得超出1.2m;



(5)不同编码或同一编码不同特殊信息(包括颜色、长度等)、合同号的物料,不能混放在一起(应分开码放),尾数箱放在托盘最上端;

1.1 外观要求

物料交付华为时,包装件外观(包括所粘贴的标签)需按照《采购物料包装基本技术要求》第3节《包装件外观质量标准》执行。
