GB 4793.1-2007 & IEC 61010-1:2010+AMD1:2016：

绝缘材料应有足够的耐热能力。

对用来支撑其他零部件与电网电源连接的且用绝缘材料制成的零部件，应采用设备内一旦发生短路而不会导致危险的绝缘材料制成。

如果在正常使用时，端子承载电流超过0.5A，以及如果在不良接触的情况下散发大量的热量，则支撑这些端子的绝缘件应采用其软化程度不会达到可能导致危险或进一步造成短路的材料来制成。

在有怀疑的情况下，通过检查材料的数据来检验是否合格。如果材料数据不能令人确信，则要进行下列之一的试验。

NOTE：不要将耐热性与防火搞混，这是两种不同的风险。要理解绝缘材料的定义，不是只有网电才叫绝缘材料。（IEC 60050-212）

GB 9706.1-2020 & IEC 60601-1:2020：

耐热性可通过下列试验确认，如果提供符合要求的满意证据，则无需进行本试验：

如果外壳部分和其他外部绝缘部件受损伤可导致不可接受的风险，则通过球压试验进行验证：除了软电线的绝缘以及陶瓷材料部分外，由绝缘材料制成的外壳和其他外部部件需要进行球压试验。试验在温度为75℃±２℃的加热箱中进行，或者是使用技术说明书中列出的环境温度（Tma）±２℃加上超温试验中测量所得的绝缘材料有关部分的温升，取二者中的较大值。

在1h后退出测试，并测量钢球压痕的直径。压痕直径不应大于２ｍｍ。

用于支撑未绝缘的网电源部分的绝缘材料部件，其老化将影响ME设备安全时，通过球压试验进行验证：

试验如上所述，但试验温度为125℃ ±２℃，或者是使用技术说明书中列出的环境温度(Tma)（±２℃加上超温试验中测量所得的有关部分的温升，取二者中的较大值。

对陶瓷材料部件、换向器的绝缘部件、炭刷帽等类似部件以及不作为加强绝缘的线圈骨架，都不进行这一试验。

IEC 62368-1:2018:

直接安装导电金属零部件的热塑性零部件:

如果塑料软化会导致安全防护失效，则直接安装导电金属零部件的热塑性零部件应当能充分耐热。

通过检查材料制造商的维卡或球压试验数据来检验是否合格。如果不能提供试验数据，则要通过维卡试验或球压试验来检验是否合格。

通过对零部件按IEC 60695-10-2的规定进行球压试验来检验是否合格。试验在温度为

（T-Tamb+Tma＋15℃）±2℃的加热箱内进行。但是，支撑由电网电源供电的电路中的零部件的热塑性零部件要在至少125℃的温度下进行试验。试验后，尺寸d（压痕的直径）不得超过2mm。如果根据对材料物理特性的检查清楚地表明，该材料能满足本试验的要求，则不进行本试验。

GB 4706.1 & IEC 60335-1:2020:

对于非金属材料制成的外部部件、用来支撑带电部件（包括连接）的非金属材料部件以及提供附加绝缘或加强绝缘的材料的热塑材料部件，其恶化可导致器具不符合本部分，应充分耐热。

本要求不适用于软线或内部布线的绝缘或护套。

通过按IEC 60695-10-2 对有关的部件进行球压试验检查其符合性。

该试验在烘箱内进行，烘箱温度为40℃±2℃加上试验期间确定的最大温升，但该温度应至少：

对外部部件 为：75℃±2℃。

对支撑带电部件的部件为：125℃±2℃。

然而，对提供附加绝缘或加强绝缘的热塑材料部件，该试验在25℃±2℃加上非正常工作试验期间确定的最高发热的温度下进行（如果此值是较高的话）。只要19.4 的试验是通过非自复位保护装置的动作而终止的，并且必须取下盖子或使用工具去复位它，则不考虑其19.4 的温升。（19.4，短路限制温度的控制器，如果器具带有一个以上的控制器，则它们需要一次被短路）。

注1：对线圈骨架，只有那些用来支撑或保持接线端子在位的部件才经受该试验。

注2：该试验不在陶瓷部件上进行。

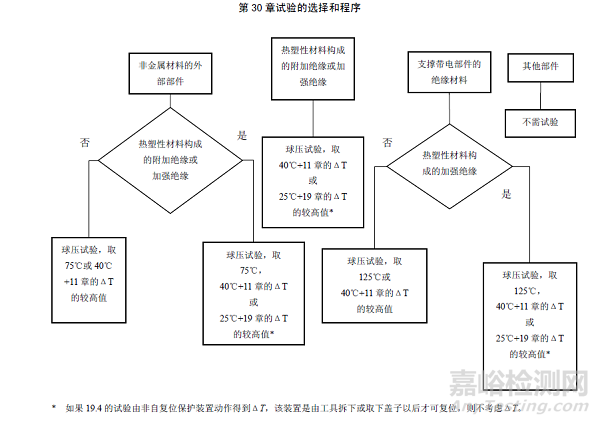

注3：耐热试验的选样或程序如图O.1 所示。
