寄生电感是指寄生在电路板的PCB走线或其他元器件上的电感。有导线的地方就会有寄生电感，比如PCB上的铜线、过孔、芯片内部的Bonding线、元件引脚、线缆等都会存在寄生电感，这些寄生电感的感量一般是nH级。

1、过孔寄生电感

过孔寄生电感是指存在于过孔上的寄生电感，过孔寄生电感带来的危害往往大于寄生电容的影响。过孔寄生电感引起阻抗不连续，尤其是对高速差分信号影响更加明显，设计时应加以管控。

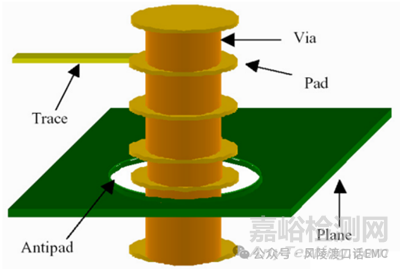

图1：过孔寄生电感

2、器件引脚寄生电感

插件器件引脚的寄生电感应引起重视，电容器件引脚的寄生电感是导致电容高频滤波性能降低的主要因素；而功率器件引脚的寄生电感与寄生电容是引起高频振荡噪声的主要原因之一。

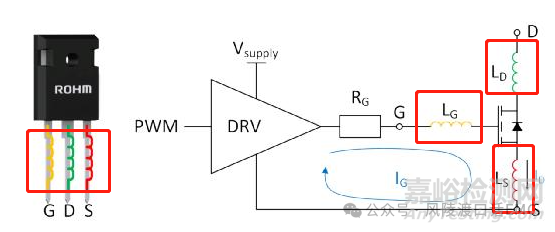

图2：器件引脚的寄生电感

3、PCB布线寄生电感

图3：PCB布线的寄生电感

根据电感定义可知，PCB布线本身是存在寄生电感的，而电感大小受线长、线宽影响，同理任何芯片内部布线也存在寄生电感，其电感大小同样受线长、线宽影响。PCB布线寄生电感是导致滤波电容性能降低、寄生振荡的重要因素之一。另外，参考平面上的寄生电感是导致地电位差的根本原因，而地电位差是导致共模噪声干扰的重要因素之一。

4、线缆本身的寄生电感

图4：线缆的寄生电感

线缆寄生电感同布线寄生电感类似，却很容易被大家忽略。尤其线缆地线的寄生电感是引起两端信号参考电位差的主要因素，对于强信号地电位差影响较小；而对于弱信号、小信号的影响就非常明显，是导致抗扰度测试失败的重要原因，也是导致辐射发射超标的重要原因。（地电位差产生共模噪声电流）

5、金属搭接处的寄生电感

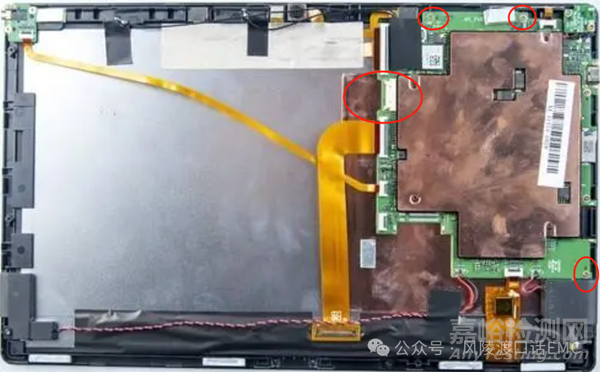

图5：金属搭接处的寄生电感

6、参考平面的寄生电感

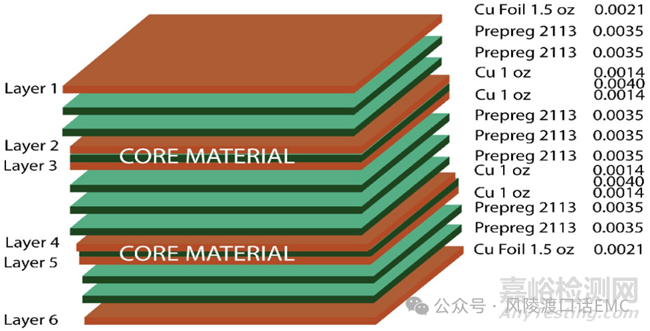

图6：PCB参考层的寄生电感

很多工程师都会感觉到多层板PCB设计的抗扰度性能优于两层板，是因为多层板拥有完整的参考层平面，而两层板不具备完整的参考平面，完整的参考平面寄生高频状态下的电感非常小，高频噪声电流流过时产生的地电位骚动也非常小，不容易干扰到敏感信号，而两层板因为参考平面完整性的问题，寄生电感较大，高频噪声电流流过时产生的扰动也较大，容易干扰敏感信号。
