智能手机防水解决方案

嘉峪检测网        2017-03-20 09:20

IP防护等级对应图

等级

第一位数字-防尘

等级

第二位数字-防水

防水使用场景

IP0X

没有保护

IPX0

没有保护

无要求

IP1X

防止大的固体侵入

IPX1

水滴滴入到外壳无影响

防水滴

IP2X

防止中等大小的固体浸入

IPX2

当外壳倾斜到15度时水滴滴入无影响

防水滴

IP3X

防止小固体进入侵入

IPX3

水或雨水从60度角落到外壳上无影响

防雨

IP4X

防止物体大于1mm的固体进入

IPX4

液体由任何方向泼到外壳没有伤害影响

防溅

IP5X

防止有害的粉尘堆积

IPX5

用水冲洗无任何伤害

防喷流

IP6X

完全防止粉尘进入

IPX6

大浪的防水保护

耐水性



IPX7

水下1米可以浸泡30分钟

防浸



IPX8

可以长时间连续在水中使用

潜水



手机防水解决方案

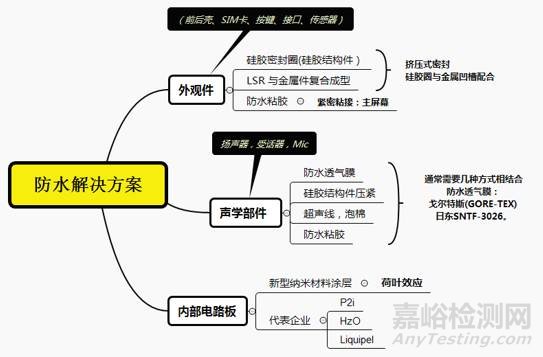

智能手机的防水技术需要在不同的部位采用不同的隔离方案,首先在外壳上以硅橡胶(圈、垫)密封和防水粘胶、声学防水(防水透气隔膜),进一步采用电路板防水(纳米材料覆膜)等多种方式,以达到高等级的防水效果。

 手机防水解决方案



1.硅橡胶密封:液体硅胶注射成型技术(LSR/LIM)

苹果、三星等手机制造商对手机前后壳、SIM卡槽、电源侧键、接口和传感器等部位采用了硅胶密封圈来进行密封。而硅胶密封圈的核心加工生产技术是液体硅胶注射成型技术(LSR/LIM)。

  • 密封原理:橡胶密封是一种挤压式密封。基本原理是依靠密封件发生弹性形变,

从密封接触面上面形成接触压力,只要接触压力大于密封介质的内压,就不会发生泄漏。

  • 密封材料:硅橡胶具有耐热耐寒、弹性高、压缩率高、耐氧化、电绝缘、隔热散

热等优良特点,是目前防水结构件最佳选择。

  • LSR工艺流程

 手机防水解决方案

 手机防水解决方案



  • LSR技术关键

智能手机的防水硅胶圈多是在原有的金属配件上进行二次成型,同时体积比一般使用的硅胶圈更小,与机壳、配件配合度要求更高,需要采用更加精密(微量)注射成型技术。



因此LSR要实现精密注射成型的关键如下几点:

(1)液态硅胶的充分混合

➀精确混合比例:LSR为A和B双组分原料,在注塑成型前,必须按照精确的1:1充分混合,如果是有色液态硅胶制品,也必须要精确控制色浆比例。

➁混合器:静态混合器是注射成型中的关键的部件,A、B胶只有静态混合器充分均匀混合后,才能保证注射到模具中液态硅胶完全硫化成型。



(2)注塑机部件的密封和温度控制

➀由于LSR低粘性,要考虑材料的回流和漏胶,必须对螺杆进行密封;

➀由于LSR成型过程中模具是加热的,为了防止LSR固化,可采用水冷式结构的射嘴来保证温度足够低。



(3)注塑过程中成品控制

➀分模线:预先考虑分模线的位置及精度,有助于避免空气的夹带和焊接,避免毛边;

➁收缩:虽然LSR在注射成型中没有收缩,但由于其极高的热膨胀系数,在脱模、冷却后通常有2%~3%的收缩;

➂注胶口的位置:需要考虑实际产品收缩率;

➃0抽真空:在设计分模线时确保模具密闭,真空泵通过模具开关下面的夹具将所有空腔抽真空;

➄脱模:一般采用分馏柱塔板、推顶销和空气推顶的脱模技术。

➅模具温度:LSR是在加热中硫化成型的,必须控制模具内温度均匀分布。
