随着电子技术的飞跃发展，数字式测量技术在电线电缆检测领域得到越来越广的应用，现有国标已明确规定了可采用导体直流电阻智能测试仪作为导体直流测试的专门设备。导体电阻智能测试仪具有高效率，高准确度，高分辩性等优势将处于该行业的佼校者。
 二、导体电阻在电线电缆测试中的重要性
    导体电阻测量是电线电缆检测项目的重中之重，导体电阻的大小直接影响电能的消耗，系统的电压降，电路的漏电及发热，甚至短路，因此导体电阻测试仪器的选用就尤为重要。下面就将河南瑞奇质检设备研究所生产的型号为ZZJ-E半导体电阻测试仪作一介绍：
    1.首先ZZJ-E半导体电阻测试仪满足GB/T3048.4-2007电线电缆电性能试验方法标准要求。且自带系统换算和自动较正，具有正反向测量。
    2.主要结构：
A：导线架及夹具图

B：测试系统主机和显示屏

3.仪器主要技术参数；
        A   测试最大面积    300mm2
        B   测试导线长度    1000mm
        C   电流电压端间距   60mm
        D   夹具接触宽度     42mm
        E： 直流电阻测量范围1uΩ～2.5MΩ(有效数据为六位)
        F： 温度测量误差范围 ±0.1℃
三、试样前处理
1.从被电线电缆上切取长度不小于1m的试样，（或盘卷作为试样）除掉导电缆外护套绝缘外表皮及其它覆盖物，也可以只取试样两端覆盖物露出导体，处覆盖物时避免损伤导体，以防影响测量数据，
2.试样需要较直,不许截面扭曲或者导体拉长。
3.金属表面洁净，不应有附着物，油污等，氧化层尽可能除去。
4.对于铝导体如截面再95mm2以上，建议选3m,电流引入端可采用铝压接头。
四、测试操作

1. 测试前试样在环境温度为（15℃～25℃）湿度不大于85％的环境中处置至少24小时，
2. 将处置过的试样固定在仪器夹具上，使导体和夹具充分接触。
3. 打开计算机测试系统，输入试样编号，型号规格，电压等级，材料状态及日期。
4. 查看环境室温湿度及系统热电偶问度和环境室温度差异，确认相差不超过0.1℃
5. 测量，对于小于0.1Ω的，读取一个正相读书和反向测量数，取算术平均值，对于较大电阻取俩个测量的平均值。
6. 关闭系统卸掉试样，记录下数具。

五、影响结果的几点感悟
    1.由于系统测量时会对结果产生一定的误差，所以当平均值于俩测试值之差与平均值之比大于0.1%时，就应减掉误差值。
    2.测试人在测试过程中，可能操作错误对测试结果产生影响，如  （是样未拉直，绞合结构试样测试端松动，测试样品表面样化未处理干净，剥离绝缘层损伤截面静置时间过短等） 都需要重新测试确认。
3.温度变化较大，系统热电偶测温前后俩次变化超过0.2℃，或者与实验操作台相差较大时，确定好实际温度重新测试确认。
4.数字的修约也是影响结果的一环，截面比较大的导体阻值一般较小，所以数字的修约就显得尤为重要，一般以此截面标准对应的效数字位数为准，且不要以小数点位数确定。
5.为了使测试值更加接近于真实值，应把测试值和仪器检定对应范围的读书值作对比，或者采购标准电阻，与标准电阻对应范围的测试值对比，取掉相差部分。
6.智能测试测试虽然省掉了计算环节，但是我们检测人要懂得测试原理。并要清楚演算公式并会验证智能测试数据和温度系数。
测试值修正到20℃时的计算公式为;
                 R₂₀=R_t.k_t.1000/L
其中R20-20℃时每公里长度电阻值，Rt-t℃时L长电缆的实测电阻值，L-被测量的电缆长度，Kt-温度为t℃时的温度校正系数。
铜导体为        Kt,cu=254.5/234.5+t=1/1+0.00393(t-20）
铝导体为        Kt,AL=248/228+t=1/1+0.00403(t-20）
            附温度系数表（0℃～23)℃

六、举例说明几种因素对测试电阻的影响

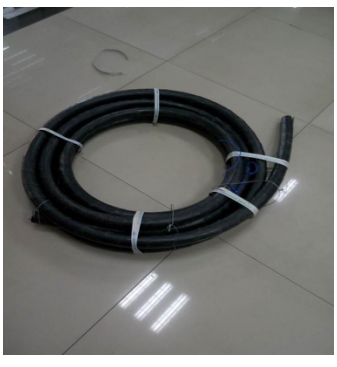

测试导体电阻185mm2完整试样图片如下



对于绞合导体端头松动，试样静置时间太短，以及温度偏差测的数据如下;

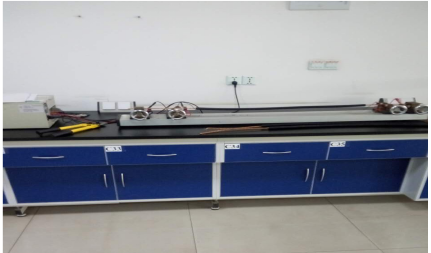

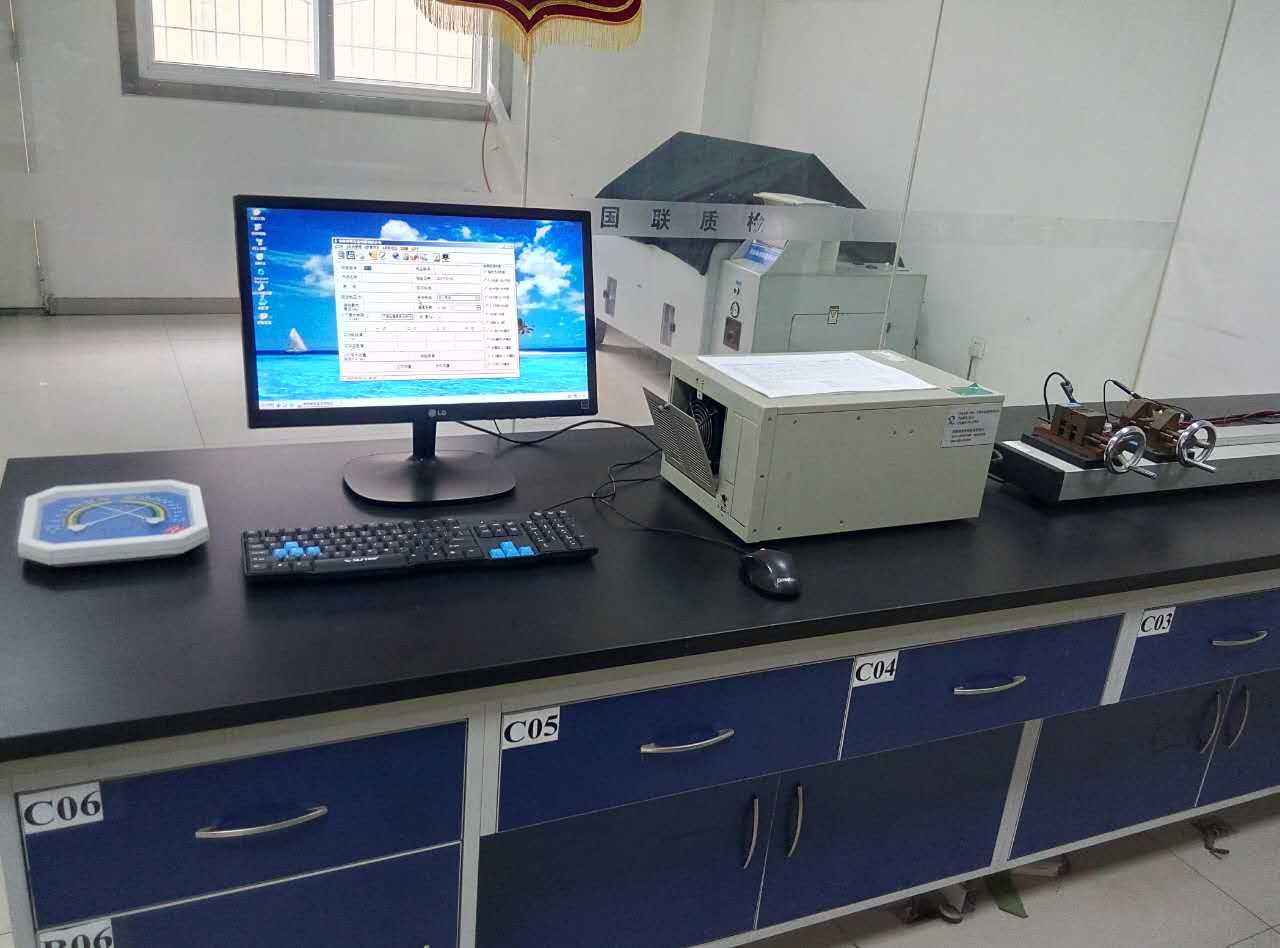

示例中的测试图片

    由上测试结果看出：同一导体按要求测试时的测试值和真正测试值有一定差距，因此大家在测试时要一定按标准及有关影响的因素测试得出正确的数具。
    最后，为了保证仪器的正常使用，要按时检定，定期对仪器进行保养，保持系统更新，测试夹具和整体仪器的清洁，特别是注意夹具不能氧化。
    总之，试验是仪器的结果，只有充分了解仪器，并规范操作，剔除影响的因素，才能得出正确的结果，以上是西安材料检测网的实验员对仪器及测试情况的了解。如果您有意见或建议可以在论坛为留言
