LED路灯检测常见问题:独立式LED控制装置

嘉峪检测网        2016-07-05 17:32

1、适用标准

独立式LED控制装置申请国内强制性认证时,安规要求除了要满足GB 19510.1-2009《灯的控制装置 第1部分:一般要求和安全要求》、GB 19510.14-2007《灯的控制装置 第14部分:LED模块用直流或交流电子控制装置的特殊要求》,独立式LED控制装置还要满足GB7000.1-2007《灯具 第1部分:一般要求与试验》的要求。电磁兼容需要同时满足标准GB 17743-2007《电气照明和类似设备的无线电骚扰特性的限值和测量方法》、GB 17625.1-2012《电磁兼容限值 谐波电流发射限值(设备每相输入电流≤16A)》。虽然国内强制性认证没有要求LED控制装置要满足电磁兼容抗扰度中的浪涌部分,但很多LED路灯厂都希望灯具的防雷措施在LED控制装置得到实现,往往优先采购带有防雷措施的LED控制装置。所以需要提醒LED控制装置生产厂家,假设LED控制装置是配套路灯使用的,那么在产品设计时就要注意电磁兼容抗扰度中的浪涌部分,以免获证后用在LED路灯中不满足相关要求出现不合格而无法销售。

此外在新版GB7000.1-2015《灯具 第1部分:一般要求与试验》的第10.2章绝缘电阻和电气强度中有新增要求,对I类固定式灯具,进行绝缘电阻和介电强度时允许将灯具内部符合IEC61643-11的低压电涌保护器切断。目前较多LED路灯厂为了安装方便及提高防浪涌电压效果,普遍采用防浪涌装置安装在LED控制装置内部的设计,所以为了配套LED路灯开展新版GB7000.1-2015的绝缘电阻和电气强度测试,LED控制装置应在设计时就考虑,在切断防浪涌电压的功能接地进行绝缘电阻及电气强度试验时,不得因该功能接地端的断开而使其它本应承受绝缘电阻和电气强度试验的部件,实际没有进行该两项试验。并且LED控制装置的铭牌上必须标注“内有防浪涌装置”的提示语句。

LED路灯检测常见问题:独立式LED控制装置

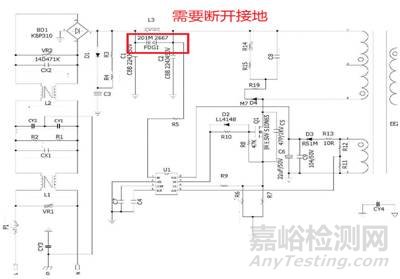

图1 绝缘电阻及电气强度试验应断开内置防浪涌装置接地



LED路灯检测常见问题:独立式LED控制装置

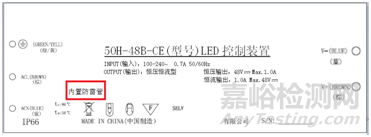

图2 内置防雷管的LED控制装置铭牌标示范例



2、独立式LED控制装置电源连接问题
对独立式LED控制装置,如果提供电源连接方式是不可拆卸的软缆或软线和接线端子的连接方式,必须满足GB7000.1第5章5.2.10.3条款的拉力的要求的,特别注意的是,在使用接线端子连接方式的独立式LED控制装置,为了防止护套线从控制装置上脱落,必须配备导线固定架。

LED路灯检测常见问题:独立式LED控制装置
图3 导线固定架结构



3.、独立式LED控制装置IP防护问题
目前LED光源在户外照明灯具得到了广泛的使用,户外照明灯具配套的独立式LED控制装置的IP等级多为IP65,而且此类控制装置较多为内部灌胶结构。部分生产企业认为LED控制装置内部全灌胶,在做完IP等级试验后,虽然有水滴进入到壳体内部附着在灌封胶上,但并不影响LED控制装置的正常使用。灌封胶的质量受到制作环境、制作材料、制作工艺等因素的影响,在国内认证中普遍认为内部全灌胶是一种不可保持一致性的型式,所以在进行完IP等级试验后LED控制装置里面有水滴是不可接受的。

基于上述原因,独立式LED控制装置为IP65并且是灌胶结构,在进行IP防护等级试验后,需打开LED控制装置的外壳,检查里面是否有水滴,有水滴则不合格,即使控制装置仍能正常工作。

LED路灯检测常见问题:独立式LED控制装置

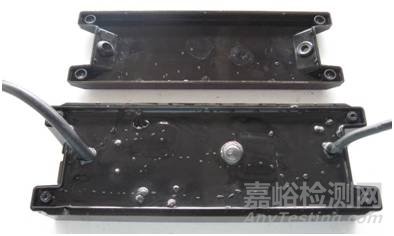

图4 IP试验后LED控制装置内部灌封胶发现有水滴



4、LED控制装置与灯具配套测试时存在的问题
如果LED控制装置与LED路灯的光源腔是分别独立的,且独立式LED控制装置标记上的ta和IP等级与光源腔(灯具)标志上的ta和IP不同,则此独立式LED控制装置应按照LED控制装置标志上的ta和IP等级进行检测进行GB7000.1检测。这个应该比较好理解,因为这个独立式LED控制装置的使用环境完全可以独立于控制装置后面的光源腔,这种情况可能出现在超薄LED路灯灯头结构中。

但是当一个独立式LED控制装置固定在光源腔上时,并且是不可以随意取下来的,则即使在此LED控制装置标志上的ta和IP等级与光源腔(灯具)上的ta和IP等级不同,在对此控制装置进行随机检测时,则没有必要单独按照LED控制装置标志上的ta和IP等级进行GB7000.1检测,但是LED控制装置标志上的ta和IP不得小于光源腔(灯具)上的ta和IP等级。
