案 例
某LED 驱动控制器产品（以下简称该产品）正在进行辐射测试，测试结果显示“Fail” , 辐射超标 20dB。

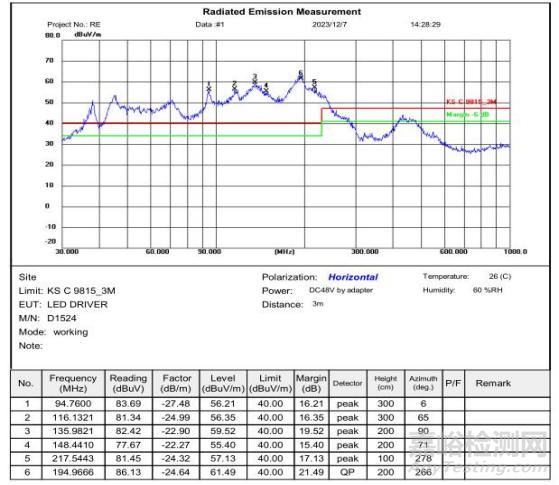

水平方向数据

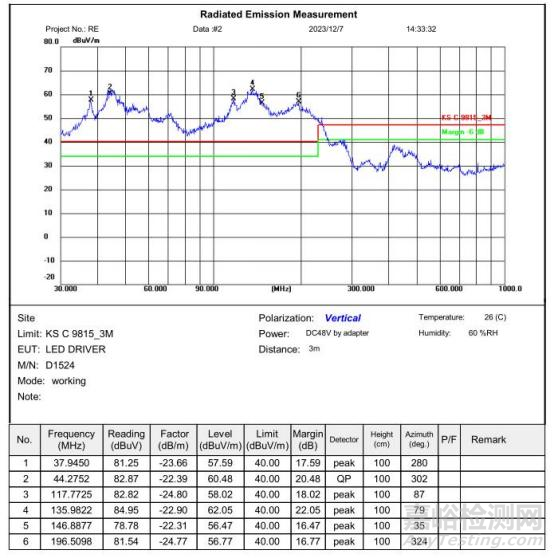

垂直方向数据
红色线代表标准限值，如果超过红色限值代表Fail；
绿色代表余量6dB限值。测试曲线在绿色以下代表余量充足，数据合格。
（产品测试数据图）
第一步：初步判断超标频段及超标类型
测试数据里常见的超标曲线类型有：
1、30-200MHZ整个频段呈现鼓包超标
2、100-1000MHZ单支毛刺超标
3、30-1000MHZ整体曲线飘高
因此，我们可以判断该产品从30MHZ-300MHZ符合第一种情况，属于包络性超标，因此存在很强的共模干扰。
第二步：进一步排查及验证超标原因
产品信息：该产品架构采用48V外置适配器进行供电；主机由32个LED驱动电路组成；单片机控制 PWM 实现调光；LED 灯条采用外置线缆连接。
产品测试接线图如下：
（产品测试接线图）
我们通过如下几种方法来进行排查及验证：
1、 更换电源适配器，测试发现数据没有变化；
2、 适配器输出线材上加磁环，测试发现数据没有变化；
3、 LED线材上追加磁环，测试发现包络有轻微下降，但整体的数据还是超标；
4、 拔掉LED灯线材，测试发现超标的包络消失，数据合格；
通过以上的排查及验证，我们发现包络性超标的根本原因不是线材带出来，而是主机产品上的电路源头辐射出来。
第三步：整改电路源头的辐射超标问题
经过分析确认，电路源头的辐射问题是导致包络性超标的主要原因。因此，对主机PCB电路进行深入整改变得至关重要，这需要我们进一步详细剖析电路结构。

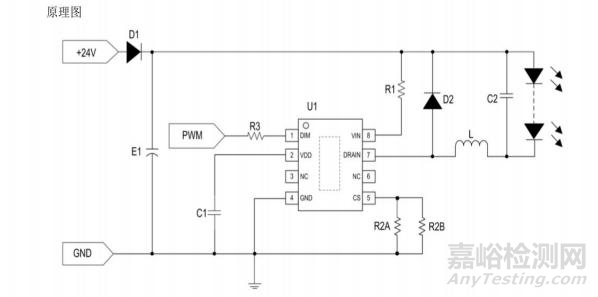

（LED 驱动电路）
在进行近场分析时，我们借助频谱仪发现，当探头置于DCDC电路附近时，检测到了显著的包络超标信号，这表明驱动电路位置是干扰源最为严重的地方。值得注意的是，这一频率范围与远场测试所得数据相近。

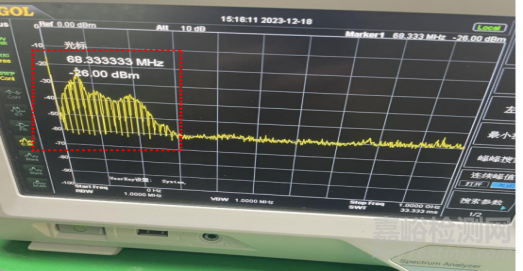

（频谱近场数据图）
此外，该产品的驱动芯片采用BUCK方案，属于降压型DC-DC转换器，具有恒定输出电流的特性。在工作过程中，BUCK电路的开关节点可能会出现振铃现象，这种现象会引发强烈的高次谐波干扰。为了有效解决这一问题，可以通过在开关节点处添加RC电路来有效抑制振铃现象，从而降低谐波干扰，提升电路的整体性能。
在追加上述参数并进行近场探头测试后，我们观察到整改后的近场分析波形呈现出非常平稳的状态，未再出现包络超标的情况。

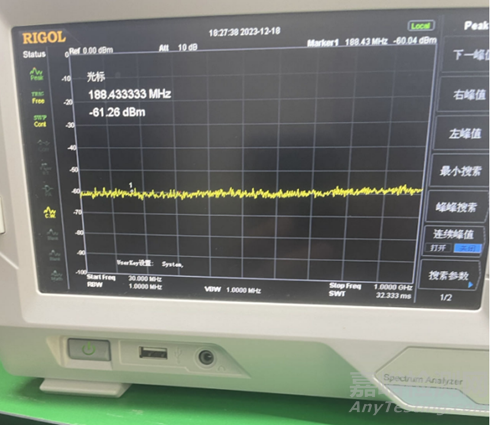

（频谱近场数据图）

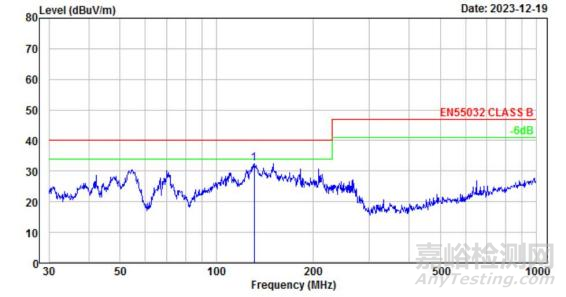

三米暗室复测数据如下：测试数据余量都在5dB 以上，满足标准要求。
（复测数据图）
LED 驱动控制器辐射超标整改思路总结
LED驱动控制器产品出现辐射超标问题，在电子产品的EMC测试中是一种常见现象。为了有效解决这类问题，我们可从以下几个方向进行考虑和处理：
1、对于辐射超标的产品，我们首先可以尝试在输出线缆上增加磁环以验证其效果，这样可以帮助我们更准确地定位干扰源头。
2、在检查BUCK电路时，需要特别关注是否已经添加了RC吸收电路。同时，也要确认输出端是否加装了滤波电容，以及电源网络上是否串联了磁珠，这些措施都有助于减少电磁干扰。
3、使用近场探头来进一步确认PCB上的干扰源，这样可以更精确地找到问题所在，并针对干扰源进行滤波处理，从而有效地解决辐射超标的问题。
