【名企实验室】揭秘ThinkPad日本大和实验室(组图)

嘉峪检测网        2015-11-02 22:09

位于日本横滨的大和实验室是联想Thinkpad面向全球市场最核心的研发基地之一。从IBM时代,日本的大和实验室就是许多“小黑”粉丝向往的地方。收归联想后,目前联想拥有三家研发机构,分别位于北京、日本和美国北卡罗来纳州。但所有Thinkpad笔记本电脑机型的设计仍然全部由大和实验室负责,可以说这里是所有Thinkpad的家。



2005年联想收购了大和实验室的全部所有权,保留了全部的技术研发团队和硬件设施。现在IBM时期的Thinkpad大和实验室已原样搬迁至横滨市的未来港中央大楼,名字仍为“大和实验室”。



大和Thinkpad实验室历来以顾客的实际应用为研发产品的出发基点,测试日常使用PC过程中可能出现的应用问题,直到这款产品能最终通过所有的严格测试为止。



目前大和实验室包括环境实验室、工作噪音实验室、电子波实验室、抗磨损检测和振动冲撞实验室等。

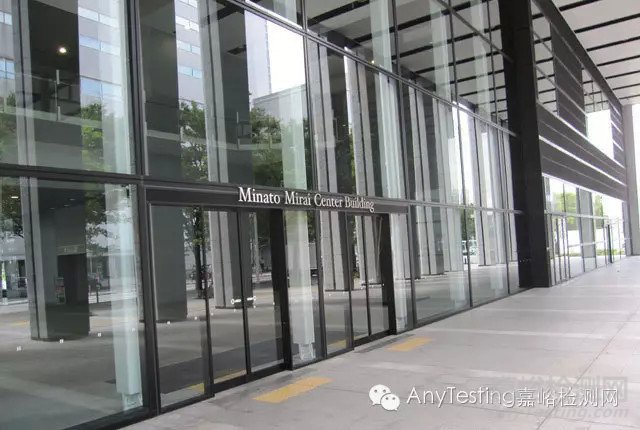

1、办公楼

揭秘ThinkPad日本大和实验室(组图)

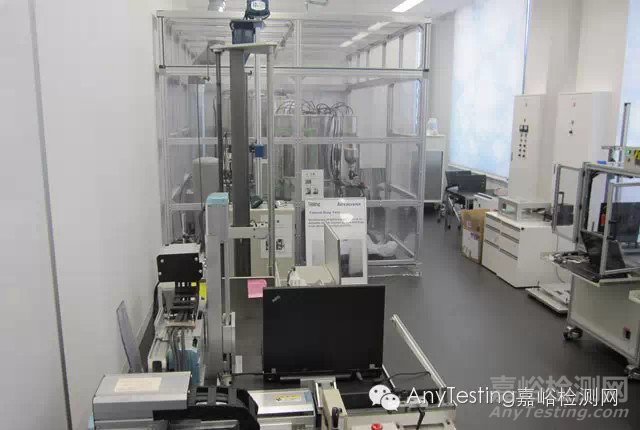

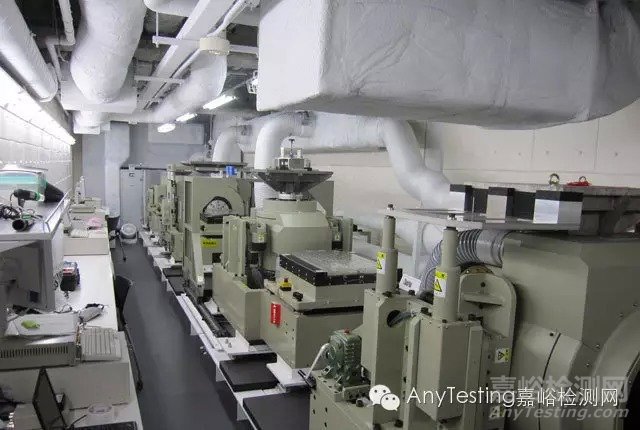

2、牢固性、耐久性设计实验室

揭秘ThinkPad日本大和实验室(组图)

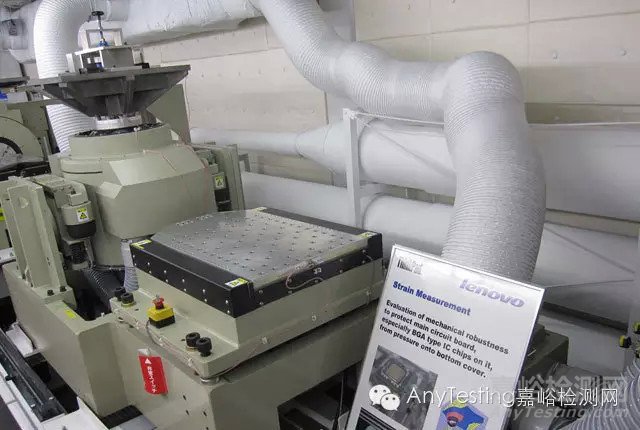

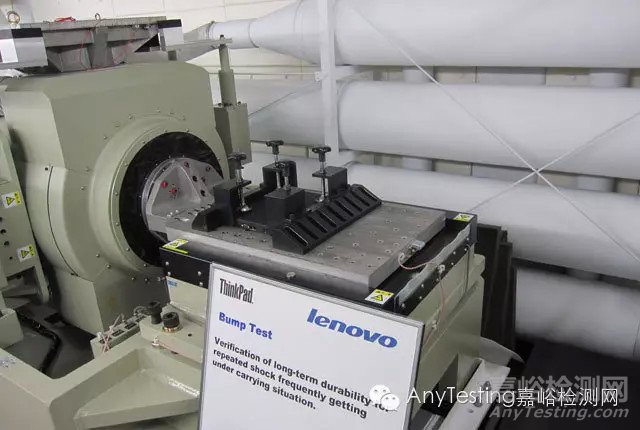

3、该设备测试笔记本的坚固性、耐久性

笔记本在携带过程中,经常处于颠簸状态,液晶屏、风扇轴等都处于考验中,该设备能模拟横向及纵向的各种瞬时冲击,瞬时冲击力可以达到数百牛顿。

揭秘ThinkPad日本大和实验室(组图)



4、背包压力测试,测试笔记本的抗颠簸性

揭秘ThinkPad日本大和实验室(组图)



5、环境实验室。

揭秘ThinkPad日本大和实验室(组图)

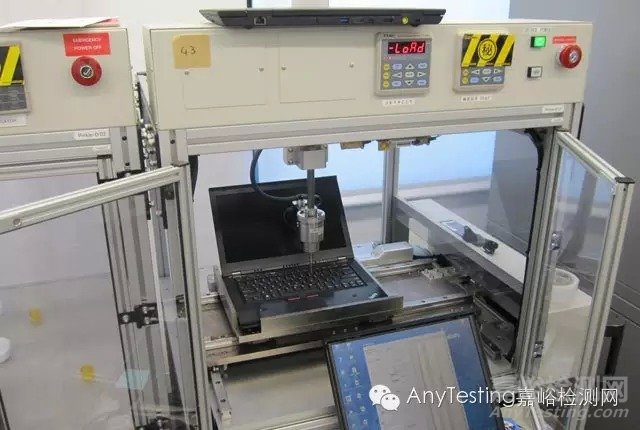

6、键盘手感测试,保证使用者在敲击键盘时手感舒适。

揭秘ThinkPad日本大和实验室(组图)

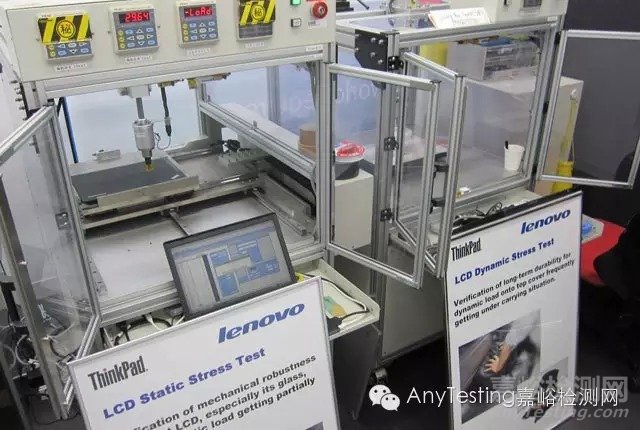

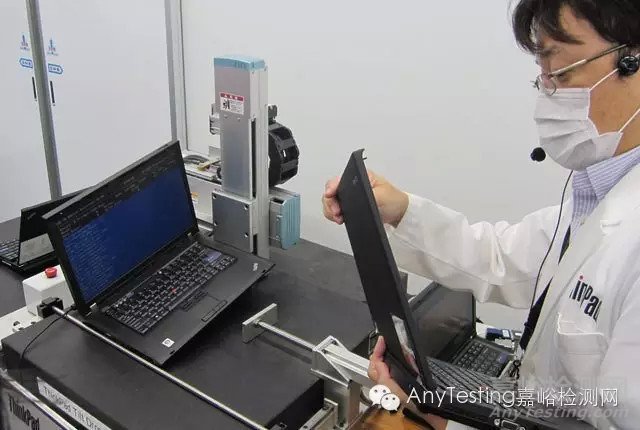

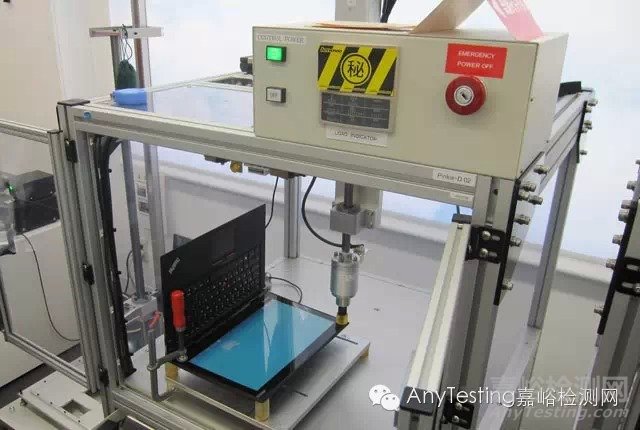

7、液晶屏弯曲试验

通过金属设备的压力使液晶屏不在同一平面上,测试笔记本的柔韧度。

揭秘ThinkPad日本大和实验室(组图)

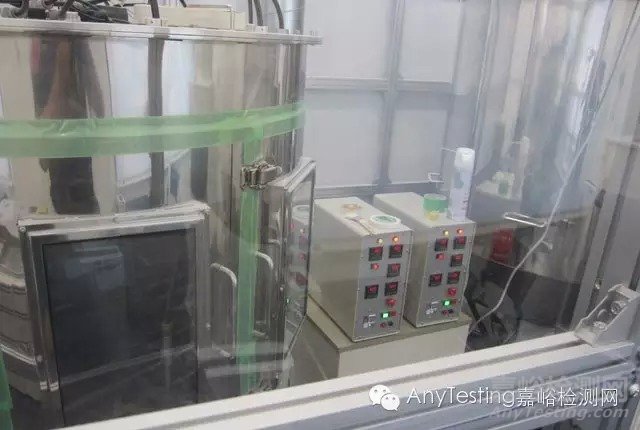

8、抗灰尘实验

笔记本在使用过程中不可避免会有灰尘通过键盘缝隙进入内部,该实验可以保证在灰尘进入的情况下笔记本仍然可以正常工作。

揭秘ThinkPad日本大和实验室(组图)



9、下落实验

在约1.5米的高度,使笔记本自由落体,测试其抗摔性。

揭秘ThinkPad日本大和实验室(组图)

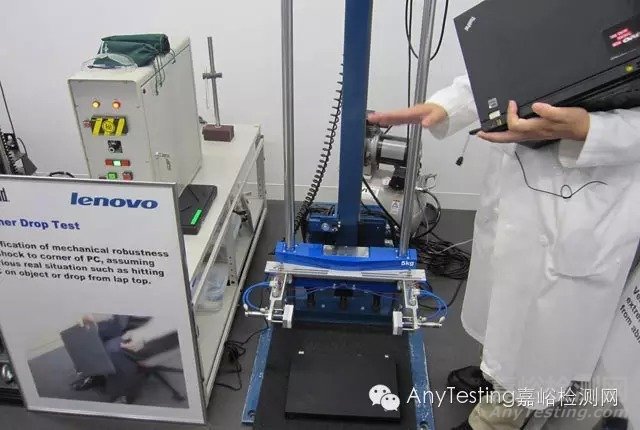

10、边角掉落实验

当然,笔记本掉落时可能不会那么平稳,比如某个角先着地会怎样呢?边角掉落实验就是测试这种情况下对笔记本造成的冲击,看是否会出现断裂或掉漆现象。

揭秘ThinkPad日本大和实验室(组图)



11、笔记本正在运行时的滑落实验。

揭秘ThinkPad日本大和实验室(组图)

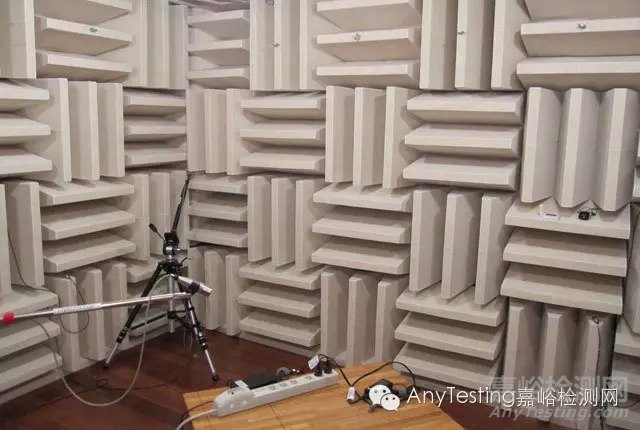

12、工作噪音实验室

图为半无音室,这种墙面几乎不反射任何声音,在该环境下测试笔记本运行时的噪音大小。笔记本的运行噪音来自CPU、硬盘,甚至笔记本变压器。

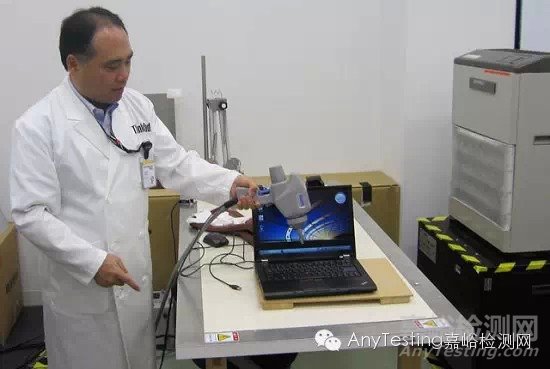

13、电子波实验室的静电测试

USB插拔以及网线水晶头插拔时经常会产生大量静电,该实验模拟这种情况,测试电压高达8千伏-16千伏。

揭秘ThinkPad日本大和实验室(组图)



14、LCD开关实验

不断开关持续测试四天。

揭秘ThinkPad日本大和实验室(组图)

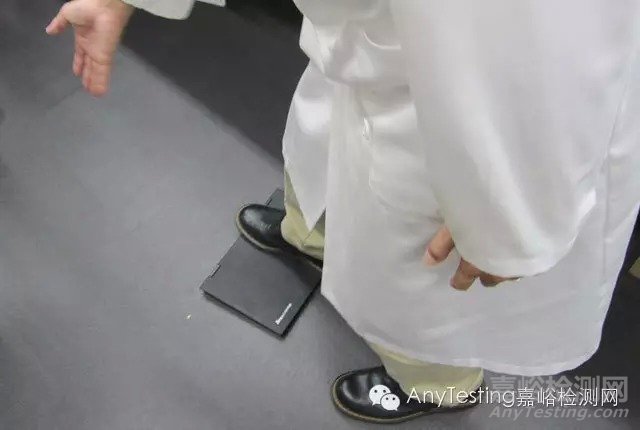

15、当一个人两脚踩到笔记本上后,这台笔记本是否还能正常工作呢?

揭秘ThinkPad日本大和实验室(组图)

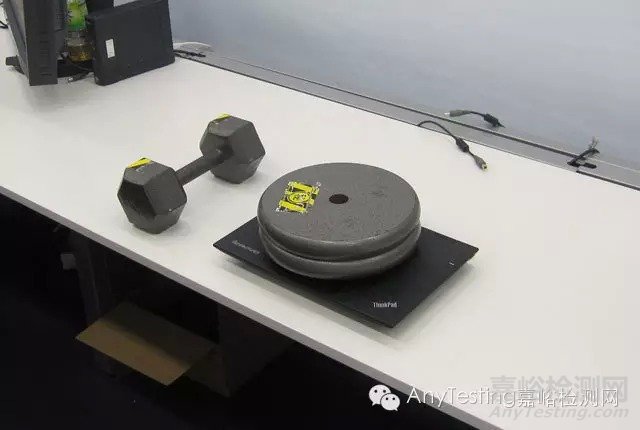

16、这两个铁质的重物,一个普通的女生双手抬起来会有些吃力,将它们压到笔记本上,也是实验的内容之一。

揭秘ThinkPad日本大和实验室(组图)

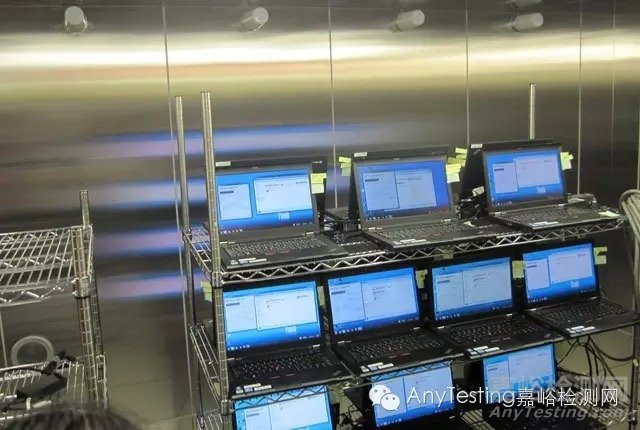

17、笔记本出厂后在运输的过程中,要经过飞机、轮船等运输工具,期间的温度可能0摄氏度以下,也可能高达60摄氏度。测试的温度范围区间为零下20摄氏度至60摄氏度。

揭秘ThinkPad日本大和实验室(组图)

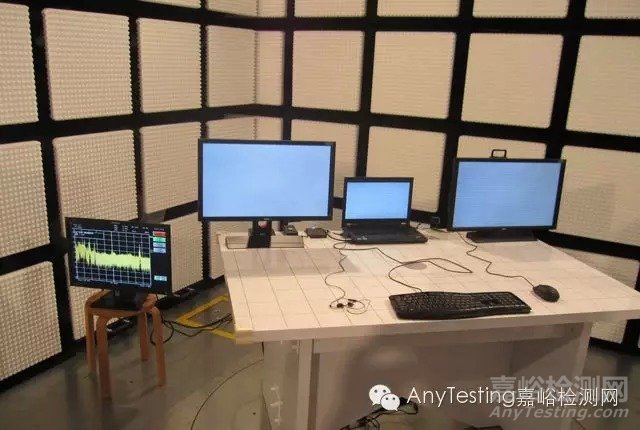

18、电波测试

图为半无音电波暗室,测试该环境下,其他设备产生的电波对笔记本造成的影响。

揭秘ThinkPad日本大和实验室(组图)

揭秘ThinkPad日本大和实验室(组图)
