电磁兼容是指同处于电磁波环境中能执行各自功能的共存状态，既要求都能正常工作又互不干扰，达到互相“兼容”状态。

辐射发射指电子、电气产品或系统由其内部电路工作时向其周围空间发射的电磁波。这个发射是通过空气作为传播路径而不是导线（包括信号线和电源线）。

通过将试验测量值与检测标准限值比较来判断EUT的辐射发射是否超标，测量值低于限值则PASS，反之则FAIL。

一、辐射发射试验通俗叫法

辐射试验；辐射骚扰；RE；机箱端口发射试验；辐射发射试验；电磁辐射骚扰；辐射骚扰限值测试。

二、辐射发射测试设备：

EMI测量接收机；频谱仪；EMI自动测试控制系统；天线；半电波暗室（3m法、10m法暗室）。

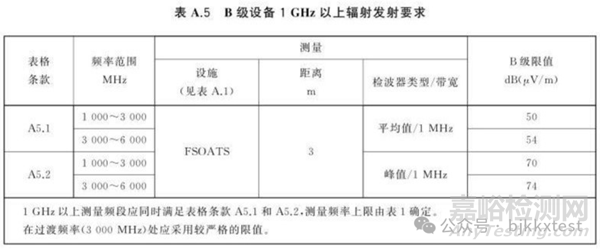

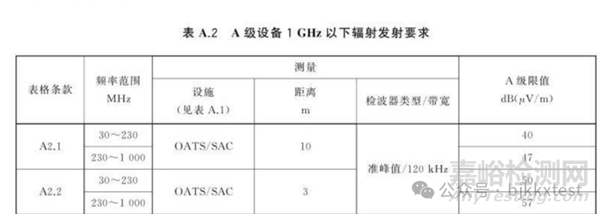

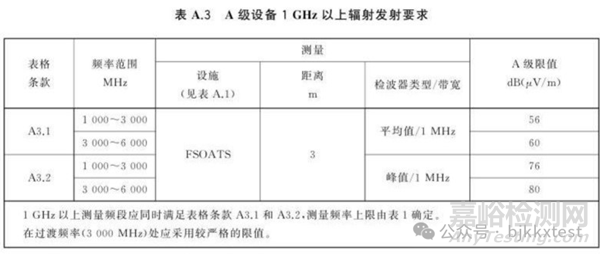

三、GBT9254.1标准测试限值要求：

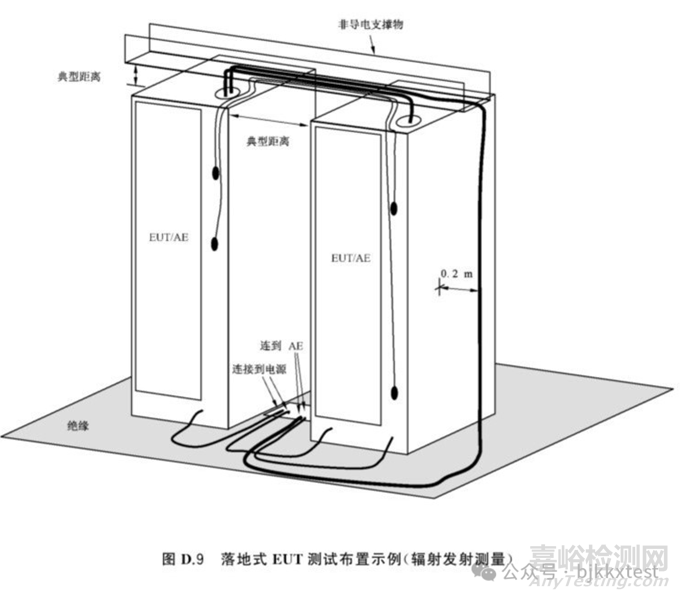

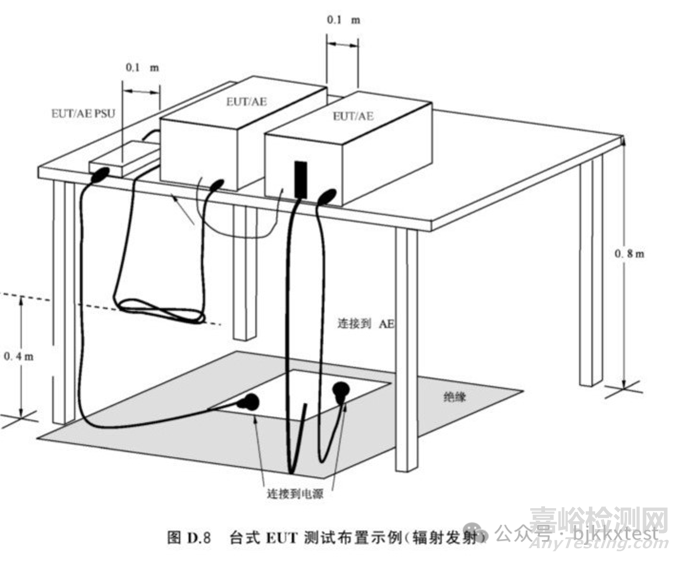

四、不同设备辐射发射测试布置图：

五、辐射发射测试步骤

1、按照在客户端的典型安装要求对受试设备进行布置，线材要遵从规格书规定的长度和型号；

2、在距EUT（受试设备）外墙3m 处放置天线和接收机，将天线中心调至离地面2m 高度；

3、先关闭受试设备，测试环境噪声电平；

4、开启受试设备，调整布线方式，执行不同功能，寻找最大辐射模式；

5、旋转天线，分别进行水平极化和垂直极化方向辐射骚扰；

6、以受试设备为中心移动天线，尽可能多的选取测试点进行测量；

7、选取最高辐射电平作为测量结果。

六、底噪测试及期间核查

底噪测试是每次测试前必做的一个步骤，以确保场地底噪是符合标准要求的，需要将标准要求的所有频段都进行测试，所有的测试结果都需要低于限值要求6db，如不满足，则不能进行测试。不可以先测试数据再补底噪。

期间核查用于保证实验室设备的稳定性，实验室所有的测试设备都需要在规定的时间内进行期间核查，辐射发射的期间核查需要每个月进行一次。期间核查是指为保持对设备校准状态的可信度，在两次检定校准之间进行的核查，主要记录本次核查和前次核查测试标准信号源的数据结果是否有较大差异。是对测量仪器是否保持其原有校准状态而进行的确认操作，是对测量仪器所开展工作进行的一种质量控制，通过期间核查可以增强实验室的信心，保证检测数据的准确可靠性。

七、注意事项：

1、辐射发射的测试结果和产品的布置合适程度直接相关，要严格按照检测标准进行布置，受试设备、辅助设备、所有的电缆以及用来连接天线与测量接收机的同轴电缆的走向在内的受试产品；

2、受试产品产品应在规定的额定标称电压和典型的负载条件下工作起来；

3、受试产品与接地平板之间的相对位置、连接线的摆放、电源线的捆扎、电源插座的连接等；

4、由于不同的受试产品具备不同场的分布，应在在两个极化方向上进行测试，水平极化方向和垂直极化方向；

八、造成辐射发射超标的原因是多方面的

在元器件布局阶段需要注意：

1、接口信号的滤波、防护和隔离等器件是否靠近接口连接器放置，先防护，后滤波；电源模块、滤波器、电源防护器件是否靠近电源的入口放置，尽可能保证电源的输入线最短，电源的输入输出分开，走线互不交叉；

2、晶体、晶振、继电器、开关电源等强辐射器件或敏感器件是否远离单板拉手条、连接器；

3、滤波电容是否靠近IC的电源管脚放置，位置、数量适当；

4、时钟电路是否靠近负载，且负载均衡放置；

5、接口滤波器件的输入、输出是否未跨分割区；除光耦、磁珠、隔离变压器、A/D、D/A等器件外，其它器件是否未跨分割区。

PCB布线阶段需要注意：

1、电源、地的布线处理无地环路，电源及与对应地构成的回路面积小；

2、差分信号线对是否同层、等长、并行走线，保持阻抗一致，差分线间无其他走线；

3、时钟等关键信号线是否布内层（优先考虑优选布线层），并加屏蔽地线或与其他布线间距满足3W原则，关键信号走线是否未跨分割区；

4、是否无其他信号线从电源滤波器输入线下走线，滤波器等器件的输入、输出信号线是否未互相并行、交叉走线。

九、辐射发射试验常用检测标准：

电磁兼容 通用标准 第 4 部分：工业环境中的发射  GB17799.4-2022；

脉冲电子围栏及其安装和安全运行 GB/T 7946-2015；

信息技术设备、多媒体设备和接收机 电磁兼容 第 1 部分：发射要求 GB/T 9254.1-2021；

多媒体设备的电磁兼容 发射要求 CISPR 32:2015；

多媒体设备的电磁兼容试验：发射限值 EN 55032:2015；

测量、控制和实验室用的电设备电磁兼容性要求 第 1部分：通用要求 GB/T 18268.1-2010；

轨道交通 机车车辆电子装置 GB/T 25119-2021；

工业、科学和医疗设备 射频骚扰特性 限值和测量方法GB 4824-2019；

工业、科学和医疗(ISM)射频设备 骚扰特性 限值和测量方法 EN 55011:2016+A1:2017；

工业、科学和医疗设备 射频骚扰特性 限值和测量方法CISPR 11:2016；

可编程序控制器第2 部分：设备要求和测试 GB/T15969.2-2008；

量度继电器和保护装置 第 26 部分：电磁兼容要求 GB/T14598.26-2015；

医用电气设备 第 1-2 部分：基本安全和基本性能的通用要求 并列标准：电磁兼容 要求和试验 YY 9706.102-2021；

车辆、船和内燃机 无线电骚扰特性 用于保护车载接收机的限值和测量方法 GB/T 18655-2018；

轨道交通 电磁兼容 第 3-2 部分：机车车辆 设备 GB/T24338.4-2018；

轨道交通 电磁兼容 第 4 部分：信号和通信设备的发射与抗扰度 GB/T 24338.5-2018；

轨道交通 电磁兼容 第 5 部分：地面供电设备和系统的发射与抗扰度 GB/T 24338.6-2018。

十、辐射发射试验前需要注意的其他细节：

1、确定好测试依据哪个检测标准进行，因为检测标准不同，测试方法和要求的测试限值也不相同；

2、确定好受试产品的供电方式，避免由于大功率实验室无法供电的情况；

3、对于大型的机柜或系统，需要确定重量，暗室转台的承重是有要求的，过于重，转台无法实现360°旋转，另外，需要确定电波暗室进门的尺寸，是否方便搬运；

4、带好受试产品所有工作起来的辅助仪器设备以及电源电缆和各类通信线缆；

5、常规的电烙铁、滤波器、绝缘材料、导电布、接地线、铜箔等相关备品备件若具备，都可以随时带着，以备不时之需。
