TC4钛合金在多个领域有着广泛的应用。在航空航天领域，它用于制造飞机起落架、发动机部件及航天器结构件，提升了飞行器的性能和安全性。在医疗领域，TC4钛合金因其良好的生物相容性，被广泛应用于制造人工关节、牙科植入物等医疗器械。此外，在化工行业中，TC4钛合金用于制造耐腐蚀的反应器、储罐等设备。同时，它还用于汽车制造中的发动机零部件、底盘组件等，以及体育用品如高尔夫球杆、自行车车架等，展现了其高强度、耐腐蚀性和优良的弹性性能。

EBSD技术在材料科学和地质学研究中具有广泛的应用，涵盖了从晶体取向分析到应变测量、位错密度评估、相鉴定、晶界分析、三维表征以及动态过程研究等多个方面。其高分辨率和自动化特性使其成为研究材料微观结构和性能关系的重要工具。然而，EBSD技术的应用也面临一些挑战，如样品制备的敏感性、应变定量分析的复杂性以及三维表征的技术难度。未来的研究将继续优化EBSD技术，拓展其在材料科学中的应用范围。

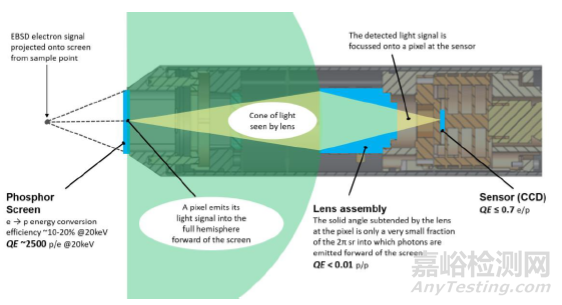

图  EBSD表征原理示意图

1.钛合金EBSD测试注意事项

TC4钛合金（Ti-6Al-4V）为α（HCP）+ β（BCC）双相结构，制样需保证表面无应力且平整，具体要求如下：

切割与粗磨：采用线切割或慢速锯切，配合冷却液防止局部过热导致相变。从低目数（如400#）砂纸逐步过渡到2000#，避免引入深层划痕。

精密抛光：电解抛光推荐使用高氯酸+甲醇溶液（比例1:9），电压20-30V，时间10-30秒，消除机械抛光残留应力。振动抛光双相材料更友好，采用胶体二氧化硅悬浮液，抛光时间2-4小时，确保表面无变形层。若需化学腐蚀（如Kroll试剂），需严格控制时间（5-10秒），避免过度腐蚀导致表面粗糙。清洁与导电处理采用超声波清洗去除抛光残留物，避免碳镀层过厚（建议<5 nm），以防菊池带信号衰减。

2.钛合金EBSD测试能得到什么？

取向成像图（OIM）：显示每个点的晶体取向，用于分析晶粒形貌、尺寸及取向分布。识别α相（HCP）和β相（BCC）的取向差异，分析再结晶或变形区域。

相分布图：区分α和β相，统计两相体积分数及空间分布。评估热处理工艺对相组成的影响，如β相在高温退火后的比例变化。

图  钛合金相分布图

晶界与亚晶界分析：通过晶界取向差（如2-15°为小角晶界，>15°为大角晶界），评估材料变形或再结晶程度。分析TC4中α相板条的晶界类型（例如α/α或α/β界面）。

极图（PF）与反极图（IPF）：表征织构强度，如轧制或挤压导致的择优取向。预测材料力学性能各向异性（例如β相的BCC织构对拉伸性能的影响）。

局域应变分析（KAM图）：通过取向梯度计算局部应变，反映位错密度分布。定位TC4中应变集中区域（如β相周围的α板条变形带）。

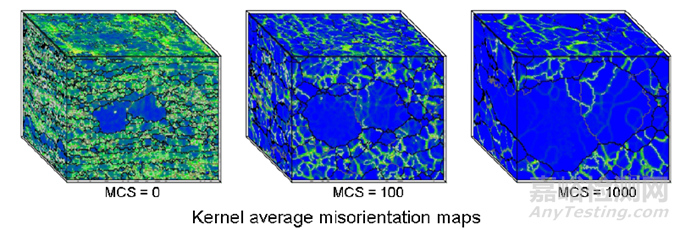

图 某样品KAM图

3.解析率低的问题如何解决？

优化样品制备：电解抛光参数调整，针对α相（HCP）和β相（BCC）的差异，可分别优化抛光时间（如β相比α相更耐腐蚀，需延长抛光时间）。 低损伤抛光，振动抛光后采用氩离子抛光（Ion milling）进一步去除表层应力。

图  表面质量好和表面质量不好的样品的菊池花样

EBSD采集参数优化。束流与步长：提高束流至10-15 nA增强信号强度，步长设为晶粒尺寸的1/3（例如α板条宽度1 μm，步长0.3 μm）。Hough变换参数：调整带宽（Band Width）和角度分辨率，例如Hough分辨率从60升至90，提升β相（BCC）的菊池带识别率。

信号增强技术。动态背景扣除：使用探测器内置的实时背景扣除功能，提高低原子序数相（如α-Ti）的信噪比。多帧平均：对弱信号区域（如β相）采用4-8帧平均采集，减少噪声干扰。

数据分析后处理。噪声滤波：使用“Neighbor Orientation Correlation”算法，剔除孤立的误标点（如将置信指数（CI）阈值设为0.1）。相分离标定：对α和β相分别设置匹配的晶体学参数（如α相：a=0.295 nm, c=0.468 nm；β相：a=0.332 nm）。

设备与软件升级。高灵敏度探测器：采用对称式EBSD探头（如Symmetry S2），提升对弱信号的捕获能力。机器学习辅助标定：利用基于AI的标定软件（如AZtecCrystal）解决相似菊池带图案的混淆问题（如α相与β相的交叉衍射）。

1.示例：TC4中α/β双相解析率提升案例

问题：β相（BCC）解析率仅50%，α相（HCP）达85%。

解决方案：振动抛光后氩离子抛光30分钟，消除β相表面氧化层。EBSD采集时，β相区域采用束流12 nA，步长0.2 μm，Hough分辨率90；α相区域束流8 nA，步长0.5 μm。后处理中使用“Phase Mask”功能，对β相单独进行标定参数优化。结果，β相解析率提升至75%，α相维持85%。

图  钛合金EBSD取向图像

通过上述方法，可显著提升双相材料EBSD分析的精度与可靠性，为TC4钛合金的显微组织与性能关联研究提供可靠数据支持。
