一、膨胀合金

具有反常热膨胀特性的一种精密合金，又称热膨胀合金，广泛用于电子工业、精密量具、精密仪表和低温工程等领域。

按膨胀系数大小分为：

低膨胀合金（因瓦合金），一般在-60℃~500℃温度范围内具有很小的膨胀系数，其平均膨胀系数低于3×10-6/℃。

定膨胀合金（封接合金），一般在-70℃~100℃温度范围内具有与被封接材料相匹配的膨胀系数，其平均膨胀系数为（4~10）×10-6/℃。

高膨胀合金：一般在~100℃温度范围内具有很高的膨胀系数，其平均膨胀系数高于15×10-6/℃。

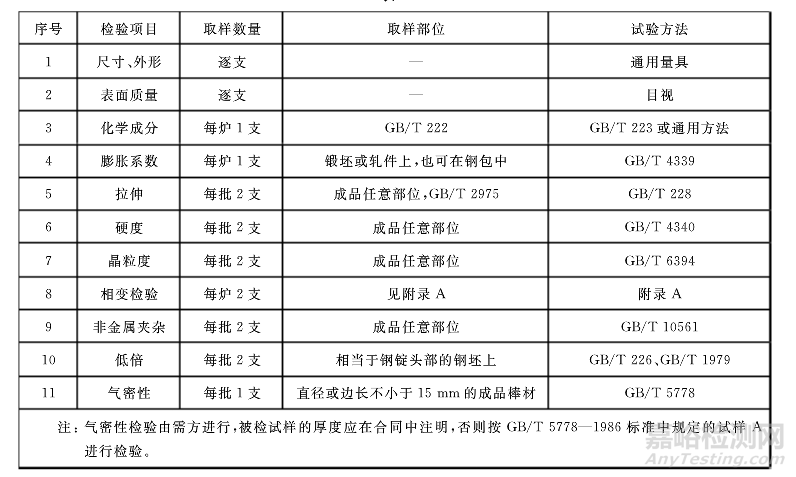

膨胀合金检测项目如下表：

二、膨胀合金气密性试验方法

1. 测试项目

膨胀合金气密性试验

2. 参考标准

GB/T 14985-2007 膨胀合金尺寸、外形、表面质量、试验方法和检验规则的一般规定

GB/T 5594.1-1985 电子元器件结构陶瓷材料性能测试方法 气密性测试方法

GB/T 5778-1986 ，YB/T 5321-2006 膨胀合金气密性试验

3.测试原理

将合金样品装在特制的试验配件上，形成腔体，使该腔体和氦质谱仪的质谱室相通。用氦气喷吹被检样品表面，若是样品有漏隙，氦气通过漏隙进入质谱室内，部分氦气被电离成带正电荷的离子，这些离子在加速电压及磁场的作用下，按一定的轨道半径作圆周运动。在特定的位置上设置收集极，只接收氦离子流。离子流的强度正比于氦在质谱室内的分压，根据离子流强度判定试样漏气与否。

仪器：氦质谱检漏仪

4.测试步骤

1）启动检漏仪，进行预热

2）按照说明书调整检漏仪

3）将试验配件与检漏仪接通，然后将样品置于试验配件的密封垫圈上，对样品进行抽气，并打开真空阀门。

4）用氦喷嘴对合金样品表面喷吹氦气，探测所有裸露表面，在漏气率为1×10-10 Pa·m³/s条件下，仪器输出大于满量程5%时，再在样品与密封垫圈接触处喷涂乙醇，当确定气体是经由试样漏入时，判为漏气。

三、相关标准
