解读YY0505-2012电磁兼容测试项目之发射

嘉峪检测网        2018-06-14 11:27

GB4824骚扰特性 限值和测量方法 进行分组、分类和测试



无线电

业务保护

辐射骚扰限值

除36.201.1a)1)-3)规定的设备外,其他设备和系统应根据GB4824工业、科学和医疗(ISM)射频设备 骚扰特性 限值和测量方法 进行分组、分类和测试

传导骚扰限值



GB4824设备的分组与分类

分组

1组:本标准范围内除2组设备外的其他设备

例:心电图和心磁图设备和系统、超声诊断设备、脉冲血氧计、输液泵、体外碎石设备

2组:包括以电磁辐射、感性和(或)容性耦合形式,有意产生并使用或仅使用9kHz~400GHz频段内射频能量的,所有用于材料处理或检验/分析目的的所有工科医射频设备。

例:磁共振成像系统、透热疗法设备(短波、超短波、微波治疗设备)、热疗设备、高频手术设备和系统

分类

A类:非家用和不直接连接到住宅低压供电网设施中使用的设备。

B类:家用和直接连接到住宅低压供电网设施中使用的设备。

受试设备(EUT)发射限值根据分类、分类而定。



例:GB4824中骚扰限值



1组设备电磁辐射骚扰限值

频段/MHz

骚扰限值/dB(μV/m)

在试验场

在现场

1组A类设备测量距离10m

1组B类设备测量距离10m

1组A类设备 测量距离30m(距指设备所在建筑物外墙的距离)

0.15~30

在考虑中

在考虑中

在考虑中

30~230

40

30

30

230~1000

47

37

37



在试验场测量时,A类设备电源端子骚扰电压限值

频段/MHz

A类设备限值/dB(μV)

1组

2组

2组a

准峰值

平均值

准峰值

平均值

准峰值

平均值

0.15~0.5

79

66

100

90

130

120

0.50~5

73

60

86

76

125

115

5~30

73

60

90~70随频率对数线性减小

80~60随频率对数线性减小

115

105

注:应注意满足漏电流的要求。

A电流大于100A/相,使用电压探头或适当的V型网格(LISN或AMN)



一、辐射发射项目测试(GB4824)



测试方法

用天线接收受试设备(EUT)通过空间传播的骚扰辐射场强。天线接收到的总场强为直达波和反射波的矢量和。接收到的场强由天线转换为电压,馈送至测量接收机进行测量。

在RE测试中,天线的高度(1~4m)、天线的极化方向(水平和垂直)以及转台的角度360°都需要不断改变,以求检测到设备辐射的最大点。

EUT布置

系统按产生最大骚扰的方式布置。

选择不同的工作模式,寻找最大值。

台式EUT放置在80cm桌面,落地式设备放置在地面,保证设备与地面绝缘。

按实际工作条件连接电缆(预留接口需连接线缆),必要时增加负载和模拟器。

试验

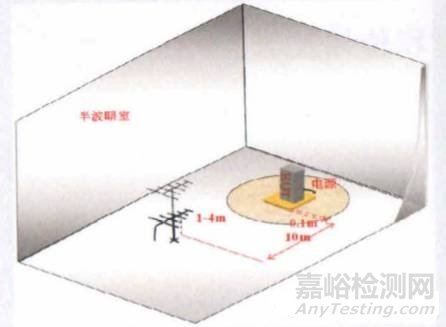

布置图






二、传导发射项目测试(GB4824)



测量方法

测量EUT沿着电源线向电网发射的骚扰电压,测量频率为150kHz~30kHz,测量一般在屏蔽室内进行。目的是不影响连接到同一电源网络的其他设备正常工作。测量时需要在电网和EUT之间插入一个人工电源网络(AMN)。

EUT布置

选择不同的工作模式,寻找最大值。

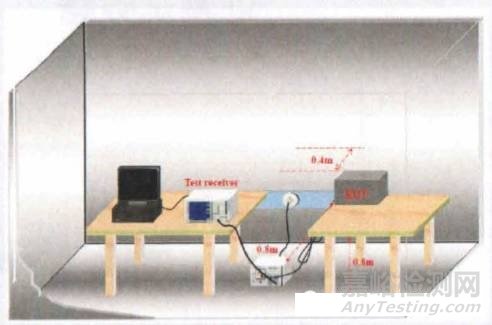

一般情况,台式EUT放置在80cm桌面,落地式设备放置在地面,保证设备与地面的绝缘,离接地板40cm,EUT界面离AMN 80cm。

按实际工作条件连接电缆(预留接口需连接线缆),必要时增加负载和模拟器。

试验

布置图






三、谐波电流项目测试(GB17625.1)



谐波电流

供电网络中的谐波电流,指的是频率为供电网络基波频率整数倍(倍数大于1)的正弦波电流分量。例如供电电网为50Hz的正弦波,2次谐波为100Hz,3次谐波为150Hz。

谐波次数:2≤n≤40

存在原因

当设备含有非线性元件(如整流器、开关电源、电子荧光灯等)时,输入的正弦电压波形经过非线性元件后,波形发射畸变,电流波形随之畸变,该畸变的电流波形分解成和各次谐波分量后,经电源线注入电网。

主要影响

1电缆和传输线上流过不提供有效功率的电流,产生浪费的热。

2使三相供电系统中的零线电流增大,容易使零线过载

3引起电压失真,降低负载的功率因素,使接在同一网络的电容器和电极产生热、降低输出、并增加噪音

4对接在同一网络中的其他设备产生电磁干扰。

适用要求

每相额定输入电流小于等于16A且预期与公共电网连接的设备和系统,应符合GB17625.1中谐波失真的限值要求。

如果设备或系统既有长期又有瞬时电流额定值,则应使用两个额定值中较高的来确定是否适用GB17625.1

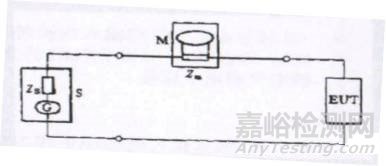

测量电路

示意图






四、电压的波动和闪烁项目测试(GB17625.2)



存在原因

日常生活中越来越多的电器的使用,特别是有自动控制通断的设备的使用,使电网负荷频繁变化,引起电网电压产生波动,进而使接在同一网络的照明设备的亮度发生变化。

主要影响

闪烁容易使人烦恼,特别对癫痫病人的健康特别有害。

适用要求

适用于每相输入电流等于或小于16A,打算连接到相电压为220V至250V、频率为50Hz的公用低压供电系统,并且无条件连接的电气和电子设备。

每相额定输入电流小于等于16A且预期与公共电网连接的设备和系统,应符合GB17625.2中关于电压的波动和闪烁的要求。

如果设备或系统既有长期又有瞬时电流额定值,则应使用两个额定值中较高的来确定是否适用GB17625.2

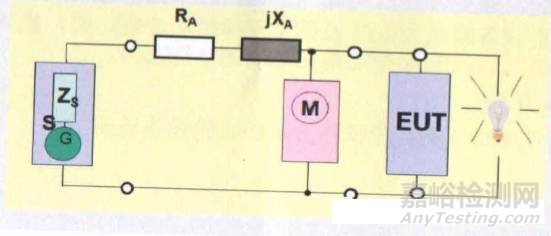

测量电路示意图
