EVA树脂

按共聚物中醋酸乙烯的含量分为两大类，即产品中醋酸乙烯(VA)含量大约为5％～40％(质量分数)，称之为EVA；高于40％的称之为醋酸乙烯-乙烯共聚物（VAE）。其中，醋酸乙烯含量40％～80％的产品很柔韧，富有弹性特征，被称为EVA橡胶；醋酸乙烯含量在70％～95％范围内通常呈乳液状态，称为VAE乳液。

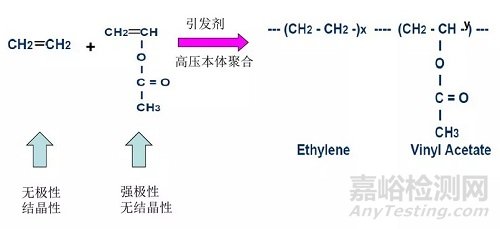

EVA结构

EVA树脂特点

与聚乙烯相比，EVA由于在分子链中引入了醋酸乙烯单体，从而降低了高结晶度，具有良好的柔软性和橡胶般的弹性。EVA密度介于0.91～0.93，透明性和光泽性好，同时还具有优良的抗臭氧性、良好的加工性和着色性、与填充剂的掺合性，可用做聚氯乙烯和橡胶的改性剂；具有耐候性、超强的耐低温(-58℃):适合结冰环境；具有良好的缓冲、抗震；密闭泡孔，隔音隔热效果好；防潮、抗化学腐蚀等优点，耐盐，耐水性能良好；耐酸、碱等化学品腐蚀，且不含其它有机气味、抗菌、无毒、无味、无污染，被广泛应用于发泡鞋料、功能性棚膜、包装膜、热熔胶、电线电缆及玩具等领域。

EVA材料的两个参数

01乙酸乙烯含量（VA含量）

酸乙烯酯链节在EVA共聚物分子结构中的质量分数。

02熔融指数（M.I）

指热塑性树脂在一定的温度和负荷下,其熔融树脂体在10分钟内通过。规定直径和长度的标准毛细管的质量值,以g/10min表示。是一项反应熔体流动特性及分子量大小的指标。

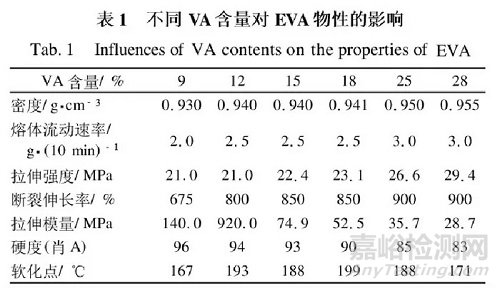

EVA结构和特性

EVA的性能主要取决于熔融指数与醋酸乙烯酯(VA的含量)。

①当熔融指数(M)一定时,ⅥA含量增高,EVA弹性、柔软性、相溶性、透明性提高;ⅥA含量减少,EVA性能接近于聚乙烯,刚性、耐磨性及电绝缘性提高。

②当VA含量一定时,熔融指数增加,则软化点下降,加工性和表面光泽改善,但强度会下降,熔融指数降低,冲击性能和抗环境应力,开裂性能提高。

EVA材料的应用

01、发泡鞋材

鞋材是我国EVA材料最主要的应用领域。在鞋材使用的EVA材料中，醋酸乙烯含量一般在15%～22%。由于EVA树脂共混发泡制品具有柔软、弹性好、耐化学腐蚀等性能，因此被广泛应用于中高档旅游鞋、登山鞋、拖鞋、凉鞋的鞋底和内饰材料中。

02、薄膜

EVA薄膜的主要用途是生产功能性棚膜。功能性棚膜具有较高的耐候、防雾滴和保温性能，由于聚乙烯不具有极性，即使添加一定量的防雾滴剂，其防雾滴性能也只能维持2个月左右;而添加一定量EVA树脂制成的棚膜，不仅具有较高的透光率，而且防雾滴性能也有较大提高，一般可超过4个月。另外，EVA还可用于生产包装膜、医用膜、层压膜、铸造膜等。

03、电线电缆

随着计算机及网络工程的不断发展，出于对机房安全的考虑，人们越来越多地使用无卤阻燃电缆和硅烷交联电缆。由于EVA树脂具有良好的填料包容性和可交联性，因此在无卤阻燃电缆、半导体屏蔽电缆和二步法硅烷交联电缆中使用较多。

04、玩具

EVA树脂在玩具中也有较多应用，如童车轮、座垫等。

05、热熔胶

以EVA材料为主要成分的热熔胶，由于不含溶剂，不污染环境且安全性较高，非常适合于自动化的流水线生产，因此被广泛应用于书籍无线装订、家具封边、汽车和家用电器的装配、制鞋、地毯涂层和金属的防腐涂层上。
