静电放电简称 “ESD”指具有不同静电电位的物体相互靠近或直接接触引起的电荷转移。

空气放电：

试验发生器的充电电极靠近受试设备直至接触到受试设备的一种试验方法。

接触放电：

试验发生器的电极保持与受试设备的接触并且由发生器内的放电开关激励放电的一种试验方法。

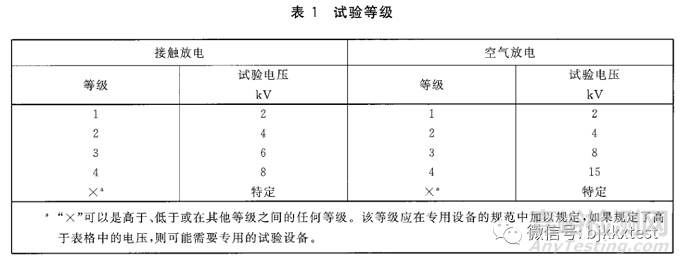

测试等级：

一级：接触放电2kV,空气放电2kV

二级：接触放电4kV,空气放电4kV

三级:  接触放电6kV,空气放电8kV

四级:  接触放电8kV,空气放电15kV

静电放电试验布置：

ESD发生器、放电回路电缆、470千欧泄放电阻、接地参考平面、形成放电路径的所有连接。

对于符合性试验，受试设备应在由初步试验所确定的最敏感方式下连续或循环进行。

静电放电试验计划是怎样的：

1、需要明确受试设备的典型工作状态；

2、受试设备按台试设备还是落地式设备进行试验；

3、确定施加静电的部位；

4、在每个施加部位，采用的是接触放电还是空气放电形式；

5、产品选择测试哪个等级（1级-4级，以及开放等级可选择）；

6、符合性测试中对于每个施加部位的放电次数。

需要注意的是对于纯塑料外壳不存在金属部件的样品，只进行空气放电。

对于外壳为金属的同轴连接器和多芯连接器可接触到的点，仅对连接器外壳施加接触放电。

静电放电试验结果评价（检测结论）：

a级：

在制造商、委托方或购买方规定的限值内性能正常；

b级：

功能或性能暂时丧失或降低，但在干扰停止后能自行恢复，不需要操作者干预；

c级：

功能或性能暂时丧失或降低，需要操作者干预才能恢复；

d级：

因设备硬件或软件损坏而造成不能恢复的功能丧失或性能降低。

静电放电检测报告内容包括：

受试设备的名称、型号、数量、序列号、商标、企业名称、地址、检测标准、检测项目、测试条件、产品的一般描述、产品用途、辅助设备相关信息、失效判据、测试等级、试验配置和受试设备布置图片、检测结论、实验室测试设备相关信息等。

静电放电试验前需要注意：

1、产品是否具有良好的接地，对于无法泄放的静电电荷，应做好隔离，防止干扰到关键电路。

2、外壳、面板、显示屏、电缆是否做好防护。

3、PCB走线线长度尽量短一些，因为它相当于一根根互相耦合的天线。
