外壳防护等级(IP代码)试验方法及测试通过接受条件

嘉峪检测网        2024-07-22 10:01

一、IP防护等级是什么

IP防护等级是按相关标准规定的检验方法,确定外壳对人接近危险部件、防止固件异物或水进入所提供的保护程度。



二、IP防护等级测试目的:

1、防止人体触及或接近外壳内部的带电部分,防止固体异物进入外壳内部;

2、防止水进入外壳内部达到有害程度;

3、防止潮气进入外壳内部达到有害程度。

外壳防护等级(IP代码)主要由两位数字组成,第一位数字代表防尘试验,第二位数字代表防水试验,例如:"IP65“,数字6代表防尘,数字5代表防水。



一、第一位数字:防尘试验

IP1X:代表直径为50mm的球形试具无法进入空隙进入产品内部;

IP2X:代表直径为12.5mm的球形物体无法透过产品空隙;

IP3X:代表直径2.5mm的物体试具无法透过产品空隙;

IP4X:直径为1mm的金属线不能透过产品空隙并影响危险部件;

IP5X:放置于沙尘箱中,试验时间为8小时,试验后,开盖检查产品内部无灰尘进入,若有些许不影响产品性能也能判定符合标准要求;

IP6X:产品需抽负压,放置沙尘箱中,试验时间为8小时,试验后,开盖检查,属尘密,不能有灰尘进入判定为符合标准要求;



二、第二位数字:防水试验

1)  IPX1

方法名称:垂直滴水试验。

试验设备:滴水试验装置

试样放置:按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm。

试验条件:滴水量为1.0+0.5mm/min;试验持续:10min。

试验意义:考核产品外壳对垂直滴落的小雨或水滴的防护能力。

2)  IPX2

方法名称:倾斜15°滴水试验。

试验设备:滴水试验装置

试样放置:使试样的一个与垂线成15°角,样品顶部至滴水口的距离不大于200mm,每试完一个面后,换另一个面,共四次。

试验条件:滴水量为3.0+0.5mm/min;试验持续:4×2.5min共10min。

试验意义:考核产品外壳对倾斜滴落的小雨或水滴的防护能力。

3)  IPX3

方法名称:淋雨试验

a.  摆管式淋水试验

试验设备:摆管式淋雨试验。

试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于200mm,样品台不旋转。

试验条件:水流量按摆管的喷水孔数计算,每孔为0.07L/min。淋水时,摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°,共120°。每次摆动(2×120°)约4s。

试验时间:连续淋水10min;试验5min后样品旋转90°。

试验意义:考核产品外壳对倾斜90°以内的降雨或降水的防护能力。

b.  喷头式淋水试验

试验设备:手持式淋水试验装置。

试样放置:使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间。

试验条件:试验时应安装带平衡重物的挡板,水流量根据管半径与开孔数确定,每孔平均水流速0.07L/min。

试验时间:按被检样品外壳表面积计算,每平方米为1min(不包括安装面积),最少5min。

试验意义:考核产品外壳对倾斜90°以内的降雨或降水的防护能力。

4)  IPX4

方法名称:溅水试验。

a.摆管式溅水试验

试验设备和试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于200mm,样品台不旋转。

试验条件:水流量按摆管的喷水孔数计算,每孔为0.07L/min;喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°,共约360°。每次摆动(2×360°)约12s。

试验时间:10min。

试验意义:考核产品外壳对180°以内的降淋雨或淋水的防护能力。

b.喷头式溅水试验

试验设备:手持式淋水溅水试验装置。

试样放置:设备上安装带平衡重物的挡板应拆去,使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间。

试验条件:试验时应安装带平衡重物的挡板,水流量根据管半径与开孔数确定,每孔平均水流速0.07L/min。

试验时间:即按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少5min。

试验意义:考核产品外壳对180°以内的降淋雨或淋水的防护能力。

5)  IPX5

方法名称:喷水试验。

试验设备:喷嘴的喷水口内径为6.3mm。

试验条件:使试验样品至喷水口相距为2.5~3m,水流量为12.5L/min(750L/h).

试验时间:按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少3min。

试验意义:考核产品外壳对喷水的防护能力。

6)  IPX6

方法名称:强烈喷水试验。

试验设备:手持喷淋试验装置(喷嘴的喷水口内径为12.5mm)。

试验条件:使试验样品至喷水口相距为2.5~3m,水流量为(100±5)L/min。

试验时间:最少3min。

试验意义:考核产品外壳对强烈喷水的防护能力。

7)  IPX7

方法名称:短时浸水试验。

试验设备:浸水箱。

试验条件:其尺寸应使试样放进浸水箱后,样品底部到水面的距离至少为1m。试样顶部到水面距离至少为0.15m。试验时间:30min。

试验意义:考核产品外壳对浅浸水的防护能力。

8)  IPX8

方法名称:持续潜水试验。

试验设备试验条件和试验时间:由供需(买卖)双方商定.其严酷程度应比IPX7高。

试验意义:考核产品外壳对浸水的防护能力,浸水深度根据产品的用途,技术规格书,合同等确定。

9)  IPX9

方法名称:高压喷射试验。

试验设备:喷嘴的喷水口内径为12.5mm。

A.  对于外壳尺寸不超250mm

试验条件:喷水角度:0°,30°,60°,90°(4个位置);喷水孔数:4个;样品台转速:5±1rpm;距离为100~150mm,每个位置30秒;流量为14~16L/min,喷水压力0.9N~1.2N,水温要求80±5℃。

试验时间:每个位置30秒×4共120秒。

B.  对于外壳大于等于250mm

试验条件:从各个方向喷射覆盖外壳表面,并且喷射角度尽可能垂直于喷射表面。;样品台转速:5±1rpm;距离为150~200mm,持续时间每平方米1min,最少3min;流量为14~16L/min,喷水压力0.9N~1.2N,水温要求80±5℃

试验时间:每个位置30秒×4共120秒。

试验意义:考核产品外壳对高温高压喷水的防护能力。

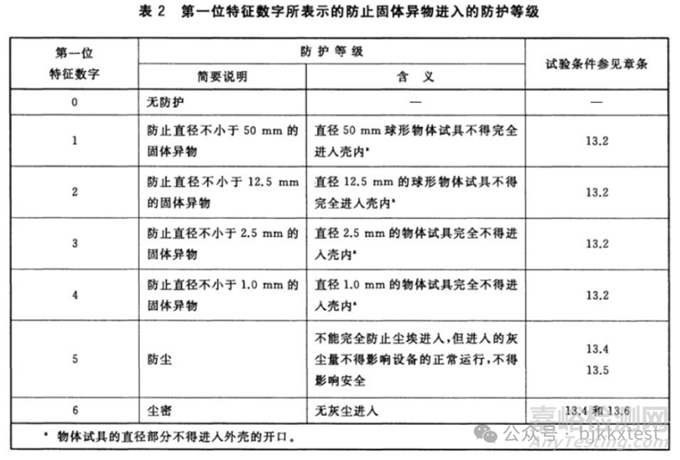

三、防尘试验通过接受条件



四、防水试验通过接受条件

一般说来,如果进水,应不足以影响设备的正常操作或破坏安全性;水不积聚在可能导致沿爬电距离引起漏电起痕的绝缘部件上;水不进入带电部件,或进入不允许在潮湿状态下运行的绕组;水不积聚在电缆头附近或进入电缆。如外壳有泄水孔,应通过观察证明进水不会积聚,且能排出而不损害设备。对没有泄水孔的设备,如发生水积聚并危及带电部分时,有关产品标准应规定接受条件。
