在工业生产和日常生活中，IP防护等级是保证设备正常运行、保证产品安全可靠性防护的一项重要指标，具有重要意义。在产品设计和制造生产时，生产商可以根据防水等级系统的要求来设计和制造电子产品，以确保其在不同环境下具有适当的防护能力，这有助于提高产品的耐用性和可靠性。消费者也可以通过防水等级来比较不同品牌和型号的产品，了解它们在防水性能方面的差异，为不同的需求如雨天使用、水上活动使用等选择合适的产品。本文为大家介绍IP防护等级的定义、标准及各等级详解及试验方法与条件，以在实际工作中进行应用。



IP防护等级是什么？

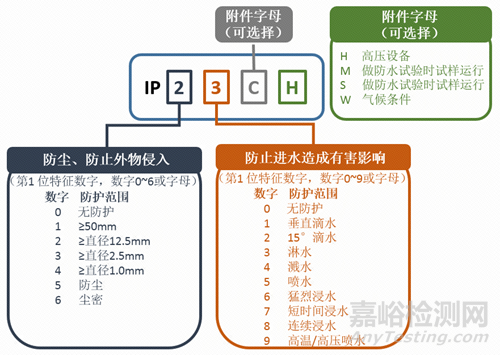

IP防护等级是按相关标准规定的检验方法，确定外壳对人接近危险部件、防止固件异物或水进入所提供的保护程度，图例解析如下：



注意：数字越大表示其防护等级越高。



另外，当防护要求的等级高于上述特征数字表示的等级时，将通过在前2位数字后增加附加字母的方式来表达扩展范围，其也需要满足这些附加字母各自的要求。



参考标准



GB/T 4208-2017/IEC 60529:2013外壳防护等级(IP代码)：适用于额定电压不超过72.5kV，借助外壳防护的电气设备的防护分级，规定了外壳防护等级的测试方法和分类。



GB/T 4942-2021旋转电机整体结构的防护等级（IP代码）分级：适用于旋转电机外壳防护等级的分级，规定了对外壳防护的要求和防护等级的标志，以及考核电机满足本标准要求而进行的试验。



GB/T 30038-2013 道路车辆 电气电子设备防护等级（IP代码）：规定了道路车辆用电气电子设备外壳的防护等级(IP代码)、‌各防护等级要求及试验方法，‌适用于道路车辆电气电子系统/组件。‌



DIN40050-9 Road vehicles Degrees of protection （IP Code）Protection against foreign objects water and access Electrical equipment：适用于对公路车辆之电气设备的IP-防护类型。



ISO 20653 Road vehicles—Degrees of protection (IP code)—Protection of electrical equipment against foreign objects, water and access



防水等级详细划分



1、范围



防水试验第二特征数字为1至9，即防护等级代码为IPX1至IPX9。



2、各种等级的防水试验内容



1)  IPX1



方法名称：垂直滴水试验。



试验设备：滴水试验装置及其试验方法。



试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm。



试验条件：滴水量为1.0+0.5mm/min；试验持续：10min。



试验意义：考核产品外壳对垂直滴落的小雨或水滴的防护能力。



2)  IPX2



方法名称：倾斜15°滴水试验。



试验设备：滴水试验装置及其试验方法。



试样放置：使试样的一个与垂线成15°角,样品顶部至滴水口的距离不大于200mm,每试完一个面后,换另一个面,共四次。



试验条件：滴水量为3.0+0.5mm/min；试验持续：4×2.5min共10min。



试验意义：考核产品外壳对倾斜滴落的小雨或水滴的防护能力。



3)  IPX3



方法名称：淋雨试验



a.  摆管式淋水试验



试验设备：摆管式淋水溅水试验。



试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。



试验条件：水流量按摆管的喷水孔数计算,每孔为0.07L/min。淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°，共120°。每次摆动(2×120°)约4s。



试验时间：连续淋水10min；试验5min后样品旋转90°。



试验意义：考核产品外壳对倾斜90°以内的降雨或降水的防护能力。



b.  喷头式淋水试验



试验设备：手持式淋水溅水试验装置。



试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间。



试验条件：试验时应安装带平衡重物的挡板，水流量根据管半径与开孔数确定，每孔平均水流速0.07L/min。



试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)，最少5min。



试验意义：考核产品外壳对倾斜90°以内的降雨或降水的防护能力。



4)  IPX4



方法名称：溅水试验。



a．摆管式溅水试验



试验设备和试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。



试验条件:水流量按摆管的喷水孔数计算,每孔为0.07L/min；喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动(2×360°)约12s。



试验时间：10min。



试验意义：考核产品外壳对180°以内的降淋雨或淋水的防护能力。



b．喷头式溅水试验



试验设备：手持式淋水溅水试验装置。



试样放置：设备上安装带平衡重物的挡板应拆去，使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间。



试验条件：试验时应安装带平衡重物的挡板，水流量根据管半径与开孔数确定，每孔平均水流速0.07L/min。



试验时间：即按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少5min。



试验意义：考核产品外壳对180°以内的降淋雨或淋水的防护能力。



5)  IPX5



方法名称：喷水试验。



试验设备：喷嘴的喷水口内径为6.3mm。



试验条件：使试验样品至喷水口相距为2.5~3m，水流量为12.5L/min(750L/h).



试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3min。



试验意义：考核产品外壳对喷水的防护能力。



6)  IPX6



方法名称：强烈喷水试验。



试验设备：喷嘴的喷水口内径为12.5mm。



试验条件：使试验样品至喷水口相距为2.5～3m，水流量为（100±5）L/min。



试验时间：最少3min。



试验意义：考核产品外壳对强烈喷水的防护能力。



7)  IPX7



方法名称：短时浸水试验。



试验设备：浸水箱。



试验条件：其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为1m。试样顶部到水面距离至少为0.15m。试验时间:30min。



试验意义：考核产品外壳对浅浸水的防护能力。



8)  IPX8



方法名称:持续潜水试验。



试验设备试验条件和试验时间:由供需（买卖）双方商定.其严酷程度应比IPX7高。



试验意义：考核产品外壳对浸水的防护能力，浸水深度根据产品的用途，技术规格书，合同等确定。



9)  IPX9



方法名称：高压喷射试验。



试验设备：喷嘴的喷水口内径为12.5mm。



A.  对于外壳尺寸不超250mm



试验条件：喷水角度:0°，30°，60°，90°(4个位置)；喷水孔数:4个；样品台转速:5±1rpm；距离为100～150mm，每个位置30秒；流量为14～16L/min，喷水压力0.9N～1.2N,水温要求80±5℃。



试验时间：每个位置30秒×4共120秒。



B.  对于外壳大于等于250mm



试验条件：从各个方向喷射覆盖外壳表面，并且喷射角度尽可能垂直于喷射表面。；样品台转速:5±1rpm；距离为150～200mm，持续时间每平方米1min，最少3min；流量为14～16L/min，喷水压力0.9N～1.2N,水温要求80±5℃



试验时间：每个位置30秒×4共120秒。



试验意义：考核产品外壳对高温高压喷水的防护能力。



3、试验接受的条件



产品外壳经过上述试验后应坚持外壳进水情况。产品进水量和耐电压试验的要求应该在相应产品的标准、规范、技术规格书或合同中规定。试验完成后，应擦拭干净外部的水分，轻拿轻放，根据相关标准进行耐电压试验，然后在不改变样品状态的情况下拆机检查进水情况。不得颠倒产品或者剧烈晃动产品，进而导致进水状态改变。一般来说，如果进水应不足以影响设备的正常操作或破坏安全性，进水不得积聚在可能导致爬电距离减小的部件上，不得进入带电部件。
