近年来，聚乙烯管材已成为继PVC之后，世界消费量第二大的塑料管道品种，广泛应用于给水、农业灌溉、燃气输送、排污、油田、化工、通讯等领域。无添加剂的聚乙烯耐气候老化和日光曝晒性能很差，因而实际使用时都会添加炭黑［1］。炭黑能使材料具有足够的抗紫外老化能力，当炭黑含量为2.0%～3.0%时可确保有效地防止紫外线的影响［2］。由于炭黑含量大小对聚乙烯管材具有重要的影响，许多标准都对聚乙烯中的炭黑含量作了规定，为了研发生产和销售的目的，炭黑含量是聚乙烯管材必须进行检测的指标。目前管道用塑料中炭黑含量的测试方法主要执行GB13021–1991［3］。使用热重分析仪是现在常用的热分析手段，用来测量高聚物的成分极为方便，常用标准是ASTME1131–2008［4］，热重分析仪也可以用于测定聚乙烯中的炭黑含量。目前这两种方法并存，不同实验室间经常采用不同的方法测试，存在炭黑含量分析结果无法直接比较的问题。笔者用以上两种方法测定同批聚乙烯粒料中的炭黑含量，对不同测试方法的优缺点、测量重复性以及两种方法测试结果的一致性进行了探讨，对炭黑含量测试方法的选择提供了参考。

1实验部分

2结果与讨论

2.1测量结果比较

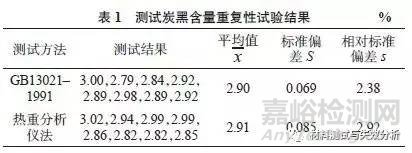

　　按照1.2.1测定聚乙烯中炭黑的含量，测定结果见表1。

　按照1.2.2测定聚乙烯样品的热重曲线(见图1)。根据曲线上各步失重的百分数可以判断样品分解机理及各组分的含量。随着温度升高，聚乙烯发生裂解，持续到550℃质量恒定，因为炭黑在高纯氮气中不发生反应，此时切换气体，通入氧气，使炭黑反应至完全，试样质量再次恒定。从550℃切换氧气到650℃质量稳定时发生的质量减少就是聚乙烯中的炭黑含量。650℃质量稳定后剩余物质为聚乙烯中的灰分。聚乙烯样品中碳黑含量的测定结果列于表1。

从测试结果看，两种测试方法的相对标准偏差均小于3%，说明两种方法均具有较好的重复性，其中热重分析仪法的相对标准偏差比GB13021的相对标准偏差略大，这跟热重分析仪法样品量少、样品不均匀有关。两种方法测试结果的一致性可以采用以下方法进行［5］：假设两种测试方法的测试结果分别为x11，x12?x1n，平均值为x1，标准偏差为S1；x21，x22?x2n，平均值为x2，标准偏差为S2。若把xx12-看作随机变量，则根据方差的基本法则有：

　　故若xx2S12(x1x2)-G-则认为两组数据是一致的。将表1中的数据代入公式可以计算出：xx0.8212-=，2S(x1-x2)=0.83，计算结果表明两组数据一致。两种方法测试的结果具有一致性，可以用来相互比对。

　　2.2热重分析仪法准确度

　　热重分析仪在分析过程中自动记录样品实时质量，人为因素小，热失重量的准确度可以用标准CaC2O4来验证。CaC2O4·H2O随着温度升高会发生以下3步化学反应：CaC2O4·H2O(固)=CaC2O4(固)+H2O(气)(3)CaC2O4(固)=CaCO3(固)+CO(气)(4)CaCO3(固)=CaO(固)+CO2(气)(5)在每步反应中都有气体放出，从而固体出现失重现象，根据化学反应方程和分子量就可以计算出每步化学反应的理论失重量。CaC2O4·H2O的每步化学反应都可以反映在热失重曲线上，用热重分析仪得到的CaC2O4·H2O失重量和理论值列于表2。

　从表2可以看出热重分析仪在550～750℃内的测量相对偏差为1.3%，测量准确度高。热重分析仪法和GB13021方法测量炭黑含量的结果可靠。热重分析仪法快捷方便，但是测量相对标准偏差比GB13021测试方法的要大，原因是进行热重分析时所用样品量只有10mg，如果样品中的炭黑分布不均匀，用热重分析仪测聚乙烯中的炭黑含量时就会增大测试标准偏差。建议用热重分析法分析炭黑含量时尽量从多个聚乙烯颗粒上取样并且适当增加样品量。
