什么是公差/设计？



是不是仅凭KKD(经验、直觉和胆量)进行设计呢？简明易懂地说明公差设计的优点、必要知识!



·什么是公差 / 设计？



·设计现场的实况 / 制造现场的变化



·公差设计的优点 / 计算事例



支撑着日本强大的制造业的就是公差设计技术，该技术如今再次备受关注。



从其重要性出发，简要解说“什么是公差”。



什么是“公差”？

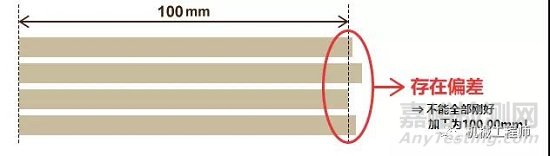

假设加工长度为100mm的金属圆棒。



即使打算全部加工成相同形状，由于尺寸和形状方面会发生偏差，所以不能将所有的金属棒刚好加工成100.00mm。



虽然设计和制造现场一直致力于缩小这样的偏差，但即便如此仍不能将偏差控制为零。





这样的尺寸和形状偏差基本上以目标值为中心上下波动。



因此，根据该金属棒的使用用途，决定相对于目标尺寸所允许的上限容许值和下限容许值。



这两个值之差(容许范围)就称为“公差”。



因此，制造时必须有“公差”。大家是怎么设置“公差”的呢？



是不是直接使用传统的类似零件的图纸中设置的公差，或者根据KKD(经验、直觉和胆量)适当决定呢？（我们推荐你关注“机械工程师”公众号，第一时间掌握干货知识、行业信息）



设置的公差值会给产品成本和性能、质量带来很大影响。



为此，甚至说设计时很好地控制公差，并且提高公差设计方面的技术能力，就可以提高制造业的竞争力。



 什么是“公差设计”？



一般来说，认为“公差”的概念是，“每个零件的尺寸必然有偏差，最终在图纸上记载的公差范围内加工零件”。



这是从加工方面来思考公差的方针。



在制造方面，设计者必须在综合考虑产品的规格和零件的成本等基础上，决定该偏差的容许范围（＝公差）。



必须从综合观点判断这样设置的公差最终能否满足产品规格，或者该公差实际上能否加工。

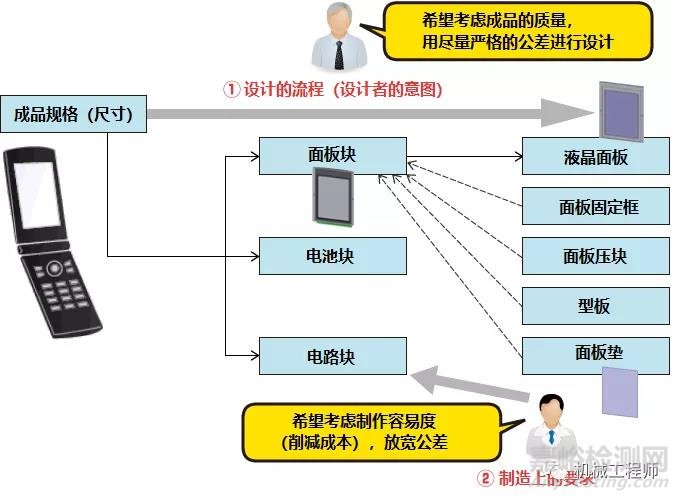

实际设计中如下图所示决定公差。



决定公差的流程





若要让成品规格在一定范围内，必须要求每个单元在一定范围内，从这里给各个零件分配公差。



这就是本来的“①设计的流程”，反映了设计者的意图。



一方面从成品的角度来看，为了实现小型化和轻薄化等，要求公差尽量严格，另一方面，从零件的角度来看，反过来为了容易制作（削减成本），会希望放宽公差。这就是“②制造上的要求”。



当然，如果每个零件的公差更严格（缩小），成本会相应上升，若放宽（放大）公差，成品发生问题的危险就升高，还有的情况下会出现总成本增加。

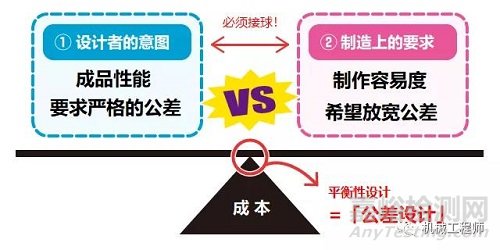

将这些“设计者的意图①”和“制造上的要求②”投影在经济性（成本）这一个共同的轴上来观察，就可以在平衡处决定公差。





此时，还要在统计考察的基础上进行计算，设置公差，这个就称为“公差设计”。



最近，由于制造向海外转移等各种各样的原因，“②制造上的要求”很难传达给设计者的情况很多，所以公差设计中必须构建一个系统，确保①和②顺利接球。



 现在发生了什么？设计现场的实况！



对设计者来说“公差”是基本中的基本。但是，现在，想再一次重新学习该“公差”的企业不断增加。

  现在，制造现场发生了什么？



让年轻设计员和资深设计员齐聚一堂，开始讨论“公差”问题的话，实际情况让很多企业大吃一惊。



现状下，年轻设计员的“公差”知识绝对不够，但是资深设计员并不了解这一事实。



年轻设计员经常直接利用以前同种零件的公差，如果是一个全新的产品（零件），就会凭KKD（经验、直觉和胆量）进行设计，这就是实际情况。（我们推荐你关注“机械工程师”公众号，第一时间掌握干货知识、行业信息）



公差设计对于资深设计员来说是理所当然的事情，但对于年轻设计员来说是无法理解的。



其结果，尽管零件全部按照设计员的指示（设计图纸）制作，但经常出现不能组装、或者组装后不能运行等情况。



也就是说，设计员不能正确实践公差设计。



这将导致“F成本（失败成本）增加”“下期商品开发延迟（需要照料设计员）”等恶性循环。



全球制造 －制造现场的变化－



近年来公差问题愈发显著，其主要原因也在于制造现场的变化。



在公差设计的技术诀窍未得到传承，不能设置合适公差的状况下，日本之所以还能维持高质量的制作水平，关键在于日本制造现场的优秀应对力。



海外生产的情况下，不能像以前那样做到现场制造的应对工作，若设计图纸不充分，就会马上引发问题。



另外，做好的不能使用的产品（零件），既没有超过设计图纸也不低于设计图纸，就是图纸中规定的产品（零件），全部作为成本反弹到设计方面。



海外生产现场的故障，大部分的情况都是“按照设计图纸制作的结果”。



为了推进全球制造，实现高质量、低成本，必须重新学习基本中的基本“公差”，并重新审视图纸质量，可以说这是日本厂商的当务之急。



公差设计  学习所得的优点



最近，公差设计再次备受关注。接下来说明该公差设计的优点。



1.具备公差计算理论和判断标准，可以做出正确的设计。



就算是说实施了公差计算的设计者，如果调查其实际情况，就会发现大多数回答是“前辈教我的（OJT）”“自学的”，很多设计者“总是感觉不安”，实际上有不少人搞错了。



※ 约询问了15000名设计者，约80％的人回答没有实施公差计算。（(株)PLANER调查）



通过系统学习公差设计理论，即可以“自信地”进行公差计算，还可以交给后辈。



实际上，公差设计中最难的地方就是“判断”和“处理”，



基本上正确计算5种公差计算、Cp,Cpk（工序能力指数）、不良率等，用数值进行讨论（判断和处理），这一点至关重要。



2.以前不实施公差设计的公司，可以得到很大的成本优势。（30～50％）



如果成本降低率超过20％，靠力量是无法实现的。



现场的改进和筹措努力是有限的，除非设计者进行『设计的改革』，否则不可能实现。



设计负责人或高层注意到这一点，并推进全公司的公差设计，最终让成本至少降低了30％的事例，



至少有500个主题（PLANER业绩），还有的企业公开了其中的一部分。（请参照公差设计和成果事例）



3.理论上解决设计质量问题，防患于未然。



不可能出现必须制造出来才能明白的设计。一切都是设计决定的。



如果看设计图的话，若按照这个图纸制造并组装所有零件，就可以简单计算什么问题（故障、不具合）发生的概率程度如何（不良率）。



这就是FMEA（故障模式影响分析），将各项内容的不良发生概率导出并谋求改善的工作就是“公差设计”。



4.能够对他人的设计做出正确的评估。（检图）



如果是设计负责人的话，必须立即评估并指导部下（或者外部委托设计者）设计的设计图纸是否正确。（＝检图）



作为负责人，要关注重要的设计位置，进行公差计算（手动计算层面），如果有危险的地方，就把设计员叫过来确认该设计员实施的公差计算书，如果弄错了，就要认真地指出来并指导其可以做出正确的设计。



检图者的工作至少应该有90%用于检查公差设计。



作为设计负责人，若做不到这一点，检图就不用说了，就连指导和培养部下都做不到。



公差计算事例

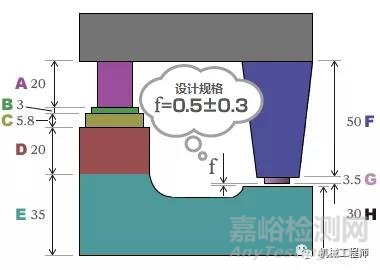

接下来说明公差计算事例。例如，考虑这个装置。



间隙 f 是非常重要的值，考虑必须实现设计标准0.5±0.3的情况。



这个间隙 f 由A～H的所有零件组成。（我们推荐你关注“机械工程师”公众号，第一时间掌握干货知识、行业信息）



A～H的零件即使全部公差都很大，重点在于能否满足设计标准，



因此，如何设置各零件的公差变得很重要。



这里，用一个简单的模型稍微思考一下吧。





在下图的状态下，必须在0.5±0.4的范围内设计χ的间隙，当赋予条件，规定零件A的尺寸为9.5±0.3的时候，计算B、C、D的零件为同一零件时的尺寸和公差的情况下，大家会怎么做呢？
