表面裂纹或表面龟裂

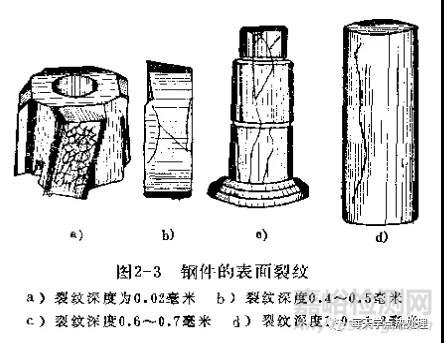

    这是一种分布在工件表面深度较小的裂纹， 其深度通常是由0.01毫米到1.5~2毫米。表面裂纹分布的方向与工件的形状无关， 但却与裂纹的深度有关。

当裂纹的深度较小（仅在百分之几亳米时）， 工件表面上形成细小的网状裂纹。

当裂纹深度较大， 如接近1毫米或更大些时， 则表面裂纹不一定呈网状分布

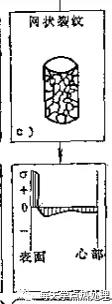

   当工件表面由于某种原因而呈现拉应力状态对， 且具有拉应力表面的金属的塑性又很小， 即不易发生塑性变形的情况下， 则产生如上图这种裂纹，例如发生表面脱碳的工件， 淬火时表层的马氏体因含碳量较低， 而具有较内层的马氏体为小的比容。因此在发生马氏体转变时， 使脱碳的表面受到拉应力的作用。这样，当拉应力值达到或超过钢的破断抗力时， 则在脱碳层深度内形成表面裂纹。再如， 经渗碳后的工件（如 12Cr4Ni2A钢）在渗碳后缓冷到低于100°C的情况下， 有时也能形成深度为渗层厚度的表面裂纹。此外， 如锻模使用到一定时间以后，在型腔中会出现成条状排裂的或网状的热疲劳龟裂以及淬火后工件在磨削过程中产生的磨削裂纹等均是这种表面裂纹的形式。
