TPEE主要由对苯二甲酸、BDO、PTMGE通过酯交换反应，缩聚反应制备。其反应方程式如下：

软段和未结晶的聚酯形成无定形相，从而赋予它弹性，使它像橡胶；聚酯硬段部份结晶形成结晶微区，起物理交联点的作用，从而赋予它加工性能，使它像塑料，因此热塑性聚酯弹性体同时具有橡胶的弹性和工程塑料的强度。

主要特性

物理性能：淡黄色或棕色颗粒

力学性能：高模量 耐磨和TPU相当 优异的耐疲劳性能 高回弹性

耐热性能：优异的耐热性能 脆化温度为-75℃ 长期使用温度在-50~130℃

燃烧性能：可燃 有阻燃级

化学稳定性：室温下能耐多数极性液体化学介质

耐候性能：在各种外界条件下化学稳定性优良

加工性：良好的加工性 熔融稳定性 充分的热塑性

TPEE加工成型方法

1.挤出成型

采用特定的单螺杆或双螺杆挤出机，可将TPEE挤出成型为片材、管材、棒材、纤维、薄膜等形式。

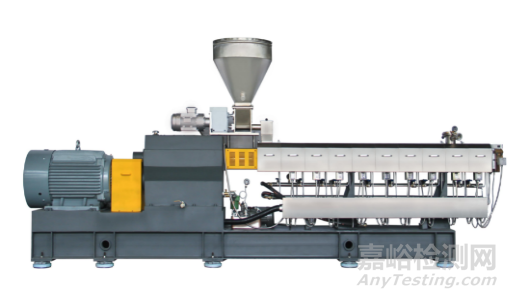

挤出成型机

2.注射成型

用注射成型方式可以将TPEE加工成各种形状和尺寸的制品，因需要一定的塑化和熔融，TPEE更适用于螺杆式的挤出机。

3.吹塑成型

要求成型树脂拥有较高的熔体黏度和熔融强度。

4.旋转成型

加工球、小型充气无内胎轮胎等产品。

5.熔融浇铸工艺成型

加工费用低、产品尺寸稳定性好。

TPEE改性

TPEE具有良好的柔韧性，熔体稳定性高，熔体粘度低，可用于提高塑料高低温冲击强度（韧性），柔顺性和共混体系兼容性，提供一定弹性。TPEE主要用于改性POM、PBT、PET等，与PVC共混、与PP、聚缩醛和CO-烯烃交替共聚物共混，与其它弹性体共混等。

改性POM

要求：兼容性好，熔点接近，改性后能满足要求。

优点：加入3-5%，即可得到良好的韧性，TPEE可用于做高要求聚甲醛。TPEE和聚甲醛有良好的兼容性，熔点接近，容易加工。改性聚甲醛具有良好的韧性。可用于制作消音齿轮，汽车零件等。

改性PBT/PET/PA

要求：兼容性好，熔点接近，改性后能满足要求。

优点：加入3-5%，即可得到良好的韧性，TPEE可用于做高要求改性。TPEE与PBT/PET/PA有良好的兼容性，熔点接近，容易加工。改性后的产品用于高要求场所。在TPEE和聚酯的共混物中加入扩链剂，效果会更好，或用聚碳代替部分聚酯。

与PVC共混

要求：改善室温和低温柔顺性，提高抗曲挠性能。

优点：TPEE与PVC兼容性好，加入TPEE后，明显改善了PVC的低温柔顺性，显著提高了其耐曲挠能力，降低了脆化点；提高了耐磨性、抗张强度、伸长率、硬度及撕裂强度。

TPEE含量上升，则脆化温度和高温下热变形随之而降低，力学性能如模量、扯断伸长率、硬度、耐磨、撕裂强度、拉伸强度、动态模量和冲击强度等都随之上升。当TPEE含量为75%时，TPEE分散在PVC连续相中；TPEE含量为85%时，共混物的形态为两相连续，有两个结晶相，一个玻璃化转变温度。
